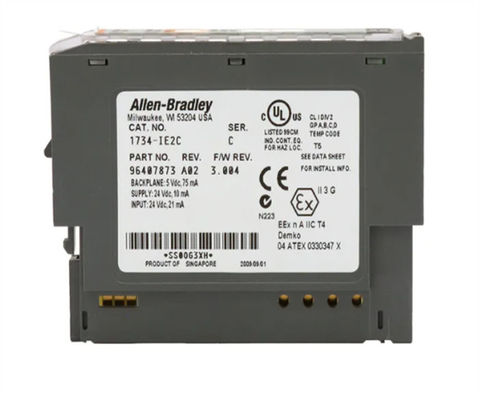

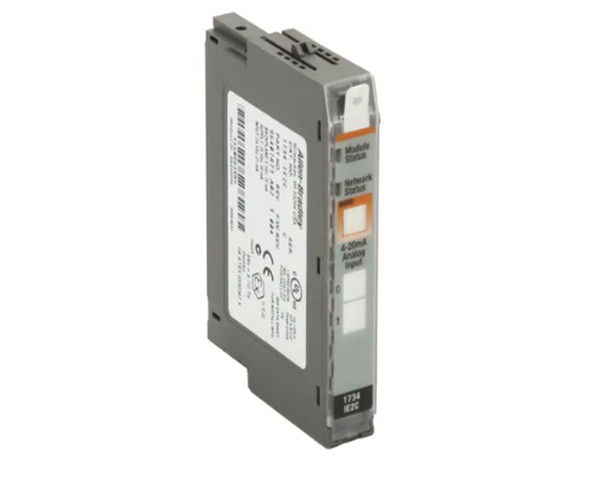

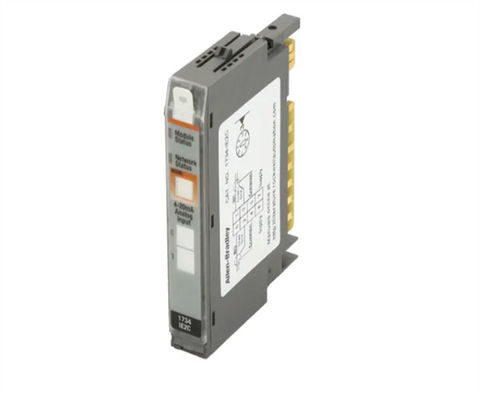

1734-IE2C ALLEN BRADLEY 포인트 I/O 2 포인트 아날로그 입력 모듈

1734-IE2C의 설명

1734-IE2C 모듈은 앨런-브래들리 1734 시리즈 분산 I/O 모듈의 일원이다. 이 모듈은 4 ~ 20 mA 또는 0 ~ 20 mA의 입력 전류에서 작동합니다. 배선 입력 신호에 대해,추천 된 와이어 크기는 22 ~ 14 AWG 고체 또는 167도 파렌헤이트 이상 등급 보호 된 구리 와이어.

이 모듈은 약 0.036 킬로그램 또는 0.08 파운드의 무게를 가집니다. 또한 개방형 장막 유형 등급을 가지고 있으며 56 x 12 x 75.5 밀리미터 또는 2.21 x 0.47 x 2의 크기를 가지고 있습니다.97인치1734-IE2C의 콤팩트한 디자인은 설치를 쉽게하고 수평 또는 수직으로 장착 할 수 있습니다.

1734-IE2C POINT I/O 전류 입력 아날로그 모듈은 2개의 단일 끝, 고립되지 않은 채널을 가지고 있다. 0~21mA 해상도를 넘나들며 16비트를 제공한다. 단말기 기지에 장착할 때,키 스위치를 3로 설정1734-IE2C는 2채널 모듈로 아날로그 입력 전류를 디지털 값으로 변환하고 선택된 모드에 따라 0 ~ 20 mA 또는 4 ~ 20 mA 사이의 입력 전류를 읽습니다.지원 네트워크는 ControlNet을 포함합니다.또한, 1734-IE2C는 10 ~ 28.8 볼트 DC 및 24 볼트 DC 명소로 지정된 외부 DC 전원을 사용하고 10 mA 등급의 전류를 사용합니다.1734-IE2C는 60 초 동안 2550 볼트 DC를 견딜 수 있는 등급을 받고 있으며 50 볼트 연속 격리 전압을 가지고 있습니다그것은 28.8 볼트 DC에서 최대 0.6 W의 전력 소모와 28.8 볼트 DC에서 최대 2.0 BTU / 시간의 열 소모를 방출합니다.

1734-IE2C는 기본적으로 터미널 기반이 필요한 아날로그 입력 카드입니다. 이 아날로그 입력 모듈과 사용 가능한 호환되는 터미널 기반에는 1734-TB, 1734-TBS, 1734-TOP,또는 1734-TOPS이 모듈은 수직 및 수평 장착을 지원하고 표준 35mm DIN 레일에 장착을 지원합니다.모듈의 키스 스위치는 3 위치에 위치해야 합니다..

1732-IE2C는 내부 아날로그-디지털 (ADC) 변환기가 있으며, 델타-시그마 변환을 사용하여 0...21 mA 0.32 μA/cnt 이상 16 비트의 변환 해상도를 가지고 있습니다.변환된 데이터는 0의 절대 정확도로 서명된 정수 형식으로 저장됩니다.0.1% 풀 스케일 @ 25 °C (77 °F) 30 ppm/°C의 정확도 변동.

1734-IE2C는 모든 앨런-브래들리 컨트롤러 플랫폼과 사용할 수 있습니다. 특히 로직스 제품군에 잘 적합합니다.컴팩트 로직스 및 컨트롤 로직스 컨트롤러 플랫폼이 모듈은 모듈이 특정 산업 프로토콜을 통해 마스터 컨트롤러와 통신 할 수 있도록 다양한 통신 어댑터를 지원합니다.

1734-IE2C는 앨런-브래들리의 POINT IO 제품군에 속하는 아날로그 입력 모듈이다. 이 모듈은 단 끝, 격리되지 않은 2개의 전류 입력 채널을 갖추고 있다.각 채널은 16 비트 해상도로 0-20 mA 및 4-20 mA 출력 신호를 구성 할 수 있습니다.이 모듈은 1734-TB, 1734-TBS, 1734-TOP, 1734-TOP, 1734-TBS, 1734-TBS, 1734-TOP, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 1734-TBS, 17또는 1734-TOPS 배선 기본 집합체.
