GE Fanuc RX3i 중앙 처리 장치 IC695CPE305 255 Simplex 원격 I/O 장치 및 Modbus/RTU 일련 프로토콜

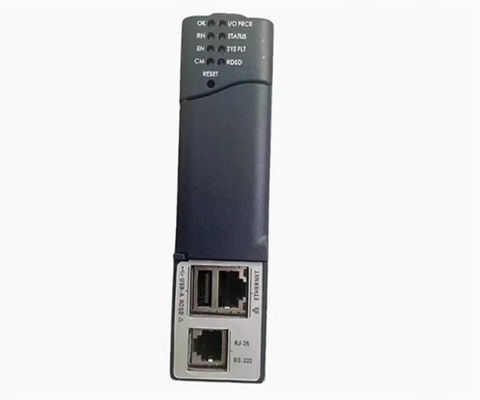

제품 설명IC695CPE305

IC695CPE305 프로그래밍 가능한 자동화 컨트롤러 (PAC) 는 PACSystems RX3i 자동화 플랫폼의 일부입니다.이 컨트롤러는 당시 GE Fanuc Automation에서 제조되었습니다. 지금은 Emerson Automation입니다..

IC695CPE305는 오늘날의 대부분의 PAC보다 뛰어난 고급 기능을 가지고 있습니다. This controller features Ethernet communication capability via the One (1) Ethernet communication port that support 10/100 Mbps communication rate which may be used to communicate with Programming workstation인간 기계 인터페이스 (HMI), 감독 제어 및 데이터 획득 (SCADA) 시스템제3자 하드웨어 및 소프트웨어 제품 및 메시징 및 컨트롤러 간 데이터 교환을 위한 동일한 플랫폼의 컨트롤러또한 이더넷 포트는 OPC UA를 지원하며 OPC 프로토콜을 통해 3자 장치에 연결할 수 있습니다.

IC695CPE305는 이더넷 통신에만 국한되지 않으며 이 컨트롤러는 RS232 및 RS485 통신 표준을 지원하는 두 (2) 개의 일련 포트와도 통합되어 있습니다.그것은 또한 하나 (1) USB 2를 갖추고 있습니다.0 마스터 포트로 스마트 폰의 USB 드라이브에서 사용자 프로그램을 다운로드하고 업로드 할 수 있습니다.

IC695CPE305 5MB RAM 및 5MB 비휘발성 사용자 메모리, 프로세서 속도는 1.1 GHz, 전형적인 스캔 속도는 1000 부올 명령에 0.72 ms입니다.이더넷 (PROFINET) 과 같은 다양한 네트워크 지원 프로토콜을 지원합니다., 이더넷 글로벌 데이터, 채널, Modbus TCP 서버 및 클라이언트), Genius, PROFIBUS DP, DeviceNet. 최대 8개의 랙이 IC695CPE305에 의해 제어될 수 있습니다.CPU 래크를 포함하여이 컨트롤러는 Serial, Genius, CMX (반사 메모리) 및 이더넷을 지원하는 추가 통신 카드 설치를 지원합니다.

이 단일 슬롯 컨트롤러는 최대 8개의 로컬 래크를 지원합니다. IC695CPE305 RX3i 중앙 처리 장치 또는 CPU는 PCI 2.2 표준에 전기적으로 적합하도록 설계되었습니다.그것은 보편적인 배경 플레인과 호환됩니다, RX3i 시리즈 PCI 장치, GE 시리즈 90-30 스타일의 일련 장치. 모듈의 전력 요구 사항은 5 볼트 DC에서 1 Amp, 3.3 볼트 DC에서 1 Amp, 24 볼트 DC에서 0.5 Amp입니다.SNP Slave를 지원합니다., Serial I/O, 및 Modbus RTU Slave 시리즈 프로토콜. 이더넷 인터페이스의 사양은 프로그래머 연결, 10Mb/sec 및 100Mb/sec 이더넷 데이터 속도,10 BaseT RJ-45 구성IC695CPE305 CPU는 RX3i 메인 랙의 가장 높은 번호 슬롯을 제외한 모든 슬롯 쌍에 설치될 수 있다.CPE310 컨트롤러는 CPED305 컨트롤러와 쉽게 교환 될 수 있습니다. 이는 프로세서에서 기존 사용자 프로그램을 수용 할 수 있습니다.모듈을 구성하려면 Proficy Machine Edition Logic Developer 7.0 SIM 3 또는 그 이상의 소프트웨어가 필요합니다.

GE Fanuc / Emerson Automation IC695CPE305는 PACSystem RX3i 컨트롤러 모듈이다. 이 컨트롤러는 5MB RAM 및 5MB 비휘발성 사용자 메모리, 프로세서 속도는 1.1GHz, 전형적인 스캔 속도 0이 프로세서는 RS232 및 RS485 통신 표준을 지원하는 두 (2) 개의 직렬 통신 포트, 한 (1) 개의 이더넷 통신 포트 및 한 (1) 개의 USB 2를 보유하고 있습니다.0 마스터 포트.
