IMDSI22 Bailey Bailey 디지털 입력 모듈 24-125VDC/VAC 16 포인트 NET 90

IMDSI22 Bailey Bailey 디지털 입력 모듈 24-125VDC/VAC 16 포인트 NET 90

IMDSI22의 설명

디지털 슬레이브 입력 모듈 (IMDSI02) 은 16개의 분리된 프로세스 필드 신호를 Infi 90 프로세스 관리 시스템에 가져오는 인터페이스입니다.이 디지털 입력들은 마스터 모듈에 의해 프로세스를 모니터링하고 제어하는 데 사용됩니다..
이 지침은 슬레이브 모듈의 기능, 사양 및 작동을 설명합니다. IMDSI02 모듈을 설정하고 설치하기 위해 따라야 할 절차를 자세히 설명합니다.그리고 시스템 테스트와 진단에 도움이 되는 상태 지표를 설명합니다..
IMDSI02을 사용하는 시스템 엔지니어 또는 기술자는 슬레이브 모듈을 설치하고 작동하기 전에 이 지침을 읽고 이해해야합니다.사용자를 위한 Infi 90 시스템의 완전한 이해가.

디지털 슬레이브 입력 모듈 (IMDSI02) 은 처리 및 모니터링을 위해 16개의 별도의 디지털 신호를 Infi 90 시스템에 가져옵니다.그것은 Infi 90 프로세스 관리 시스템과 프로세스 필드 입력을 연결합니다.. 콘택트 클로저, 스위치 또는 솔레노이드 (Solenoid) 는 디지털 신호를 공급하는 장치의 예이다. 마스터 모듈은 제어 기능을 제공하며 슬레이브 모듈은 I/O를 제공합니다.
이 설명서는 디지털 슬레이브 입력 (DSI) 모듈의 목적, 작동 및 유지보수를 설명합니다. 처리 예방 조치 및 설치 절차를 다루고 있습니다.그림 1-1은 Infi 90 통신 레벨과 DSI 모듈의 위치.

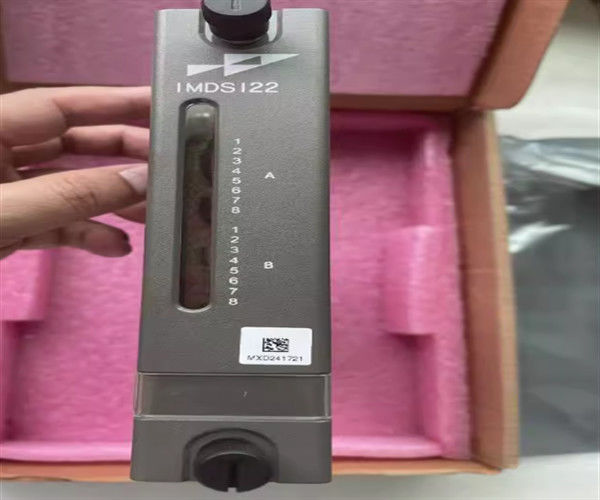

DSI는 모듈 마운팅 유닛 (MMU) 의 한 슬롯을 차지하는 단일 인쇄 회로 보드로 구성됩니다. 8 개의 디지털 입력으로 구성된 두 개의 별도의 그룹을 모니터링합니다.12개의 입력값이 서로 분리되어 있습니다.; 나머지 두 쌍은 공통의 긍정적 인 입력 라인을 공유합니다. 모듈 표면판에 두 개의 캡티브 스크루가 MMU에 고정됩니다.16개의 전면판 LED 상태 표시기 (그룹 A와 그룹 B) 는 입력 상태를 표시합니다..
슬레이브 모듈은 외부 신호 및 전력 (P1, P2 및 P3) 를 위해 3 개의 카드 엣지 커넥터를 가지고 있습니다. P1은 일반 (지) 및 +5 VDC 전력 (표 5-1 참조) 에 연결됩니다.P2는 마스터 모듈과 통신하기 위해 모듈을 슬래브 확장 버스와 연결합니다 (표 5-2 참조)디지털 신호는 종료 단위 (TU) 또는 종료 모듈 (TM) 에 연결 된 케이블을 사용하여 커넥터 P3를 통해 입력됩니다. (표 5-3 참조).
필드 배선을 위한 터미널 블록 (물리적 연결 포인트) 은 TU/TM에 있습니다.

FAQ:

Q: 제품의 브랜드 이름은 무엇입니까?

A: 이 제품의 브랜드 이름은 ABB입니다.

Q: 제품의 모델 번호는 무엇입니까?

A: 제품의 모델 번호는P-HC-BRC-10000000.

질문: 제품이 어디서 생산되는가?

A: 이 제품은 FI에서 제조됩니다.

질문: 사용 가능한 지불 조건은 무엇입니까?

A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.

Q: 제품에 대한 배송 시간은 얼마입니까?

A: 제품의 배송 시간은 3-5일입니다.
