앨런 브래들리 1746-HSCE2 1746 SLC 시스템, 다채널 고속 카운터 모듈

1746-HSCE2의 설명

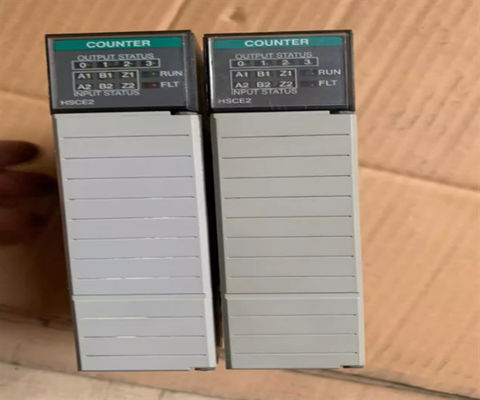

앨런 브래들리 1746-HSCE는 SLC 500 제품군의 고속 카운터 모듈이다. 이 모듈은 모든 유형의 SLC500 차체에 설치되어 있으며 사용 가능한 슬롯에 직접 장착됩니다.로컬로 설치할 수 있습니다., SLC500 CPU를 따라, 또는 SLC500 통신 어댑터를 따라 원격으로.

1746-HSCE는 쌍방향 카운팅 요구 사항, 모션 감지, 종합화 및 고속 디스크리트 입력을 처리해야하는 다른 응용 프로그램에 사용됩니다.이 모듈은 일반적으로 공장 자동화 응용 프로그램에서 발견되지만이 고속 카운터 모듈은 범위 모드, 속도 모드 및 시퀀서 모드와 같은 다른 모드에서 작동하도록 구성 될 수 있습니다.

1746-HSCE는 디ферен셜 배선을 위해 5VDC 및 단일 끝 배선을 위해 0-5VDC의 명목 입력 전압으로 A, B 및 Z 입력을 갖추고 있습니다.그것은 4의 펄스 분리와 함께 최소 10 μs의 펄스 폭을 허용.5 μs. 이러한 입력 세트의 허용된 입력 주파수는 모듈의 구성 모드에 달려 있습니다. 시퀀서 모드로 작동 할 때 호환 가능한 최대 입력 주파수는 50 kHz 및 32,767kHz 범위 속도 모드에서 작동하는 경우또한, 1746-HSCE는 ON 상태 전압 범위 3.8-5.4VDC, 9.4-16.5VDC 및 16.5-30VDC @ 5VDC, 12VDC 및 24VDC 명소 전압으로 제한 스위치 입력을 가지고 있습니다.

1746-HSCE는 또한 4.5 ~ 10V dc 및 (스위치 2) 및 10 ~ 30V dc (스위치 2) 의 전압 수준에서 작동하는 4 (4) 개 공개 컬렉터 출력을 가지고 있으며 4에서 16 mA의 ON 상태 전류 등급을 가지고 있습니다.5V DC 40mA 10V DC에서 40mA 10V DC에서 125mA 30V DC에서.

문제 해결 및 진단을 위해, 그것은 CPU 오류 LED, 오류 코드, 오류 코드와 같은 내장 진단 LED를 가지고 있습니다. 그것은 또한 입력 데이터 파일 내에 거주하는 내부 상태 단어를 가지고 있습니다.산업 환경에서 사용하도록 설계되어 있으며 NEMA 등급 장치에 설치되어야 합니다..

앨런-브래들리 1746-HSCE는 고속 카운터 모듈이다. 이 모듈은 SLC500 프로그래밍 가능한 논리 제어기 (PLC) 플랫폼의 일부이다. 이중 방향 카운팅이 특징이며 입력 A,B 및 Z는 5VDC 디ферен셜 입력 및 최대 50 kHz의 입력 주파수와 0-5VDC 단일 끝 입력의 명소 신호 전압과 호환됩니다.또한 한계 스위치 입력 및 네 (4) 오픈 컬렉터 출력이 있습니다. 범위, 쥐 및 시퀀서 모드에서 작동하도록 구성 될 수 있습니다.
