제너럴 일렉트릭 DS3800HSHB 산업용 보조 인터페이스 패널

제품 설명:DS3800HSHB

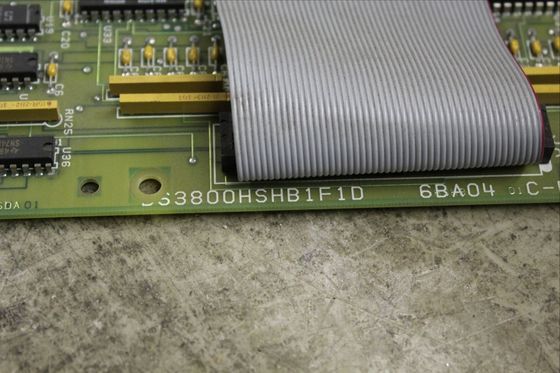

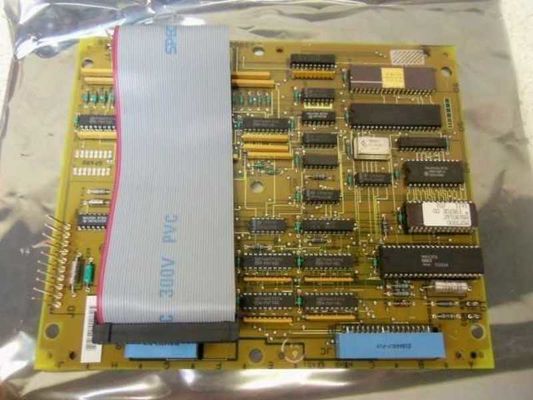

• 구성 요소 배열: 보드는 조심스럽게 구성되고 표면 전체에 분산된 다양한 전자 부품으로 채워집니다. DS3800HSHB에는 31개의 집적 회로(IC)가 있습니다. 이러한 IC는 단일 패키지 내에 여러 트랜지스터, 저항기 및 기타 요소를 포함하는 복잡한 마이크로 전자 장치입니다. 각 IC는 설계 및 시스템 내 사용 목적에 따라 신호 처리, 논리 제어 또는 데이터 저장과 같은 보드의 전체 작동에서 특정 기능을 수행합니다.
• 저항 네트워크: 보드에는 25개의 저항 네트워크가 있습니다. 저항기 네트워크는 특정 구성으로 함께 연결된 여러 개별 저항기의 모음입니다. 이러한 네트워크는 보드의 다양한 전기 회로에 정확하고 안정적인 저항 값을 제공하는 데 자주 사용됩니다. 예를 들어, 전압 레벨을 설정하거나, 전류 흐름을 제한하거나, 신호 조절 목적으로 전압 분배기를 생성하는 데 사용될 수 있습니다. 각 네트워크의 총 저항은 지정된 등가 저항 값과 동일하며, 이는 DS3800HSHB 회로 내에서 지원하는 특정 기능에 대해 신중하게 보정됩니다.
• 커패시터: 보드에는 다양한 유형의 커패시터가 혼합되어 있습니다. 보드 주위에 전략적으로 분산된 작은 노란색 커패시터와 은색 커패시터가 있습니다. 커패시터는 DS3800HSHB의 전기 회로에서 필수적인 역할을 합니다. 전기 에너지를 저장하고, 전원 공급 회로에서 필터 역할을 하여 전압 변동을 완화하고, 회로의 여러 부분 간에 신호를 결합하거나 분리하는 데 도움을 줍니다. 예를 들어, 전원 공급 장치 부분에서는 리플 전압을 줄이고 보드의 다른 구성 요소 작동을 위해 보다 안정적인 DC 전압을 제공하기 위해 커패시터가 사용됩니다.
• 커넥터 포트: DS3800HSHB에는 218A4807-P12 및 218A4807-P14라는 레이블이 붙은 두 개의 파란색 커넥터 포트가 있습니다. 이 커넥터는 더 큰 Speedtronic Mark IV 시스템 내의 다른 구성 요소 또는 하위 시스템과 전기 연결을 설정하도록 설계되었습니다. 이 제품은 특정 핀 구성을 갖고 있으며 DS3800HSHB와 기타 관련 보드, 센서 또는 액추에이터 간의 안정적인 전력, 제어 신호 및 데이터 전송을 보장하도록 설계되었습니다. 이러한 커넥터를 통해 보드는 온도, 압력, 속도 등 터빈 매개변수와 관련된 입력 신호를 수신할 수 있을 뿐만 아니라 터빈 작동을 조절하기 위한 제어 신호를 보낼 수도 있습니다.
• 추가 기능: 보드에 "예비"라고 표시된 빈 공간이 있습니다. 이 영역에서는 필요한 경우 추가 구성 요소를 연결할 수 있는 가능성을 제공합니다. 아마도 보드를 특정 애플리케이션 요구 사항에 맞게 조정하거나 시스템 작동 중에 발생할 수 있는 특정 문제를 해결하기 위한 사용자 정의 또는 업그레이드가 필요할 수 있습니다. 보드 오른쪽 가장자리에는 점퍼 링크가 있습니다. 이 점퍼 링크는 사용자나 기술자가 조정하여 보드의 특정 기능이나 설정을 수정할 수 있습니다. 예를 들어 보드의 작동 모드를 변경하거나, 특정 기능을 활성화 또는 비활성화하거나, 다양한 유형의 터빈 모델 또는 작동 조건에 맞게 구성하는 데 사용될 수 있습니다.

기능적 능력

• 터빈 제어 및 모니터링: Speedtronic Mark IV 시스템의 필수 부분인 DS3800HSHB의 주요 기능은 터빈을 제어하고 모니터링하는 것입니다. 증기 터빈의 경우 터빈 샤프트의 회전 속도와 같은 중요한 매개변수를 관리할 수 있습니다. 보드는 터빈에 연결된 센서로부터 속도 신호를 수신하여 실제 속도를 원하는 설정점과 비교하고 필요에 따라 조정할 수 있습니다. 예를 들어, 터빈이 너무 빠르거나 너무 느리게 작동하는 경우 증기 유입 밸브에 제어 신호를 보내 터빈으로 들어가는 증기 흐름을 조절함으로써 속도를 허용 가능한 작동 범위 내로 되돌릴 수 있습니다.

• 시스템 통합 및 호환성: DS3800HSHB는 Speedtronic Mark IV 시스템의 다른 구성 요소와 원활하게 작동하도록 설계되었습니다. 다른 제어 보드, 입력/출력 모듈과 통신할 수 있으며 터빈 제어에 사용되는 다양한 센서 및 액추에이터와 인터페이스할 수 있습니다. 이러한 호환성은 전체 터빈 제어 시스템이 응집력 있는 장치로 기능하도록 보장합니다. 예를 들어, 진동 모니터링 모듈과 데이터를 교환하여 진동 정보를 전체 터빈 상태 평가 및 제어 전략에 통합할 수 있습니다. 또한 HMI(인간-기계 인터페이스) 장치와 인터페이스하여 운영자가 터빈 매개변수를 모니터링하고 중앙 제어실에서 제어 명령을 내릴 수 있습니다.

운영 및 환경 고려 사항

• 전력 요구 사항: 보드는 특정 전원 공급 장치 매개변수 내에서 작동합니다. 일반적으로 정의된 전압 범위를 갖춘 안정적인 DC 전원이 필요합니다. DS3800HSHB의 전력 소비는 발열을 최소화하면서 효율적인 작동을 보장하도록 최적화되었습니다. 모든 내부 구성 요소의 적절한 기능을 유지하고 제어 및 모니터링 작업을 정확하게 수행하려면 적절한 전원 공급 장치가 중요합니다.
• 환경 내성: DS3800HSHB는 터빈이 설치되는 산업 현장에서 흔히 볼 수 있는 환경 조건을 견딜 수 있도록 설계되었습니다. 이는 특정 온도 범위 내에서 작동할 수 있으며 일반적으로 터빈 자체에서 발생하는 열과 발전소나 산업 시설과 같은 위치의 주변 온도 변화를 모두 처리하도록 설계되었습니다. 또한 이러한 환경에 존재할 수 있는 습기, 먼지 및 기타 오염 물질에 대한 저항력도 갖추고 있습니다. 그러나 극도로 가혹한 조건에서는 장기적인 신뢰성과 성능을 보장하기 위해 추가 보호 조치가 필요할 수 있습니다.

유지보수 및 지원

• 수리 서비스: Ax Control과 같은 전문 수리업체에서 DS3800HSHB에 대한 수리 서비스를 제공합니다. 일반적인 수리 주기는 1~2주이며, 이는 대부분의 유지 관리 요구 사항에 대해 합리적인 소요 시간을 허용합니다. 가동 중지 시간을 최소화하는 것이 중요한 긴급 상황에서는 처리 시간이 48~72시간인 신속한 수리 서비스가 제공될 수 있습니다. 이러한 수리 서비스에는 결함이 있는 구성 요소를 식별하기 위한 보드의 포괄적인 검사, 결함 있는 부품의 교체, 보드가 최적의 작동 조건으로 복원되었는지 확인하기 위한 철저한 테스트가 포함됩니다.
• 보증: 수리 후 보드에는 일반적으로 3년 보증이 제공됩니다. 이 보증 기간은 수리된 보드가 예상대로 작동할 것이라는 확신을 사용자에게 제공하고 지정된 기간 동안 문제가 발생할 경우 상환 방법을 제공합니다. 이는 수리 프로세스의 신뢰성과 작업 품질에 대한 서비스 제공업체의 신뢰를 반영합니다.

특징:DS3800HSHB

• 정밀한 매개변수 모니터링:
  • 다중 매개변수 감지: 이 보드는 터빈 작동과 관련된 여러 중요한 매개변수를 모니터링할 수 있습니다. 터빈 회전 속도, 터빈 내 다양한 ​​위치(블레이드, 입구 및 배기 포함)의 온도, 터빈 시스템의 여러 섹션의 압력 및 진동 수준과 같은 매개변수를 측정하는 센서의 신호를 처리할 수 있습니다. 이러한 포괄적인 모니터링 기능을 통해 터빈의 상태와 성능을 전체적으로 볼 수 있으므로 잠재적인 문제를 조기에 감지하고 적시에 개입할 수 있습니다.
  • 높은 정확도: DS3800HSHB는 이러한 센서에서 들어오는 신호를 높은 정확도로 처리합니다. 세심하게 설계된 회로와 구성 요소 통합을 통해 센서 신호의 작은 변화도 정확하게 측정하고 해석할 수 있습니다. 예를 들어, 온도를 모니터링할 때 매우 좁은 범위 내에서 온도 변화를 감지할 수 있으며, 이는 눈에 띄지 않을 경우 문제를 일으킬 수 있는 터빈 작동 조건의 미묘한 변화를 식별하는 데 중요합니다.
• 정교한 제어 기능:
  • 터빈 속도 제어: 핵심 기능 중 하나는 터빈의 회전 속도를 제어하는 ​​기능입니다. 이는 적절한 센서로부터 실시간 속도 신호를 수신하고 이를 사전 설정된 속도 설정점과 비교합니다. 이러한 비교를 바탕으로 증기 또는 연료의 흐름(증기 또는 가스 터빈인지에 따라 다름)을 조정하여 원하는 속도를 유지하는 정밀한 제어 신호를 생성할 수 있습니다. 이는 다양한 부하 조건에서 터빈의 안정적인 작동을 보장하고 발전 애플리케이션의 전력망과 동기화하는 데 도움이 됩니다.
  • 연소 및 공정 최적화: 가스터빈의 경우 연소과정을 최적화하는 데 중요한 역할을 합니다. 연료 흐름, 흡기, 연소 온도 등의 매개변수를 모니터링하여 효율적인 연료 연소를 보장하도록 미세 조정이 가능합니다. 이는 출력을 극대화할 뿐만 아니라 연비를 향상시키고 배기가스 배출을 줄여줍니다. 증기 터빈에서는 증기 유입 및 기타 관련 프로세스를 조절하여 전반적인 에너지 변환 효율을 최적화할 수 있습니다.

• 통합 및 호환성 기능

• 원활한 시스템 통합:
  • Mark IV 구성 요소와의 호환성: DS3800HSHB는 GE Speedtronic Mark IV 시스템의 다른 구성 요소와 원활하게 통합되도록 설계되었습니다. 이는 터빈 제어 설정에 사용되는 다른 제어 보드, 입력/출력 모듈, 다양한 유형의 센서 및 액추에이터와 효과적으로 통신할 수 있습니다. 이러한 호환성을 통해 전체 터빈 제어 시스템이 통합되고 조정된 개체로 작동하여 원활한 데이터 교환 및 공동 제어 작업이 가능해집니다.
  • 외부 시스템과의 상호 운용성: 또한 SCADA(감시 제어 및 데이터 수집) 시스템 또는 공장 전체 자동화 네트워크와 같은 외부 시스템과 인터페이스할 수 있는 가능성도 있습니다. 이를 통해 운영자는 중앙 제어실에서 터빈 작동을 모니터링 및 관리하고 터빈 데이터를 보다 광범위한 플랜트 관리 및 최적화 전략에 통합할 수 있습니다. 예를 들어 실시간 터빈 성능 데이터를 SCADA 시스템에 제공할 수 있으며, 이는 전체 발전소 성능 분석 및 의사 결정에 사용될 수 있습니다.

• 하드웨어 및 구성 요소 기능

• 다양한 구성요소:
  • 집적 회로: 보드는 31개의 집적 회로(IC)로 채워져 있으며 각 IC는 단일 패키지 내에 여러 전자 요소를 포함하고 있습니다. 이 IC는 신호 처리, 논리 연산, 데이터 저장을 포함한 다양한 기능을 수행합니다. 이들은 터빈 제어 및 모니터링에 필요한 복잡한 작업을 실행하기 위해 함께 작동하도록 설계되었으며 필요한 컴퓨팅 성능 및 신호 처리 기능을 제공합니다.
  • 저항 네트워크: 보드에 25개의 저항 네트워크가 있어 다양한 회로 내에서 전기 매개변수를 정확하게 설정할 수 있습니다. 이러한 저항기 네트워크는 전압 분배기 생성, 전류 제한 설정, 신호 레벨 조정과 같은 기능에 사용됩니다. 이는 신호 컨디셔닝의 정확성에 기여하고 보드 내의 전기 신호가 적절한 처리 및 제어 작업을 위한 적절한 범위 내에 있는지 확인합니다.
  • 커패시터: 보드에 있는 다양한 커패시터는 다양한 용도로 사용됩니다. 이는 전원 공급 회로의 전압 변동을 완화하여 구성 요소에 안정적인 전원을 공급하는 데 도움이 됩니다. 또한 입력 및 출력 신호에서 전기적 노이즈를 필터링하여 신호 품질과 해당 신호를 기반으로 한 제어 동작의 신뢰성을 향상시키는 역할을 합니다.
• 구성 가능한 디자인:
  • 점퍼 링크: DS3800HSHB는 오른쪽 가장자리에 점퍼 링크가 있습니다. 이 점퍼 링크를 사용하면 보드의 특정 기능이나 설정을 쉽게 구성할 수 있습니다. 운영자 또는 기술자는 점퍼 링크를 조정하여 보드의 작동 모드와 같은 측면을 수정하고, 특정 기능을 활성화 또는 비활성화하거나, 다른 터빈 모델이나 특정 작동 조건에 맞게 조정할 수 있습니다. 이러한 유연성 덕분에 하드웨어를 광범위하게 수정하지 않고도 보드 동작을 맞춤 설정할 수 있습니다.
  • 예비 구성 요소 영역: 보드에 "예비"라고 표시된 빈 공간이 있습니다. 이 영역에서는 필요한 경우 추가 구성 요소를 추가할 수 있는 기회를 제공합니다. 업그레이드, 사용자 정의 또는 터빈 시스템 작동 중에 발생하는 특정 요구 사항을 해결하는 데 사용할 수 있습니다. 예를 들어, 새로운 유형의 센서를 통합해야 하거나 특정 기능에 추가 회로가 필요한 경우 예비 공간을 이러한 목적으로 활용할 수 있습니다.

• 진단 및 모니터링 기능

• 오류 감지 및 보고:
  • 내부 모니터링: 보드에는 자체 내부 회로와 처리되는 신호를 지속적으로 모니터링하는 진단 기능이 내장되어 있습니다. 비정상적인 신호 수준(너무 높거나 너무 낮음), 잘못된 센서 판독값, 결함이 있는 IC나 손상된 저항기와 같은 내부 구성 요소 문제 등의 오류를 감지할 수 있습니다. 이러한 사전 예방적인 자체 모니터링은 잠재적인 문제를 조기에 식별하여 예상치 못한 터빈 고장의 위험을 줄이는 데 도움이 됩니다.
  • 오류 보고: 오류가 감지되면 DS3800HSHB는 문제의 성격에 대한 자세한 정보를 제공하는 오류 보고서를 생성할 수 있습니다. 이러한 보고서는 영향을 받은 매개변수, 문제가 감지된 특정 위치나 구성 요소, 오류 조건에 대한 관련 세부 정보를 나타내는 운영자 콘솔이나 유지 관리 시스템으로 전달될 수 있습니다. 이를 통해 유지보수 담당자는 문제를 신속하게 진단하고 해결하여 가동 중지 시간을 최소화할 수 있습니다.
• 표시등(해당하는 경우): 보드의 일부 버전에는 작동 상태에 대한 시각적 신호를 제공하는 표시등이 있을 수 있습니다. 예를 들어, 전원 켜짐 상태, 오류나 경고의 존재, 주요 터빈 매개변수와 관련된 특정 회로의 활동을 나타내는 표시등이 있을 수 있습니다. 이러한 시각적 표시기를 통해 운영자는 보드 상태를 한 눈에 신속하게 평가하고 문제가 감지되면 적절한 조치를 취할 수 있습니다.

• 환경 적응성 특징

• 온도 및 습도 허용 오차:
  • 넓은 온도 범위: DS3800HSHB는 일반적으로 산업용 터빈 환경에서 발견되는 조건을 포함하는 특정 온도 범위 내에서 작동하도록 설계되었습니다. 터빈 자체에서 발생하는 열과 발전소나 산업 시설의 주변 온도 변화를 모두 견딜 수 있습니다. 이러한 넓은 온도 허용 오차는 다양한 계절과 작동 조건에 걸쳐 성능이 안정적이고 신뢰할 수 있음을 보장합니다.
  • 습도 저항: 습기에 대한 저항력도 어느 정도 있습니다. 이는 많은 산업 현장에서 증기 발생이나 환경적 요인과 같은 공정으로 인해 상대적으로 높은 습도 수준을 가질 수 있기 때문에 중요합니다. 보드의 설계 및 구성 요소 선택은 습기로 인한 단락이나 부식과 같은 문제를 방지하여 이러한 환경에서 제대로 작동할 수 있도록 해줍니다.
• 산업 환경에서의 견고성: 터빈이 위치한 산업현장에서 흔히 발생하는 기계적 진동, 먼지, 기타 오염물질에 견딜 수 있도록 제작되었습니다. 물리적 구조와 구성 요소 패키징은 성능 저하 없이 이러한 문제를 견딜 수 있도록 설계되어 장기적인 신뢰성과 내구성을 보장합니다.

• 유지 관리 및 지원 기능

• 쉽게 수리 가능:
  • 표준화된 수리 서비스: Ax Control과 같은 회사에서 수리 솔루션을 제공하는 DS3800HSHB에 대한 전문 수리 서비스가 있습니다. 일반적인 수리주기는 1~2주로 일상적인 유지보수가 필요한 경우 상대적으로 편리하며, 긴급한 상황에서는 48~72시간의 신속한 수리 서비스를 제공할 수 있습니다. 이러한 수리 서비스 가용성을 통해 구성 요소에 오류가 발생하는 경우 보드를 작동 상태로 신속하게 복원하여 터빈 작동에 미치는 영향을 최소화할 수 있습니다.
  • 보증: 수리 후 보드에는 일반적으로 3년 보증이 제공됩니다. 이 보증 기간은 사용자에게 수리된 보드의 품질에 대한 확신을 제공하고 지정된 기간 동안 발생할 수 있는 모든 잠재적인 문제로부터 보호해 줍니다. 이는 수리 과정의 신뢰성과 고객 만족을 보장하려는 서비스 제공업체의 의지를 반영합니다.

기술적인 매개변수:DS3800HSHB

• 전원공급장치:
  • 전압: 안정적인 작동을 보장하기 위해 일반적으로 좁은 공차 대역 내에서 특정 DC 전압 범위에서 작동합니다. 정확한 전압은 Speedtronic Mark IV 시스템 내의 특정 구성 및 애플리케이션에 따라 달라질 수 있지만 일반적으로 일반적인 산업용 DC 전압 표준을 준수합니다. 예를 들어, 허용되는 변동 범위는 ±10%(예: 21.6V에서 26.4V)로 약 24V DC의 공칭 전압에서 작동하도록 설계될 수 있습니다.
  • 전력 소비: 보드의 전력 소비는 기능과 에너지 효율성의 균형을 맞추도록 최적화되었습니다. 평균적으로 부하와 주어진 시간에 수행하는 특정 기능에 따라 수 와트 범위의 전력 소비가 있을 수 있습니다. 상대적으로 낮은 전력 소비는 열 발생을 최소화하는 데 도움이 되며, 이는 신뢰성을 유지하고 지정된 온도 제한 내에서 작동하는 데 도움이 됩니다.

신호 처리 매개변수

• 입력 신호:
  • 아날로그 입력: 이 보드는 터빈 모니터링에 사용되는 다양한 센서로부터 다중 아날로그 입력 신호를 수신할 수 있습니다. 여기에는 산업 온도 측정에 일반적인 전압 또는 전류 출력 범위를 갖춘 온도 센서(예: 열전대 또는 저항 온도 감지기(RTD))가 포함될 수 있습니다. 예를 들어 특정 유형의 RTD 기반 온도 측정 시스템에 대해 0~10V 범위의 온도 센서 신호를 처리할 수 있습니다. 또한 일반적인 산업용 압력 센서의 경우 0~5V 또는 4~20mA와 같이 센서 유형에 따라 일반적으로 전압 또는 전류 범위의 압력 센서 신호를 수용할 수 있습니다.
  • 디지털 입력: 아날로그 입력 외에 디지털 입력도 제공됩니다. 이러한 디지털 입력은 제한 스위치, 근접 센서 또는 터빈 작동과 관련된 디지털 상태 표시기와 같은 장치로부터 신호를 수신할 수 있습니다. 디지털 입력 신호는 일반적으로 표준 TTL(트랜지스터-트랜지스터 로직) 또는 CMOS(상보형 금속-산화물-반도체) 로직 레벨과 호환되며, 보드 내부 회로의 적절한 인식 및 처리를 위해 전압 레벨은 0~5V 범위입니다.
• 출력 신호:
  • 아날로그 출력: DS3800HSHB는 터빈 시스템의 액추에이터 또는 기타 구성 요소를 제어하기 위한 아날로그 출력 신호를 생성할 수 있습니다. 예를 들어, -10V ~ +10V 범위의 전압 신호 또는 0 ~ 20mA 범위의 전류 신호를 출력하여 밸브(예: 증기 터빈의 증기 흡입 밸브 또는 가스 터빈의 연료 제어 밸브)의 위치를 ​​제어할 수 있습니다. ). 이러한 아날로그 출력 신호는 보드에 구현된 제어 알고리즘을 기반으로 터빈의 작동을 정밀하게 조정하는 데 사용됩니다.
  • 디지털 출력: 또한 시스템의 릴레이, 표시등 또는 기타 디지털 장치와 인터페이스하기 위한 디지털 출력 신호를 제공합니다. 디지털 출력 신호는 일반적으로 표준 산업용 디지털 제어 애플리케이션에 적합한 전압 범위 및 전류 제한 내에서 적절한 전압 및 전류 기능을 사용하여 외부 구성 요소를 구동할 수 있습니다. 예를 들어, 디지털 출력은 로직 하이 레벨에서 몇 밀리암페어의 전류를 공급하여 표시등을 활성화하거나 터빈과 관련된 전기 회로를 제어하기 위한 릴레이에 전원을 공급할 수 있습니다.
• 신호 분해능 및 정확도:
  • 아날로그-디지털(A/D) 변환: 아날로그 입력 신호의 경우 보드에는 특정 아날로그-디지털 변환 해상도가 있을 수 있습니다. 예를 들어, 들어오는 아날로그 신호를 얼마나 정확하게 디지털화할 수 있는지를 결정하는 12비트 또는 16비트 A/D 변환기가 있을 수 있습니다. 16비트 변환기는 더 높은 수준의 정밀도를 제공하므로 입력 신호의 작은 변화를 구별할 수 있습니다. 정확도 측면에서 설계 및 교정에 따라 ±0.1% ~ ±0.5% 범위의 전체 범위 정확도의 일정 비율을 달성할 수 있어 변환에서 얻은 디지털 값이 실제 아날로그와 거의 일치하도록 보장합니다. 지정된 입력 신호 범위 내의 입력 값.
  • 디지털-아날로그(D/A) 변환: 아날로그 출력 신호의 경우 유사한 수준의 분해능과 정확도가 적용됩니다. 디지털-아날로그 변환 프로세스는 특정 수준의 정밀도로 아날로그 출력 신호를 생성하도록 설계되었습니다. 분해능은 10~16비트 범위일 수 있으며 출력 아날로그 신호가 보드의 내부 제어 알고리즘에 의해 생성된 의도된 제어 값을 정확하게 나타낼 수 있도록 정확도는 특정 허용 오차 내에 있어야 합니다.

통신 매개변수

• 내부 커뮤니케이션: DS3800HSHB는 Speedtronic Mark IV 시스템 내의 다른 구성 요소와 통신하도록 설계되었습니다. 다양한 보드, 모듈 및 하위 시스템 간의 효율적인 데이터 교환을 위해 GE의 터빈 제어 시스템에 특정한 독점 통신 프로토콜을 사용할 가능성이 높습니다. 이러한 내부 통신은 터빈 제어 아키텍처 내에서 원활한 통합과 조정된 작동을 보장하기 위해 특정 데이터 전송 속도 및 메시지 형식을 사용하는 전용 통신 버스 또는 인터페이스를 통해 발생할 수 있습니다.
• 외부 커뮤니케이션: 외부 통신 측면에서는 SCADA(감시 제어 및 데이터 수집) 시스템이나 공장 전체 자동화 네트워크와 같은 외부 시스템과 인터페이스할 수 있습니다. 애플리케이션 요구 사항에 따라 Modbus(RTU 또는 TCP/IP 변형), Profibus 또는 이더넷 기반 프로토콜과 같은 표준 산업용 통신 프로토콜을 지원하여 외부 제어 및 모니터링 시스템과 데이터를 주고받을 수 있습니다. 이러한 외부 연결의 통신 속도는 프로토콜 및 네트워크 인프라에 따라 달라질 수 있지만 일반적으로 Modbus RTU와 같은 직렬 프로토콜의 경우 초당 몇 킬로비트부터 이더넷 기반 연결의 경우 10/100Mbps와 같은 더 빠른 속도까지 다양합니다.

환경 사양

• 작동 온도: 산업용 터빈 환경에 적합한 특정 온도 범위 내에서 작동하도록 보드가 설계되었습니다. 이 범위는 일반적으로 하한 약 -20°C부터 상한 +70°C까지입니다. 이러한 넓은 온도 허용 오차 덕분에 추운 기후의 추운 실외 발전소 현장부터 터빈 자체와 주변 환경에서 발생하는 열로 인해 온도가 올라갈 수 있는 덥고 습한 실내 터빈 홀까지 다양한 위치에서 안정적으로 작동할 수 있습니다.
• 상대습도: 상대습도 5% ~ 95% 범위(비응결)를 견딜 수 있습니다. 이러한 습도 허용 오차는 공기 중의 정상적인 수분 수준으로 인해 전기 단락, 구성 요소 부식 또는 보드의 성능이나 신뢰성에 영향을 미칠 수 있는 기타 문제가 발생하지 않도록 보장합니다. 증기가 있거나 환경적 요인이나 산업 공정으로 인해 습도에 상당한 변화가 있는 산업 환경에서 DS3800HSHB는 이러한 습도 제한 내에서 계속 제대로 작동하도록 설계되었습니다.
• 기계적 및 진동 내성: 터빈이 설치되는 산업 환경에서 흔히 발생하는 기계적 진동과 충격을 견딜 수 있도록 보드가 제작되었습니다. 여기에는 특정 수준의 진동 허용 오차가 있으며, 이는 일반적으로 구성 요소 오류나 성능 저하 없이 견딜 수 있는 가속도 수준 및 주파수 범위로 지정됩니다. 예를 들어, 터빈 및 관련 산업의 작동으로 인해 생성되는 일반적인 진동 주파수를 포함하는 특정 주파수 범위에 걸쳐 특정 수의 g(여기서 g는 중력으로 인한 가속도)까지 가속 진폭의 진동을 견딜 수 있습니다. 장비.

물리적 치수 및 장착

• 치수: DS3800HSHB의 물리적 크기는 Speedtronic Mark IV 시스템 및 산업용 터빈 제어 캐비닛에 사용되는 표준 인클로저 및 장착 랙에 맞도록 설계되었습니다. 예를 들어 길이가 10~20인치, 너비가 5~10인치, 두께가 약 0.5~1인치인 시리즈의 다른 회로 기판과 유사한 치수를 가질 수 있습니다. 특정 치수는 정확한 모델과 특정 응용 분야에 대한 설계 수정 사항에 따라 달라질 수 있습니다.
• 설치: 제어 캐비닛 내의 장착 레일이나 섀시에 안전하게 부착할 수 있는 장착 구멍이나 기타 기계적 기능이 장착되어 있습니다. 장착 설계는 터빈 작동 중에 진동과 기계적 힘이 가해지는 경우에도 보드가 제자리에 단단히 유지되도록 보장합니다. 이러한 안정적인 장착은 적절한 전기 연결을 유지하고 움직임이나 풀림으로 인해 기능이 중단되는 것을 방지하는 데 필수적입니다.

응용 프로그램:DS3800HSHB

• 증기 터빈 발전소:
  • 기저부하 발전: 기본 부하 발전기로 작동하는 대규모 석탄 화력, 원자력 또는 바이오매스 화력 증기 터빈 발전소에서 DS3800HSHB는 안정적이고 효율적인 작동을 유지하는 데 매우 중요합니다. 터빈 입구 및 출구의 증기 압력, 증기 온도 및 다양한 터빈 구성 요소(예: 로터, 케이싱, 블레이드), 터빈 샤프트의 회전 속도와 같은 매개변수를 지속적으로 모니터링합니다. 이러한 실시간 측정을 기반으로 증기 밸브의 위치를 ​​조정하여 터빈으로의 증기 유입을 제어합니다. 이러한 정밀한 제어는 터빈이 최적의 효율 지점에서 작동하도록 보장하여 전력 출력을 최대화하는 동시에 부품의 마모를 최소화합니다.
  • 부하 추종 및 주파수 조절: 제어 시스템의 일부인 DS3800HSHB를 사용하면 증기 터빈이 그리드 수요 변화에 대응할 수 있습니다. 그리드의 전기 부하가 증가하거나 감소하면 보드는 이에 따라 터빈의 속도와 전력 출력을 조정합니다. 예를 들어, 수요가 가장 많은 기간에는 터빈으로의 증기 흐름을 늘려 발전량을 늘릴 수 있고, 수요가 낮은 기간에는 증기 흐름을 줄여 출력을 낮출 수 있습니다. 이러한 부하 추종 능력은 그리드 주파수 안정성을 유지하고 안정적인 전기 공급을 보장하는 데 도움이 됩니다.
• 가스 터빈 발전소:
  • 복합화력발전소: 효율성 향상을 위해 가스터빈과 증기터빈을 결합하는 복합화력발전소에서 DS3800HSHB는 가스터빈의 운전에 핵심적인 역할을 담당합니다. 연료 유량, 공기 흡입량 및 온도, 연소 온도, 배기 가스 온도와 같은 매개변수를 제어하고 모니터링합니다. 이러한 매개변수를 최적화함으로써 효율적인 연소를 보장하고, 가스 터빈의 출력을 최대화하며, 배기가스 배출을 줄입니다. 또한 이사회에서 수집한 데이터는 복합 사이클 설정에서 가스 터빈과 다운스트림 증기 터빈의 작동을 조정하는 데 도움이 되어 전체 플랜트 효율성을 향상시킵니다.
  • 피크 절감 및 비상 발전: 가스 터빈은 전력 수요가 높은 기간에 신속하게 온라인 상태로 전환하여 전력망의 전력 공급을 보충하는 피크 절감에 자주 사용됩니다. DS3800HSHB는 이러한 상황에서 가스 터빈의 신속한 시동과 안정적인 작동을 가능하게 합니다. 또한 병원이나 데이터 센터와 같은 중요 시설에 그리드 오류나 정전이 발생하는 등 비상 발전 시나리오에서 보드는 가스 터빈이 시동되어 신속하고 안정적으로 전력을 공급할 수 있도록 보장합니다.

산업 공정 플랜트

• 정유소:
  • 터빈 구동 펌프 및 압축기: 정유공장에는 원유, 정제 제품, 공정 가스 등의 유체를 이동시키기 위해 터빈으로 구동되는 수많은 펌프와 압축기가 있습니다. DS3800HSHB는 이러한 터빈 구동 기계를 제어하는 ​​데 사용됩니다. 이는 터빈 속도, 윤활유 온도, 펌프나 압축기에 연결된 프로세스 라인의 압력과 같은 매개변수를 모니터링합니다. 터빈 작동을 제어함으로써 펌프와 압축기가 올바른 유속과 압력에서 작동하도록 보장하며, 이는 정제 공정에서 재료의 원활한 흐름을 유지하는 데 필수적입니다.
  • 프로세스 최적화: 여러 매개변수를 모니터링하는 보드의 기능은 정유소의 공정 최적화에도 기여합니다. 예를 들어, 터빈 성능과 특정 정제 공정(예: 증류 또는 촉매 분해)의 효율성 사이의 관계를 분석함으로써 운영자는 전반적인 공장 생산성과 제품 품질을 향상시키기 위해 조정할 수 있습니다.
• 화학공장:
  • 반응 역학 및 공정 제어: 화학 반응에 정확한 온도, 압력 및 흐름 제어가 중요한 화학 제조 공정에서 DS3800HSHB는 교반기, 혼합기 또는 순환 펌프를 구동하는 터빈을 제어하는 ​​데 사용됩니다. 이는 반응 용기 내부 온도, 반응물의 유속, 반응 시스템의 압력과 같은 매개변수를 기반으로 터빈 작동을 모니터링하고 조정합니다. 이는 화학 반응을 위한 이상적인 조건을 유지하고, 일관된 제품 품질을 보장하며, 과압이나 폭주 반응과 같은 안전 위험을 방지하는 데 도움이 됩니다.
  • 에너지 관리: 화학공장 내 에너지 관리에도 도움이 됩니다. 터빈 구동 장비의 작동을 최적화함으로써 에너지 소비를 줄일 수 있습니다. 예를 들어, 공정의 실제 수요에 따라 터빈의 출력을 조정하여 불필요한 에너지 낭비를 방지하고 플랜트의 전반적인 지속 가능성과 비용 효율성에 기여할 수 있습니다.

해양 응용

• 선박 추진:
  • 증기 터빈 추진 시스템: 일부 대형 선박, 특히 오래된 선박이나 쇄빙선과 같은 특수 용도의 선박에서는 추진을 위해 증기 터빈이 사용됩니다. DS3800HSHB는 이러한 선상 증기 터빈을 제어하고 모니터링하는 데 사용됩니다. 이는 터빈으로의 증기 흐름, 프로펠러 샤프트의 회전 속도, 증기 시스템의 온도 및 압력과 같은 매개변수를 관리합니다. 이를 통해 추진 시스템의 효율적이고 안정적인 작동이 보장되어 선박이 원하는 속도와 항로를 유지하면서 연료 소비와 터빈 부품의 마모를 최소화할 수 있습니다.
  • 가스 터빈 추진 시스템: 가스 터빈은 높은 중량 대비 출력 비율과 빠른 시동 시간으로 인해 현대 선박의 추진을 위해 점점 더 많이 사용되고 있습니다. DS3800HSHB는 이러한 선박의 가스 터빈을 제어하고 연료 흐름, 공기 흡입구 및 연소 매개변수를 모니터링 및 조정하여 출력을 최적화하고 원활한 작동을 보장합니다. 해군 함정에서 이는 일반적인 순항과 고성능 기동 모두에 중요합니다.
• 보조발전: 선박에서 터빈은 조명, 환기, 전자 장치 등 선상 시스템을 위한 보조 전력을 생성하는 데에도 사용됩니다. DS3800HSHB는 이러한 보조 동력 터빈을 제어하는 ​​데 사용되어 선박의 작동 조건에 관계없이 안정적인 전원 공급을 보장합니다. 터빈 속도, 출력 전압, 주파수 등의 매개변수를 모니터링하여 생성된 전기의 품질을 유지하고 다양한 선박 시스템의 전력 요구 사항을 충족합니다.

지역 난방 및 냉방 시스템

• 터빈 구동 냉각기 및 히터: 대규모 터빈을 사용하여 칠러(냉방용) 또는 히터(난방용)를 구동하는 지역난방 및 냉방 시스템에서는 DS3800HSHB를 사용하여 이러한 터빈의 작동을 제어합니다. 이는 가열 또는 냉각 매체(예: 물 또는 증기)의 온도와 흐름뿐만 아니라 터빈의 성능 매개변수도 모니터링합니다. 이 데이터를 기반으로 지역의 변화하는 난방 또는 냉방 수요를 충족하도록 터빈의 전력 출력을 조정하여 시스템 사용자에게 효율적인 에너지 활용과 편안한 실내 조건을 보장합니다.

사용자 정의:DS3800HSHB

• 제어 알고리즘 사용자 정의:
  • 터빈별 최적화: 터빈 유형(증기 또는 가스)과 특정 애플리케이션에 따라 DS3800HSHB에 구현된 제어 알고리즘을 사용자 정의할 수 있습니다. 예를 들어, 고유한 부하 특성이나 온도 요구 사항이 있는 특정 산업 공정에 사용되는 증기 터빈에서는 증기 유입 전략을 최적화하기 위해 맞춤형 알고리즘을 개발할 수 있습니다. 여기에는 실시간 온도 및 압력 피드백을 기반으로 밸브 개폐 순서를 조정하여 효율성을 극대화하는 동시에 다양한 부하 조건에서 원활한 작동을 보장하는 작업이 포함될 수 있습니다.

• 프로세스 통합: 터빈이 대규모 프로세스의 일부인 산업 플랜트에서는 제어 소프트웨어를 맞춤화하여 다른 프로세스 제어 시스템과 통합할 수 있습니다. 예를 들어, 터빈 구동 펌프가 특정 반응 공정에 중요한 화학 공장에서 DS3800HSHB의 제어 알고리즘은 전체 화학 공정 제어 시스템과 연결될 수 있습니다. 이를 통해 전체 시스템의 최적 성능을 보장하기 위해 화학 반응의 진행, 반응물 유량 및 기타 프로세스 매개변수를 기반으로 터빈 작동을 조정하는 조정 제어가 가능합니다.
• 오류 감지 및 처리 사용자 정의: 특정 오류를 사용자 정의 방식으로 감지하고 대응하도록 소프트웨어를 구성할 수 있습니다. 다양한 애플리케이션에는 문제가 발생하기 쉬운 뚜렷한 오류 모드나 구성 요소가 있을 수 있습니다. 작동 환경이 가혹하고 진동 수준이 성능에 영향을 미칠 수 있는 해양 증기 터빈 추진 시스템에서는 DS3800HSHB에 연결된 진동 센서를 면밀히 모니터링하도록 펌웨어를 프로그래밍할 수 있습니다. 비정상적인 진동이 감지되면 터빈 부하 감소, 선박 승무원에게 자세한 진단 정보 경고, 터빈 샤프트 정렬 또는 베어링 상태 확인과 같은 가능한 시정 조치 제안과 같은 특정 조치가 실행될 수 있습니다.

• 통신 프로토콜 사용자 정의: 다양한 통신 프로토콜을 사용할 수 있는 기존 산업 제어 시스템과 통합하기 위해 DS3800HSHB의 소프트웨어를 업데이트하여 추가 또는 특수 프로토콜을 지원할 수 있습니다. 모니터링 및 제어 기능 중 일부에 여전히 이전 직렬 통신 프로토콜을 사용하는 레거시 시스템이 있는 정유소에서는 해당 시스템과 원활한 데이터 교환이 가능하도록 펌웨어를 수정할 수 있습니다.

하드웨어 맞춤화

• 입력 신호 컨디셔닝 사용자 정의:
  • 증폭 및 오프셋 조정: 특정 애플리케이션에 사용되는 센서 유형에 따라 DS3800HSHB의 입력 신호 조절을 맞춤 설정할 수 있습니다. 일부 센서는 보드의 아날로그-디지털 변환을 위한 최적의 범위 내에 있도록 증폭이 필요한 매우 약한 아날로그 신호를 출력할 수 있습니다. 이러한 약한 신호를 강화하기 위해 맞춤형 증폭 회로를 추가하거나 통합할 수 있습니다. 또한 센서 신호의 DC 오프셋을 고려하여 오프셋 조정을 수행하여 정확한 디지털화를 보장할 수 있습니다. 예를 들어, 열전대가 노이즈 플로어에 가까운 낮은 출력 전압 범위를 갖는 정밀 온도 측정 애플리케이션에서 보드가 정밀하게 처리할 수 있는 수준으로 신호를 가져오도록 맞춤형 증폭을 구성할 수 있습니다.
  • 필터링 사용자 정의: 보드의 입력 채널은 다양한 필터링 옵션으로 사용자 정의하여 응용 프로그램 환경에 특정한 원치 않는 소음이나 간섭을 제거할 수 있습니다. 전자기 간섭을 생성하는 전기 기계가 많은 산업 환경에서는 수집되는 아날로그 신호의 정확성에 영향을 미칠 수 있는 특정 노이즈 주파수를 목표로 삼아 제거하도록 맞춤형 필터를 설계할 수 있습니다. 예를 들어, 50Hz 또는 60Hz 전력선 간섭이 심한 경우 입력 채널에 노치 필터를 추가하여 이러한 주파수를 억제하고 신호 품질을 향상시킬 수 있습니다.
• 입출력(I/O) 확장 및 적응:
  • 디지털 I/O 확장: 산업 공정의 복잡성과 추가 디지털 장치와의 인터페이스 필요성에 따라 DS3800HSHB는 디지털 I/O 확장을 통해 맞춤화될 수 있습니다. 외부 확장 보드를 통하거나 추가 회로를 통합하여 추가 디지털 입력 및 출력 채널을 보드에 추가할 수 있습니다. 이를 통해 전체 산업 시스템의 일부인 디지털 센서, 릴레이 또는 표시등과의 인터페이스와 같은 보다 포괄적인 제어 및 모니터링이 가능합니다. 예를 들어, 모니터링하고 제어해야 하는 여러 디지털 상태 표시기와 비상 정지 스위치가 있는 제조 공정에서 디지털 I/O 확장을 구현하여 이러한 장치를 보드에 연결할 수 있습니다.
  • 아날로그 출력 사용자 정의: 일부 응용 분야에서는 기존 아날로그 입력 외에 아날로그 출력 기능을 갖추는 것이 도움이 될 수 있습니다. 맞춤형 아날로그 출력 채널을 DS3800HSHB에 추가하여 작동을 위해 아날로그 입력에 의존하는 액추에이터 또는 기타 장치에 대한 제어 신호를 생성할 수 있습니다. 예를 들어, 보드를 사용하여 온도와 압력을 모니터링하고 이러한 판독값을 기반으로 밸브의 위치(아날로그 전압 또는 전류 신호가 필요할 수 있음), 맞춤형 아날로그 출력 채널을 제어해야 하는 프로세스 제어 시스템에서 적절한 제어 신호를 제공하도록 구성할 수 있습니다.
• 전원 입력 사용자 정의: 비표준 전원 공급 장치 구성을 사용하는 산업 환경에서는 DS3800HSHB의 전원 입력을 조정할 수 있습니다. 예를 들어 복잡한 전기 인프라로 인해 전원 공급 장치가 상당한 전압 변동과 고조파 왜곡을 겪는 해양 석유 플랫폼에서는 DC-DC 변환기 또는 고급 전압 조정기와 같은 맞춤형 전력 조절 모듈을 보드에 추가할 수 있습니다. 이를 통해 보드는 안정적이고 적절한 전력을 공급받아 전력 서지로부터 보드를 보호하고 안정적인 작동을 유지합니다.

환경 요구 사항에 따른 맞춤화

• 인클로저 및 보호 맞춤화:
  • 가혹한 환경 적응: 높은 수준의 먼지, 습도, 극한의 온도 또는 화학물질 노출 등 특히 열악한 산업 환경에서 DS3800HSHB의 물리적 인클로저를 맞춤 설정할 수 있습니다. 먼지 폭풍이 자주 발생하는 사막 기반 발전소에서는 공기 필터 및 개스킷과 같은 향상된 방진 기능으로 인클로저를 설계하여 보드의 내부 구성 요소를 깨끗하게 유지할 수 있습니다. 먼지 입자의 마모 효과로부터 보드를 보호하기 위해 특수 코팅을 적용할 수 있습니다.

• 열 관리 맞춤화: 산업 환경의 주변 온도 조건에 따라 맞춤형 열 관리 솔루션을 통합할 수 있습니다. 보드가 장기간 고온에 노출될 수 있는 더운 기후에 위치한 시설에서는 추가 방열판, 냉각 팬 또는 액체 냉각 시스템(해당하는 경우)을 인클로저에 통합하여 장치를 최적의 상태로 유지할 수 있습니다. 작동 온도 범위.

특정 산업 표준 및 규정에 대한 맞춤화

• 규정 준수 사용자 정의:
  • 원자력 발전소 요구 사항: 안전 및 규제 기준이 매우 엄격한 원자력 발전소에서 DS3800HSHB는 이러한 특정 요구 사항을 충족하도록 맞춤 설정할 수 있습니다. 여기에는 방사선 경화된 자재 및 구성 요소 사용, 특수 테스트 및 인증 프로세스를 거쳐 원자력 조건에서 신뢰성을 보장하고 업계의 높은 안전 요구 사항을 준수하기 위한 중복 또는 오류 방지 기능 구현이 포함될 수 있습니다.

• 항공우주 및 항공 표준: 항공우주 응용 분야에는 항공기 작동의 중요한 특성으로 인해 진동 내성, 전자기 호환성(EMC) 및 신뢰성에 관한 특정 규정이 있습니다. DS3800HSHB는 이러한 요구 사항을 충족하도록 맞춤화할 수 있습니다. 예를 들어, 비행 중 안정적인 작동을 보장하려면 진동 차단 기능을 강화하고 전자기 간섭에 대한 보호 기능을 강화하도록 수정해야 할 수도 있습니다.

지원 및 서비스:DS3800HSHB

당사의 기술 지원 팀은 귀하의 기타 제품에 대해 발생할 수 있는 질문이나 문제에 대해 도움을 드릴 수 있습니다. 우리는 제품 설치, 문제 해결, 유지 관리 지원을 포함한 다양한 서비스를 제공합니다. 우리 팀은 지식과 경험이 풍부하며 귀하에게 가능한 최고의 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다.

기술 지원 외에도 당사는 귀하가 기타 제품을 최대한 활용하는 데 도움이 되는 교육 및 전문 서비스도 제공합니다. 당사의 전문가는 귀하의 팀을 위한 맞춤형 교육은 물론, 제품 사용 최적화에 도움이 되는 컨설팅 및 구현 서비스도 제공할 수 있습니다.

질문이 있거나 도움이 필요한 경우 주저하지 말고 지원팀에 문의하세요. 우리는 귀하가 기타 제품으로 성공할 수 있도록 돕기 위해 왔습니다.
