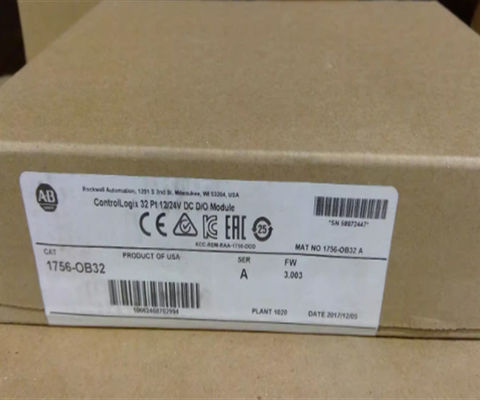

1756-OB32의 설명

1756-OB32는 앨런-브래들리 고밀도 24VDC 분리 출력 모듈이다. 이 모듈은 이 모듈의 각 채널에 연결된 출력 장치를 구동하는 데 사용됩니다.출력장치는 조종등을 포함할 수 있습니다., 릴레이, 접촉기, 패널 알림기, 솔레노이드, 윙윙, 사이렌, 호른 및 기타 작동 장치.

이 출력 모듈은 더 큰 또는 확장 ControlLogix 차체를 설치 할 수있는 공간이 제한되어 많은 출력이 존재하는 시스템에서 사용하기에 이상적입니다.그것은 단일 슬롯을 차지하고 로컬 또는 원격 차시에 설치를 지원이 모듈은 최신 버전의 ControlLogix를 포함하여 모든 ControlLogix 프로세서와 사용하기에 호환됩니다.

이 1756-OB32는 채널 작동을 모니터링하는 데 사용되는 32 개의 LED 표시기가 제공됩니다.이 앞 패널 표시기는 연결 된 부하에 컨트롤러의 명령을 확인하는 데 사용될 수 있기 때문에 중요한 시각 문제 해결 도구입니다. 각 채널은 개별 설정 가능한 매개 변수를 가지고 있으며 출력 강제 지원을 지원합니다. 이 모듈은 소싱 구성을 지원합니다.

이 모듈과 함께 사용하려면 제거 가능한 터미널 블록 (RTB) 이 필요합니다. 이 출력 모듈에 적합한 RTB는 1756-TBCH 및 1756-TBS6H입니다.RTBs는 출력 장치에 모듈 연결을 제공하기 위해 사용됩니다.모듈 교체 도중, 전체 RTB는 설치 슬롯에서 제거되어 교체 모듈로 전송됩니다. 이것은 더 빠른 유지 보수 및 문제 해결을 위해 배선 재작업을 방지합니다.

이 모듈에 대한 권장 피지는 Littelfuse p/n SP001.1003 또는 Schurter p/n 216에 의해 공급되는 5x20mm 800 mA입니다.800이 모듈의 유일한 호환성 RTB는 케이지 클램프 1756-TBCH 및 스프링 클램프 1756-TBS6H입니다.설치하고 RTB와 모듈을 설치하기 전에 차시와 전원 공급을 땅 기억. 모듈은 또한 모듈 상태와 개별 I / O 상태를 보여주는 상태 빛 표시를 가지고 있습니다. 1756-OB32 모듈과 작동하는 통신 형식은 예정된 출력 데이터입니다,출력 데이터, 랙 최적화, 듣기 전용 랙 최적화, 듣기 전용 출력 데이터. 또한 포인트별로 오류 모드 상태와 포인트별로 프로그램 모드 상태를 구성할 수 있습니다.두 가지 모두에 대해 다음 옵션을 선택할 수 있습니다.: 최후 상태, 켜기 또는 끄기를 유지하십시오. 1756-OB32 모듈은 12/24V DC 소스의 전압 범주와 10 ~ 31.2V DC의 운영 전압 범위를 가지고 있습니다.현재 5.1V DC는 300mA이며 24V에서는 2mA의 전류를 사용합니다. 또한 1.58W의 총 백플레인 전력, 0.5mA의 포인트 당 최대 상태 없는 누출 전류,그리고 0에서 최대 200mV DC 전압 하락.5 A. 각 점당 최대 급류는 점당 1A이며, 점당 10 ms이며, 섭씨 60도에서 2초마다 반복되며, 최소 부하 전류는 점당 3 mA이다.50°C의 한 점당 최대 전류는 0입니다..5A 및 0.35A는 섭씨 60도에서, 모듈당 최대 전류는 섭씨 50도에서 16A, 섭씨 60도에서 10A입니다. 이 모듈은 또한 250V의 연속 격리 전압을 가지고 있습니다.1756-OB32 모듈의 꺼에서 켜는 출력 지연 시간은 명목 60입니다.1ms 최대, 켜고 끄는 동안, 그것은 200s 명목 및 1ms 최대입니다.그것은 0에서 60도 섭씨의 작동 온도 범위와 -40에서 85도 섭씨의 작동 온도 범위가 있습니다.

1756-OB32는 12 / 24VDC의 전압 범주에서 작동하는 ControlLogix 디스크리트 출력 모듈입니다. 이 모듈은 각각 8 (8) 채널의 두 (2) 그룹을 가진 32 (32) 채널을 가지고 있습니다.이 모듈은 1756 로컬 또는 원격 차시에 직접 설치됩니다.
