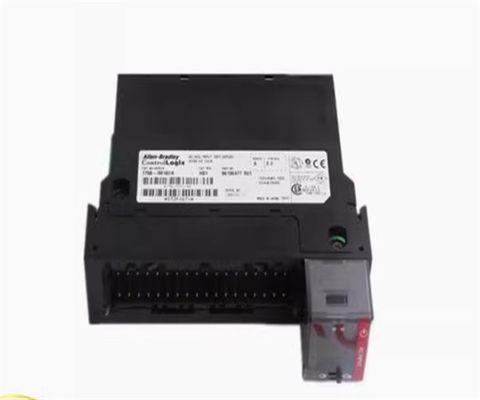

1756-OA16I의 설명

앨런 브래들리 1756-OA16I는 ControlLogix 제품군에서 열여섯 (16) 채널의 디스크리트 출력 모듈이다.이 모듈은 출력 전압 범위 75-265VAC의 47-63 Hz의 주파수를 제공하지만 명목 출력 전압은 120 / 240VAC와 주파수는 50/60 Hz입니다..

앨런 브래들리 1756-OA16I는 모듈의 출력 채널 각에 연결된 전기 부하에 배선 연결을 제공하기 위해 제거 가능한 터미널 블록 (RTB) 을 사용해야합니다.호환되는 단말 블록은 1756-TBCH 및 1756-TBS6H입니다.이 모듈의 각 채널은 9.3 ms @ 60 Hz 및 11 ms @ 50 Hz의 출력 지연 시간을 가지고 있습니다.이 모듈은 5mA에서 300mA의 전류를.1 VDC 및 24VDC에서 2.5 mA, 전체 뒷면 전력 요구 사항은 1.59 와트입니다.

1756-OA16I는 1756 차시에 장착되는 단일 슬롯 모듈이다. 호환되는 차시는 1756-A4, 1756-A7, 1756-A10, 1756-A13 및 1756-A17이다.이 모듈은 또한 로컬 랙에 설치 될 수 있습니다, ControlLogix 컨트롤러를 따라 또는 1756 통신 어댑터를 가진 원격 I/O 랙으로.

1756-OA16I는 점별로 결함 모드의 구성을 지원합니다. 구성 가능한 상태는 Hold 마지막 상태, ON 또는 OFF입니다.그것은 또한 설정 가능한 설정으로 프로그램 모드 동안 출력 상태의 구성을 허용합니다이 모듈은 내부 퓨즈가 제공되지 않지만, 이 모듈에는 250V (연속) 로 지정된 격리 전압이 존재합니다.배면으로 출력, 그리고 출력에서 출력.

작동 전압은 47-63 Hz에서 74 ~ 265V AC 사이이며, 60 Hz에서 9.3 ms의 출력 신호 지연 시간 및 ON에서 OFF 및 OFF에서 ON에 모두 50 Hz에서 11 ms의 지연 시간을 나타냅니다.1756-OA16I는 5에서 300mA의 배후 플레인 전류를 가지고 있습니다.1V 및 2.5A 24V 및 1.59W의 총 배후 전력. 18.76 BTU / h의 열 분산이 있으며 60 ° C (140 ° F) 에서 5.5W를 분산합니다.1756-OA16I는 점당 3mA의 누출 전류를 가지고 있으며 ON 상태에서, 그것은 2A에서 1.5V의 최고 저하 전압과 50mA의 부하 전류에서 6V를 가지고 있습니다.각 출력 포인트의 최대 전류는 30 °C에서 2A, 60 °C에서 1A이며 출력 모듈의 총 전류는 30 °C에서 5A, 60 °C에서 4A입니다.1756-OA16I는 출력 포인트 당 43ms 동안 20A의 출력 전류를 가지고 있으며, 60 °C에서 2초마다 반복되며 각 지점에서 유지되는 가장 낮은 전류 부하는 10mA입니다.16의 출력 신호 스케줄 시간.7s, 그리고 250V의 격리 전압을 가지고 있으며, 1350V AC에서 2s 동안 출력-후반계와 출력-출력 사이에 테스트된 기본 격리기를 사용합니다.그것은 하나의 너비 슬롯을 가지고 있으며 RTB 키우는 사용자 정의1756-OA16I는 열린 스타일의 장이 있으며 T4A 온도 코드로 지정되었습니다.그 작동 온도는 0 ~ 60 °C에서 5 ~ 95% 비 응축 습도에서 30G의 최대 작동 충격을 가지고 있습니다..

앨런-브래들리 1756-OA16I는 1756 ControlLogix 디스크리트 AC 출력 모듈이다. 이 모듈은 각 채널에 개별적으로 격리된 16개의 AC 출력 채널을 갖추고 있다.그것은 74-265 VAC의 전압 범위 내에서 120 VAC / 240 VAC 명소 전압 출력을 제공합니다, 47-63 Hz. 점당 연속 출력 전류는 2 A @ 30 ° C (86 ° F) 선형 감소 및 1 A @ 60 ° C (140 ° F) 선형 감소.

앨런-브래들리의 1756-OA16I는 컨트롤로직스 격리된 AC 출력 모듈이다. 모듈은 16 포인트 개별적으로 격리된 공기 냉각 출력 모듈이며 120 ~ 240 볼트 AC 전압을 가지고 있습니다.1756-OA16I의 작동 전압 범위는 74에서 265 볼트 AC이며 최대 출력 전류 등급점은 30도 섭씨에서 2Amp, 또한 60도 섭씨에서 1Amp입니다.1756-OA16I의 최대 출력 전류 등급 모듈은 30도에서 5Amp, 60도에서 4Amp입니다. 1756-OA16I는 최대 전력 소모량 5.60도에서 5와트, 5볼트에서 300mA의 배후 전류이 모듈은 또한 1756-TBCH와 1756-TBS6H를 포함하는 2 개의 휴대가 가능한 단말 블록을 지원합니다.그것은 50 볼트 연속의 격리 전압을 가지고 있으며 체시의 모든 슬롯에 위치 할 수 있습니다. 1756-OA16I는 다양한 전압으로 제공되며 모듈당 8~32개의 포인트를 가지고 있습니다.

1756-OA16I의 모듈 유형에 관해서 두 가지 대안이 있습니다. 이것들은 격리 된 모듈 유형과 격리되지 않은 모듈 유형입니다.1756-OA16I는 또한 포인트 레벨 출력 고장 상태 및 직접 연결 또는 랙 최적화 통신을 갖추고 있습니다이 모듈은 또한 선택된 모듈에 대한 현장 측 진단도 제공합니다.1756-OA16I의 최대 작동 온도는 섭씨 60도이고 최소 작동 온도는 섭씨 0도입니다.최대 저장 온도는 85°C이고 최소 저장 온도는 -40°C입니다. 상대 습도는 최대 95%이며 응축하지 않습니다.
