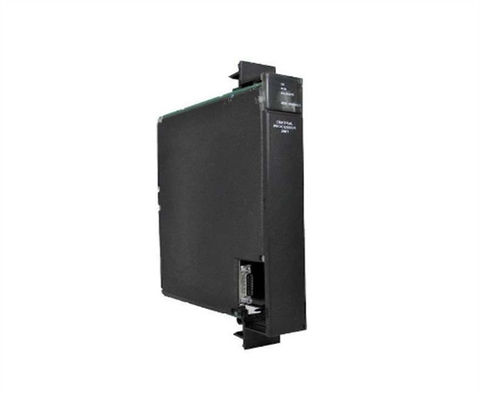

에머슨 - GE Fanuc IC697CPX928 중앙 처리 장치 모듈

IC697CPX928의 제품 설명

IC697CPX928은 GE 자동화 및 제어에서 제조한 프로그래밍 가능한 논리 컨트롤러이다. 단일 래크 슬롯에 맞게 설계되었으며 세 개의 내장형 시리즈 포트가 있습니다.랙에 장착 된 뒷판은 이 장치가 여러 가지 다른 모듈과 통신 할 수 있도록합니다3 개의 위치 또는 연결된 컴퓨터에서 실행되는 특정 소프트웨어로 작동 / 중지 제어 스위치가 IC697CPX928을 제어하는 데 사용됩니다. 탑재 된 7 개의 LED 조명이 작동 상태를 표시합니다.

이 장치의 특징은 96MHz 80486DX4 마이크로프로세서, 부동 소수점 계산, 각 부올 함수에서 0.4 마이크로초의 프로세서 속도, 8K 아날로그 I/O 및 12K I/O를 포함합니다.IC697CPX928는 여러 모듈을 지원, IC697 LAN 인터페이스 모듈과 다양한 디스플레이, 코프로세서, 통신 및 링크 인터페이스 모듈을 포함한다.이 장치와 IC660/61 버스 컨트롤러와 IC697 디스크리트 및 아날로그 I/O 모듈도 호환됩니다..

이 기기를 프로그래밍하려면 MS-DOS, Windows 95 또는 Windows NT를 탑재한 컴퓨터에 연결합니다. 이 연결은 일련, 병렬 또는 이더넷 인터페이스를 통해 가능합니다.프로그래밍 컴퓨터에 있는 이더넷 연결용IC697CPX928은 소프트웨어를 통해 프로그래밍되기 때문에 DIP 스위치와 점퍼를 갖춘 하드웨어 설정이 필요하지 않습니다.장치 구성 설정은 암호를 통해 디지털로 보호 될 수 있으며 키스 스위치로 물리적으로 보호 할 수 있습니다..

IC697CPX928은 6 메가바이트의 사용자 및 프로그램 데이터 메모리를 제공합니다. 이 메모리는 리?? CMOS 배터리로 유지됩니다. 최대 256 킬로바이트의 옵션 플래시 메모리 (NVRAM) 도 지원됩니다.운영 체제 펌웨어는 플래시 메모리에 저장됩니다. 펌웨어 업데이트를 위해 장치 해체 또는 EPROM 교체가 필요하지 않습니다.

온도가 섭씨 50도까지 올라가는 환경에서는 과열을 방지하기 위해 한 분에 70立方피트 (CFM) 를 낼 수 있는 팬이 필요합니다.

제품 설명서는 IC697CPX928 설치에 대한 자세한 지침을 포함합니다. 설치 전에 랙 전원이 꺼져야 합니다. 운영 제어 스위치는 정지 위치에서 있어야합니다.메모리 보호 키스 스위치는 꺼 위치에 있어야 합니다. CMOS 배터리를 배터리 연결 슬롯 중 하나에 넣어. 랙에 장치를 삽입 하 고 전원을 재개 합니다.

IC697CPX928의 기술 사양

IC697CPX928 모듈에 필요한 명소 전류는 3.1 Amps입니다. 필요한 입력 전압은 5 볼트 DC입니다. 70 CFM로 지정된 강압 공기 냉각과 함께,모듈은 32도에서 140도 사이의 주변 온도에서 작동할 수 있습니다.강제 공기 냉각 없이, IC697CPX928 CPU 모듈의 작동 온도 범위는 32도에서 122도까지 감소합니다.사용 가능한 전원 공급의 종류에 따라, 120 볼트 AC, 240 볼트 AC, 또는 24 볼트 DC로 구동되는 래크 팬 조립체는 IC697CPX928 모듈에 설치될 수 있다. CPU 모듈은 3개의 직렬 포트를 갖는다.그 중 2개의 포트가 RS-485 통신을 지원하고 1개의 포트가 RS-232 통신을 지원합니다.이 일련 포트는 CPU 구성에 대한 프로그래밍 장치와 인터페이스를 위해 사용할 수 있습니다. 또한,선택적인 이더넷 모듈은 또한 이더넷 네트워크를 통해 IC697CPX928 모듈의 구성을 가능하게 하기 위해 PLC에 설치 될 수 있습니다.. IC697CPX928 모듈이 지원하는 I/O는 최대 8000개의 아날로그 I/O와 12,000개의 I/O를 포함합니다. IC697CPX928 모듈은 설치에 GE Fanuc 시리즈 90-70 PLC 랙에 1개의 슬롯이 필요합니다..총 7개의 LED가 위상 업데이트를 위해 모듈 앞부분에 설치되어 있습니다.
