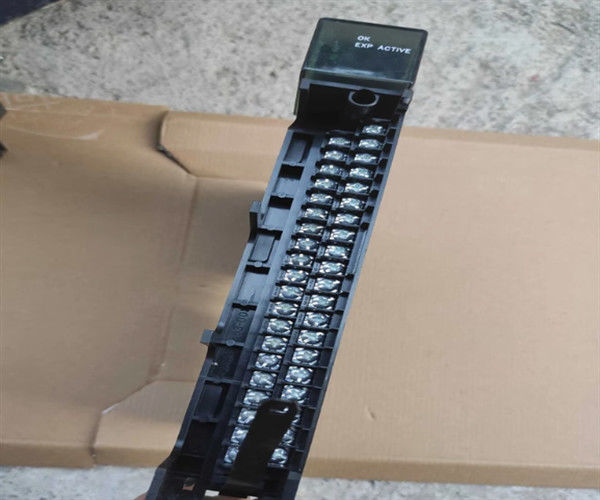

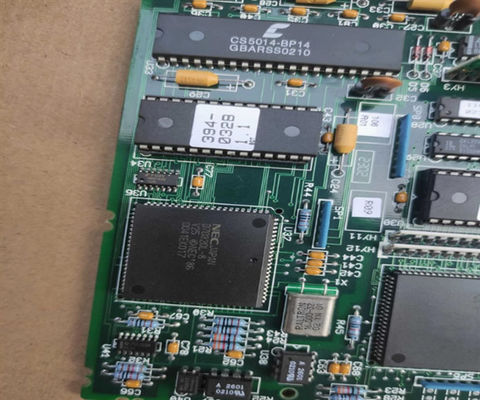

제품 설명 IC697ALG230

IC697ALG230는 GE 시리즈 90-30의 전류 확장 모듈과 결합할 수 있는 기본 변환 모듈입니다. 완성된 아날로그 서브시스템에는 기본 변환기와 확장 모듈이 포함됩니다.하지만, 기본 변환기 IC697ALG230는 전류 또는 전압에 개별적으로 구성 가능한 8 개의 차차 입력을 가지고 있습니다.기본 변환기는 전체 규모에서 최대 10 볼트의 양극적 또는 일극적 아날로그 입력을 수용또한, 기본 변환기는 필요에 따라 4에서 20 밀리 앰프 전류 루프 신호를 수용합니다. 모듈의 각 입력 채널에 개별 사용자 확장도 있습니다.이 단위와 구성 할 수 있는 점퍼 또는 DIP 스위치가 없습니다, 빠른 업데이트 속도는 기본 변환기에 일반적입니다. 구성은 Windows 또는 MS-DOS 소프트웨어 기능으로 간단합니다.

IC697ALG230 모듈은 CPU 사용 또는 VME 백플레인을 통해 아날로그 입력에 액세스하는 다른 컨트롤러를 위해 입력값을 디지털 형태로 변환합니다. 변환 된 모든 데이터는 2 ′′s 콤플렉트로 표시됩니다.기본 변환기는 14 비트 해상도입니다과잉 샘플링 및 평균 기법은 이 해상도를 더욱 향상시킬 수 있다. 모든 입력값은 일시적이고 일정 상태의 과압 조건으로부터 보호된다.아날로그 입력을 통해 AI 참조 비율은 프로그래밍 컨트롤러에서 이용됩니다, 현재 최대 8,000 단어의 메모리가 사용 가능하지만 각 입력 채널은 16 비트의 %AI 메모리의 한 단어를 사용하도록 설정되어 있습니다.MS-DOS 또는 Windows 소프트웨어의 구성 기능을 사용하여 구성이 완료됩니다또한, 필드 배선 제거 가능한 단말기 보드를 위해 만들어집니다. 모듈은 올바르게 교체하기 위해 기계적으로 키됩니다.I/O 레퍼런스는 사용자가 설정할 수 있어 점퍼나 DIP 스위치의 필요성이 없도록 합니다..

사양 의 IC697ALG230

IC697ALG230에 대한 정보

IC697ALG230은 GE FANUC 시리즈 90-70 프로그래밍 가능한 논리 제어기 (PLC) 를 위해 설계된 아날로그 입력 모듈이다. GE Fanuc Automation, 현재 Emerson Automation에 의해 제조된다.이 모듈은 PLC 시스템 내의 기본 변환기 구성 요소로 사용됩니다.그것은 IC697ALG440 전류 확장자와 IC697ALG441 전압 확장 모듈과 인터페이스를합니다.

IC697ALG230는 전압 또는 전류 신호에 대해 개별적으로 구성할 수 있는 8개의 차차 입력을 지원합니다.4~20mA 전류 입력 신호와 -10VDC / +10VDC 전압 입력 신호를 수용합니다.모듈은 16비트의 채널 해상도를 제공하여 PLC 시스템 내에서 정확한 데이터 획득과 처리를 보장합니다.

산업 자동화 애플리케이션을 위해 설계된 IC697ALG230은 90-70 시리즈 PLC 환경에 아날로그 입력 신호의 통합을 촉진합니다.다양한 신호 유형과 정확한 구성 기능과의 호환성은 광범위한 프로세스 제어 및 모니터링 작업에 적합합니다..

신뢰성과 효율성을 고려하여 설계된 IC697ALG230은 엄격한 품질 표준을 준수하여 까다로운 산업 환경에서 일관된 성능을 보장합니다.그 견고 한 건축물 과 첨단 기능 들 은 PLC 시스템 의 원활 한 작동 에 기여 합니다, 전체 생산성과 제어 능력을 향상시킵니다.

콤팩트한 형태 요소와 모듈형 디자인으로 IC697ALG230은 기존 90-70 시리즈 PLC 구성에 원활하게 통합됩니다.사용자들에게 아날로그 입력 신호 처리용 다재다능한 솔루션을 제공하는 것설치 및 구성의 편의성은 시스템 설치 및 유지보수를 효율화하여 다운타임 및 운영 비용을 줄입니다.
