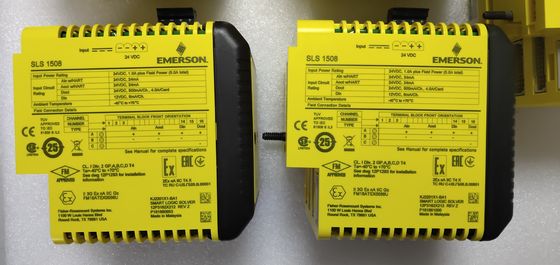

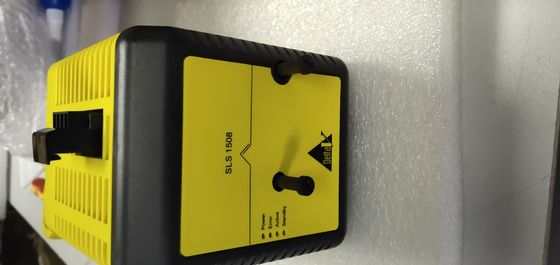

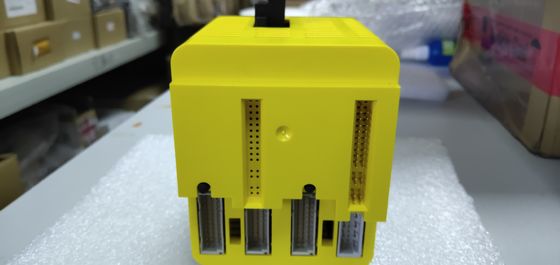

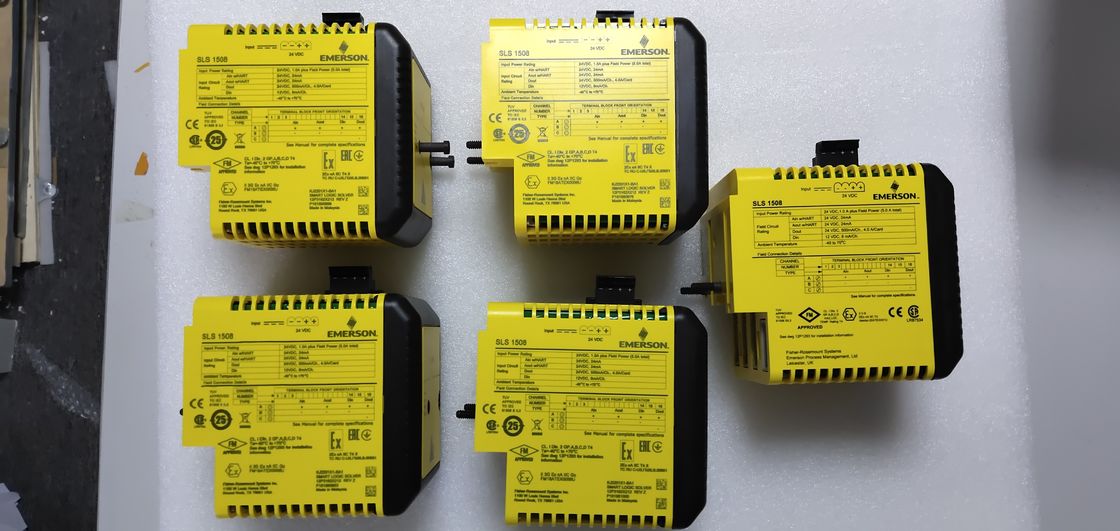

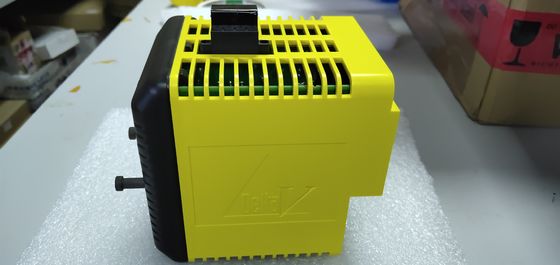

단자 블록과 VS3202 에머슨 델타프 SLS 1508년 과다한 명제 논리 해결자

제품 설명 이 코너가 델타프 SIS 하드웨어에 대한 개요를 제공합니다. 설치에게 델타프 시스템 장비에 대한 더 많은 정보를 위해 당신의 델타프 디지털 자동화 시스템 매뉴얼을 문의하세요. 델타프 SIS 장비 델타프 자동화 시스템이 수송과 1 또는 더 많은 입출력 서브시스템, 컨트롤러들, 전원 공급기, 워크스테이션과 제어 네트워크로 구성됩니다. 델타프 SIS 시스템은 다음으로 구성됩니다 : 곧바로 종결과 1개의 넓은 캐리어

System Compatibility DeltaV SLS 1508 Specifications Common Environmental Specifications for SLS 1508 Logic Solver Category Specifications: Storage temperature -40 to 85 C (-40 to 185 F) Operating temperature -40 to 70 C (-40 to 158 F) Relative humidity 5 to 95% , non-condensing Airborne contaminants ISA-S71.04-1985 Airborne Contaminants Class G3 Conformal coating Protection rating IP 20, NEMA 12 Hazardous area/location European EMC Directive per EN61326-1, Criterion A NAMUR NE21 EMC Requirements Low Voltage Directive IEC 61010-1 Factory Mutual, Non-Arcing Class 1, Div 2, Groups A, B, C, D, T4 hazardous locations ATEX 3 G EEx IIC-nA T4 EN50021:1999 CSA 1010 Shock 10 g ½-sine wave for 11 ms Vibration 1 mm peak-to-peak from 5 to 16 Hz; 0.5 g from 16 to 150 Hz SLS 1508 Logic Solver Physical Specifications Item Specifications: Input Power 24 V DC  20%, 1.0 A plus field power (5.0 A total) Note: It is recommended that the SLS and DeltaV controller and I/O use separate power supplies Field Power 4 A maximum (actual value depends upon channel type and field device type) Isolation Each channel is optically isolated from the system and factory-tested to 1500 V DC. No channel-tochannel isolation. Local Bus current None Mounting In SIS (yellow) terminal blocks in odd-numbered slots (1, 3, 5, 7) on the 8-wide carrier. Redundant SLSs take 4 slots.

논리 해법기는 (SLS1508) 역량을 해결하는 논리를 포함하고, 불연속 입력, 분리출력, 아날로그 입력 (하트)과 하트 2개 주 다중으로서 구성될 수 있는 16개의 입출력 채널에게 인터페이스를 제공합니다. 논리 해법기와 단말 처리 블록은 8개 넓은 캐리어에 설치합니다. 논리 해법기는 2채널, 로컬 피어 버스 (SISnet)와 리모트 피어 벨소리 위에서 캐리어를 통하여 서로 의사소통합니다. 지역 논리 해법기는 똑같은 델타프 제어기에 의해 주관되고 멀리 있는 논리 해법기가 다른 델타프 제어기에 의해 주관됩니다. 논리 해법기는 델타프 제어기와 입출력을 운전하는 전원 공급기에서 분리한 24 Ｖ DC 전력 공급 장치에 의해 강화됩니다. 논리 해법기는 8개 넓은 캐리어에 홀수 번호 슬롯 (1,3,5,7)에서 설치합니다. 과다한 논리 해법기는 4개 슬롯을 사용합니다.
