1746-OB32 과다한 전력 공급 모듈 알렌 브래들리 PLC SLC 500 부품

1746-OB32 - 주식에서 | 분리된 알렌 브래들리 PLC SLC 500은 모듈을 입력했고 출력했습니다

1746-OB32에 대하여

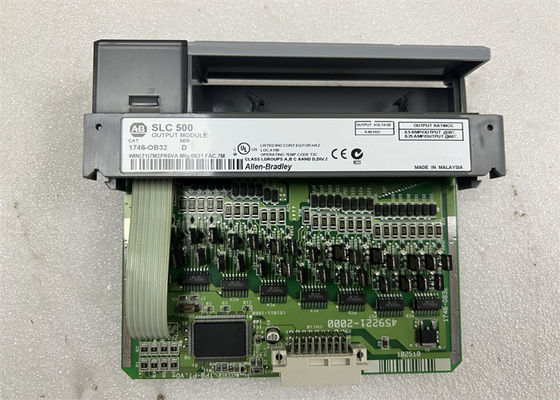

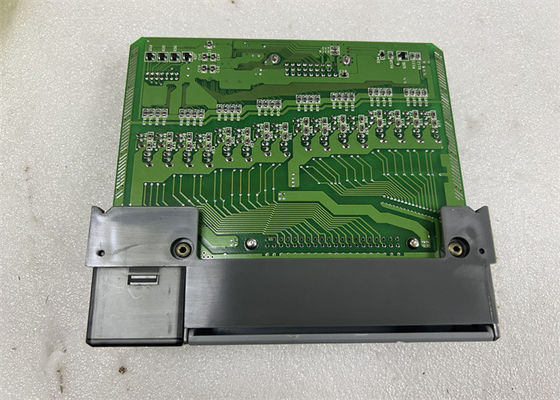

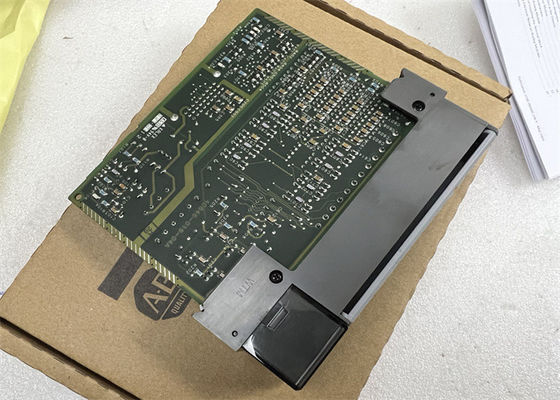

1746-OB32는 알렌-브래들리의 32 채널 디지털 출력 모듈입니다. 그것은 슬롯 0을 제외하고 1746개 샤시의 어떠한 사용 가능한 슬롯에도 적합하도록 적합한 고밀도 저전류 dc 출력 모듈입니다. 그것이 제공하는 전압 출력은 24V DC입니다. 1746-OB32는 공통이고 그것 당 16 점과 32개 출력을 가지고 있고 5와 50V DC 사이에 있는 소스화 작동 전압을 가지고 있습니다. 1746-OB32 모듈은 5V DC에 0.19A의 백플레인 전류를 끌어내고 그것이 1 분 동안 1500V AC에 시험된 출력 회로 차단을 제공합니다. 그것은 인 OFF 모드와 최대 회로가 OFF 상태에서 전류 누설은 1mA인 0.1 부인 인 ON과 1명의 부인의 최대 신호 지연 시간이 있습니다.

1746-OB32는 0-60 Deg에 0.25A를 가지고 있습니다. 각각 출력점에 셀시우스 공칭 전류와 모든 출력 채널을 위한 1mA의 최소 전류 부하. 모듈은 공통인 것마다 일반적인 8A 공칭 전류와 2A 경향을 가지고 있습니다. ON 상태에서 순회에서 최대 전압 손실은 0.5A에 1.2V이고 그것이 각각 출력점과 포인트 당 0.172W의 전력 소모와 6.45W의 전체 모듈 방열을 가로질러 1 부인 리피트러블 모든 2s를 위해 한 1.0A의 갑작스런 증가를 가지고 있습니다. 0와 60 deg 사이의 1746-OB32의 작동 온도 범위. 셀시우스 (32와 140 deg. 5-95% 불응축 습도와 그것에 있는 화씨는) 10-200Hz에 각각 30G와 2.5G의 작동 충격과 진동에 견딜 수 있습니다. 그것은 C-UL과 등급 I를 위한 UL 기록된 산업 통제 장치, 분열 2, 그룹 에이, 비, Ｃ, Ｄ 위험 위치 인증을 가지고 있고, NEMA 기준 ICS 2-230 잡음 면역성으로 평가됩니다.

1746-OB32는 SLC 500 제어기 플랫폼을 위한 알렌-브래들리의 제조되는 32 (32) 채널 개별 입력 모듈입니다.

1746-OB32를 위한 기술적 요구

제조사	로크웰 자동화
브랜드	알렌-브래들리
부품번호 /는 아니오 분류합니다.	1746-OB32
시리즈	SLC 500
모듈 타입	디지털 DC 출력 모듈
출력	32
전압 범위	5-50 볼트 DC
경향 / 출력	0.5-0.25 amps
출력의 번호	32 (32)
경향 / 모듈	8 amps
공통인 것마다 핵심	16 (16)

백플레인 전류 (5 볼트)	190 밀리앰프
공칭출력	24VDC
애플리케이션	고 전류
애플리케이션	고 전류
백플레인 전류	(5 볼트) 190 마
스텝 응답	60 밀리초에, 밖에 2.5 밀리초
계속 지연의 신호를 보내세요	0.1 부인
UPC	10662468092903
떨어져서 지연의 신호를 보내세요	1.0 부인
UNSPSC	32151705
전자보호	부정

이 착륙은 파일롯 램프, 버저, 호른, 사이렌과 같은 개별 소자와 솔레노이드, 모터와 기타 장치와 같은 작동 디바이스에 에너지를 공급하거나 작용해서 주로 의도됩니다. 이 모듈의 출력 전압은 직접적으로 제공된 언급된 장치에 그들이 5-30VDC의 작동 전압 범위 내에 포함된다고 전송할 수 있는 24VDC입니다. 면, 특히 그것이 AC 전압과 함께 작동하면, 출력 장치는 dc 출력으로 적합하지 않습니다, 이 모듈이 여전히 구현되는 중간 삽입 기능에 의해 사용될 수 있습니다. 중간 삽입으로, 24VDC 코일과 중계기는 이 모듈에 연결된 로드입니다. 비접점 (N.O) 또는 정상폐접속 (노스캐롤라이나) 접촉은 AC 전압에 연결됩니다. 전기적 잡음이 참석하는 오래된 유선 시스템에서, 중간 삽입은 또한 외부모듈 차단으로서 사용될 수 있습니다. 이것은 문서화되지 않은 보수와 변경으로 인해 가난한 토대와 오래된 시스템의 전선으로 인해 외부 피해 또는 불필요한 거동에게서 모듈을 보호합니다.

이 모듈은 탈부착식 단자 블럭 (RTB), 8진법 문 브랜드, 부품번호가 드러내지는 각각 채널과 칼라 코딩된 모듈 변호사를 위해 제공된 32 LED 라이트로 적재합니다. 안 알렌-브래들리는 1746-N3 또는 1492 배선 시스템을 만들었습니다. 또한 사용되 적절한 종결과 적당한 배선 칫수에게 이것을 확보하기 위한 이 모듈은 그것이 선 조립된 것처럼 부적당한 배선을 방해가 되고 모듈 도어가 말단의 와이어링을 커버하여 할 수 있다고 보증하는 시스템이 적합한 이러한 연결기 또는 배선. 다른 와이어는 또한 그러나 사용될 수 있습니다, 큰 배선 칫수가 심지어 중재하여 작동하는 것을 어렵게 할 프런트 패널을 위에 차지할 것이고 모듈 도어를 닫습니다.

1746-OB32에 대한 기술 설명

알렌-브래들리 1746-OB32는 SLC 500 디지털 DC 출력 모듈입니다. 이 디지털 DC 출력 모듈은 5-50 볼트 DC와 32개 출력의 전압 범위를 가집니다. 그것은 190 밀리앰프의 백플레인 전류 (5 볼트)을 가지고 있습니다.

1746-OB32에 검토

입출력 평가

모듈의 이런 유형을 위해 가능한 "가장 높은 수치의 출력. 공급 기술을 "-하세요

전압 범위

대부분의 모듈을 위한 "전형적 동작 범위. 이 방식은 어떠한 주 변경도 잡아서는 안됩니다. 공급 기술을 "-하세요

융합됩니다

"이 모듈은 전원과 일치하는 퓨즈에 의해 보호받지 않습니다. 공급 기술을 "-하세요

제품 리뷰

1746-OB32는 고밀도 32 (32) 채널 출력 모듈입니다. 그것은 8만을 가지고 있는 1746-OB16과 비교하여 다중의 매우 더 많은 수를 가집니다. 그러나 1746-OB32로서 그와 같은 고밀도 모듈이 배선 코넥터의 사용을 요구하고 또는 마음대로 1492 배선 시스템과 함께 사용됩니다. 이것들은 빠르고 안전한 신호 단자를 보증하기 위해 예비 조립식 와이어입니다. 1746-OB16은 또한 그러나 1492 배선 시스템과 함께 사용될 수 있습니다, 변경이 행해져야 합니다. 공급 기술을 "-하세요
