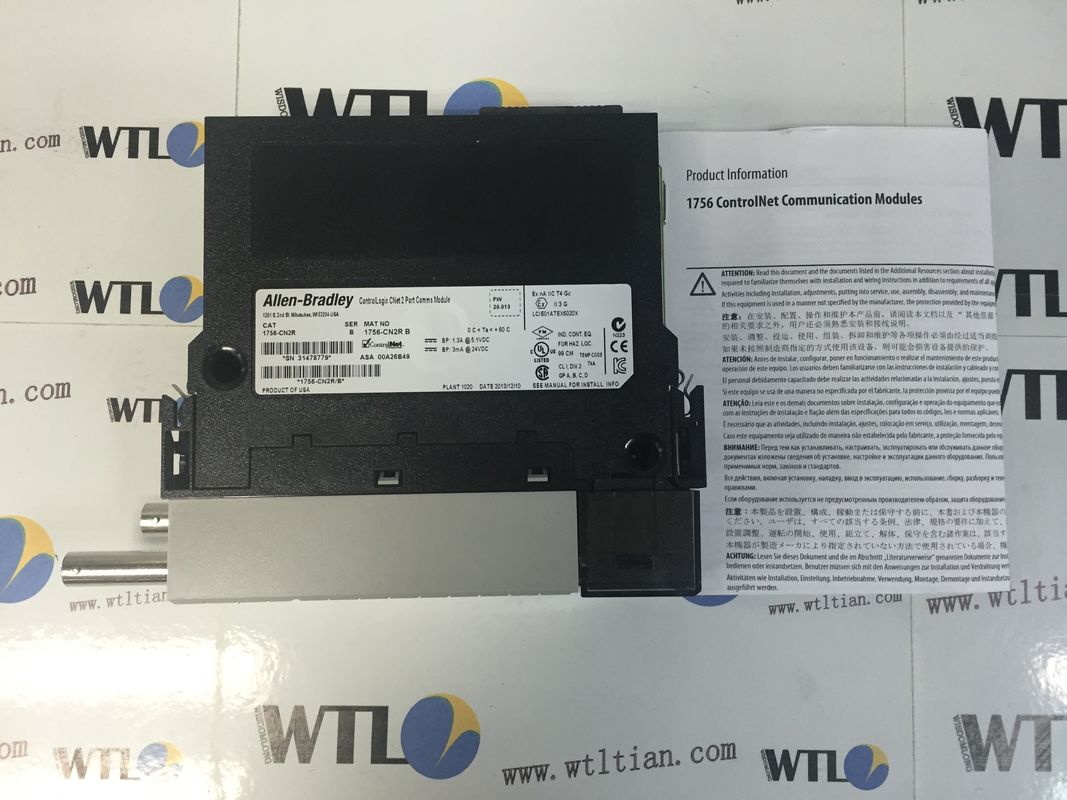

1756-CN2R ControlLogix ControlNet 인터페이스 모듈 128 연결

1756-CN2R ControlLogix ControlNet 인터페이스 모듈 128 연결

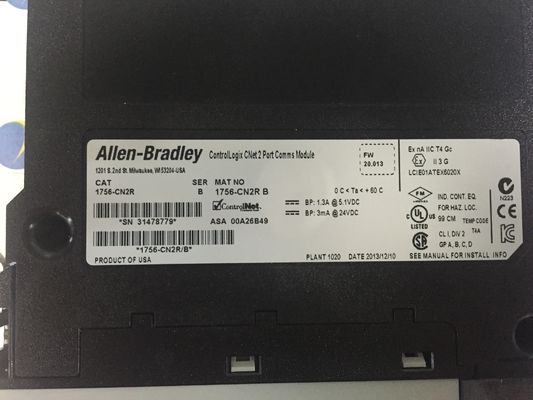

ControlLogix ControlNet 인터페이스 모듈 1756-CN2R 사양
듀얼 채널 인터페이스 모듈
연락
컨트롤넷
중복 미디어
5MBSP
128 LOGIX 연결
99개 노드

기타 우수한 제품

연결 수

모듈은 최대 131개의 연결을 지원합니다.그러나 131개의 연결 중 3개는 항상 중복 제어를 위해 예약되어 있습니다.따라서 표준 사용을 위해 128개의 연결을 사용할 수 있습니다.연결이 예약되어 있기 때문에 열려 있는 연결이 없는 경우에도 항상 사용 중인 것으로 나타납니다.연결 정보에 액세스하려면 RSLinx Classic 소프트웨어의 RSWho 창에서 모듈을 마우스 오른쪽 버튼으로 클릭하십시오.

개정판 20.013으로 수정된 이상 현상
고양이.번호 설명
1756-CN2/B,
1756-CN2R/B
수정됨: 모듈이 I/O 섀시에 있고 랙 최적화로 구성되었을 때 통신 오류가 발생했습니다.RSLogix 5000 소프트웨어에서,
섀시의 출력은 오류 모드 대신 프로그램 모드에 대해 구성된 상태로 이동합니다.
수정되기 이전의 해결 방법은 I/O 어댑터에 대한 랙 최적화 연결 대신 직접 연결을 사용하는 것이었습니다.
LGX00105037;상품공지 2010-04-002
수정됨: 1756-CN2x 모듈이 `Hold Net에 오류를 반환했습니다.
모듈이 이전 '네트워크 리소스 확보'에 성공하여 응답한 직후에 요청을 수신한 경우 '리소스' 요청
요구.
이는 RSNetWorx 소프트웨어의 경우 '네트워크 자원 확보' 요청 후 약 15초를 기다리기 때문에 문제가 되지 않았습니다.
보류 요청을 발행하기 전에.
수정되기 이전의 해결 방법은 두 요청 사이에 짧은 지연을 프로그래밍하는 것이었습니다.LGx00103680 수정됨: 전원을 켤 때 1756-CN2x 모듈의 OK 상태 표시기가 빨간색일 수 있습니다.모듈 상태 디스플레이는 1756-CN2x 모듈이 부정확하게 감지했기 때문에 이러한 메시지 중 하나를 표시했습니다.
중복 섀시의 크기:
• CmdConnOpen.cpp 라인 630

1756-CN2x/B 통신 모듈 펌웨어 버전 20.13은 1756-CN2x/A 통신 모듈 하드웨어와 호환되지 않습니다.연결 수 모듈은 최대 131개의 연결을 지원합니다.그러나 131개의 연결 중 3개는 항상 중복 제어용으로 예약되어 있습니다.따라서 표준 사용을 위해 128개의 연결을 사용할 수 있습니다.연결이 예약되어 있기 때문에 열려 있는 연결이 없는 경우에도 항상 사용 중인 것으로 나타납니다.
