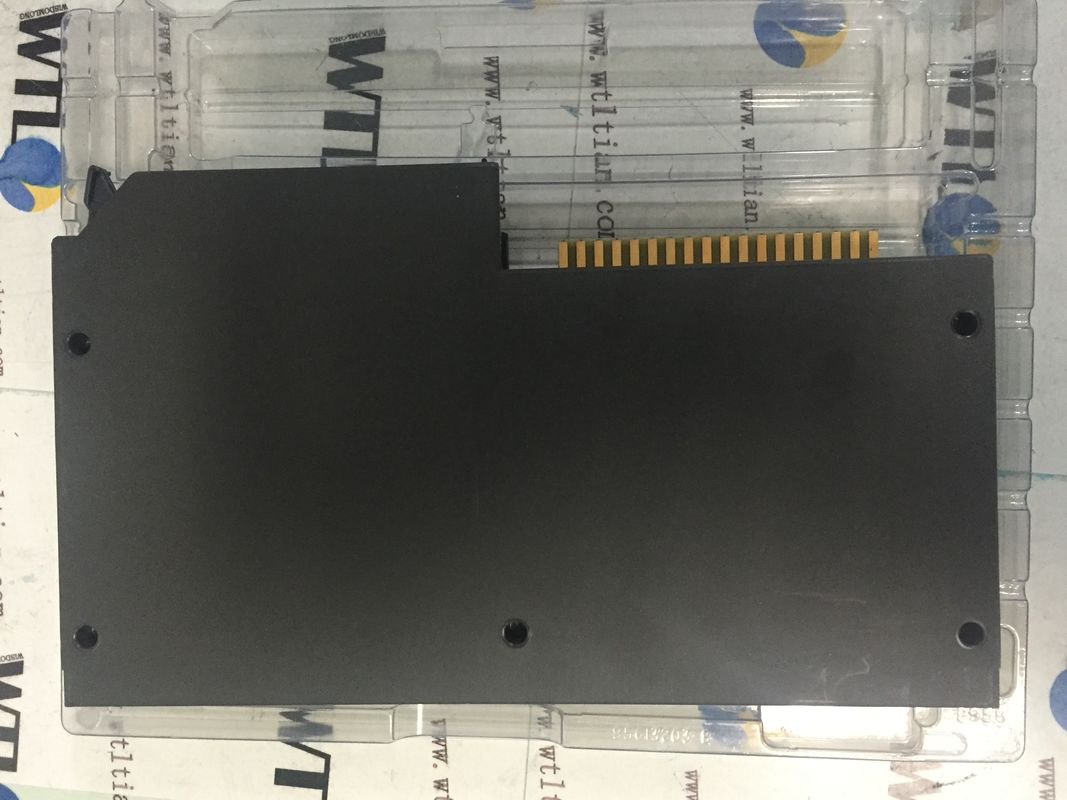

알렌-브래들리 / 로크웰 자동화 1771-IXE CONTROLLOGIX PLC 5 아날로그 입력 모듈

알렌-브래들리 / 로크웰 자동화 1771-IXE CONTROLLOGIX PLC 5 아날로그 입력 모듈

1771-ixe를 위한 기술 :

1771-IXE 모듈은 알렌-브래들리 / 로크웰 자동화로부터 이용가능합니다. 그것은 컨트롤러들과 제어기 성분의 알렌-브래들리 / 로크웰 자동화 PLC 5 시리즈로부터 아날로그 입력 모듈의 고립된 유형입니다. 1771-IXE 절연된 아날로그 입력 모듈은 모든 PLC 5 시리즈 게시판 1771 샤시와 함께 사용될 수 있습니다. 그것은 작동을 위해 연결될 필요가 있는 알렌-브래들리 1771-WI 와이어링 암으로 적재합니다. 1771-IXE 절연된 아날로그 입력 모듈은 양쪽 열전대 입력 모듈과 밀리볼트 입력 모듈입니다.

1771-ixe를 위한 기술적 요구
제조사 로크웰 자동화
브랜드 알렌-브래들리
시리즈 PLC 5
부품번호 / 카탈로그 번호 1771-ixe
모듈 타입 열전대 / 밀리볼트 입력 모듈
입력 8, 모든 같은 유형 또는 4 각각의 2 다른 유형의 번호
업데이트 50 milliseconds/8 채널을 보내세요 ; 15가지 비트 + 신호
열전대 입력 유형 E형, Ｊ, Ｋ, Ｔ, Ｒ와 Ｓ
전압 범위 E형, Ｊ, Ｋ, Ｒ, Ｓ, Ｔ +/- 99.99 mV
저항 입력 유형 +/- 100 mV
전류 범위 이용 불가능
냉 접합 배상 0-60 Deg. 셀시우스
데이터 형태 4-디지트 BDC ; 2의 보수 2원체 ; 손상된 중요성 2원체
후면 현재 750 밀리암페어
결의안 1 Deg. 셀시우스 ; 1 Deg. 파렌에하헤이트
필요한 외부는 어떤 것도 강화하지 않습니다
1771 입출력과 블럭 전송을 사용하는 어떠한 A-B 프로세서 프로세서 호환성
모델 상태는 일찍이 모형을 만듭니다
보정 자동 보정 (벌충과 획득)
샤시 호환성 어떠한 1771 입출력 샤시
전형적인 AC 신호 지연은 45 (+/- 15) 부인을 (중단합니다)
전형적인 DC 신호 지연은 50명의 부인을 (중단합니다)
탑재 가능한 랙을 탑재하기
입출력 8 플로팅 차이의 수
UPC 10612598114280

다른 뛰어난 제품

1756-L55M12에 대하여

알렌-브래들리 1771-ixe는 PLC 5 아날로그 입력 모듈입니다. 그것은 열전대 / 밀리볼트 입력 모듈입니다. 이 모듈은 블럭 전송 읽기와 기입 (BTR)와 입력 데이터 단어를 그것의 메모리에서 PLC 프로세서로 이동시키기 위한 (그런데) 지시를 이용합니다. 1771-IXE는 1771개 입출력 샤시에서 설치를 위해 단일 슬롯이 요구되고, 어떤 외부 전력 공급 장치도 필요로 하지 않습니다. 1771-IXE 모듈은 열전대를 위한 8개의 떠있는 차동 입력 또는 타입 Ｅ와 Ｊ, Ｋ, Ｔ, Ｒ와 Ｓ 열전대와 +/-100 밀리볼트를 포함하는 밀리볼트 입력 범위를 가지고 있습니다. 또한 8개 입력은 같은 유형 또는 4 각각의 2 다른 유형의 허락됩니다. 1771-IXE는 0 내지 60 도 섭씨와 +/-0.5 섭씨 온도 정확도의 범위와 냉접점 보상을 포함합니다. 그것은 1 섭씨 온도 또는 1 화씨온도의 온도 해상도와 10 uV의 밀리볼트 결의안으로 셀시우스 또는 화씨의 선택 가능한 온도 눈금을 가지고 있습니다.

알렌-브래들리 1771-IXE는 5V에 750mA의 후면 전류 부하를 요구하고, 8개 채널마다 50 밀리초의 채널 업데이트 시간을 있습니다. 그것의 배선은 모듈을 대체할 때 와이어를 끊기 위한 필요를 없애는 1771-WI 필드 와이어링 암에 연결됩니다. 1771-IXE는 4.25 와트의 최대 파워 분해와 14.5 BTU / 시간의 최대 열 소산을 가지고 있습니다. 걸림쇠는 이 모듈을 단지 받아들이는 핀 20 내지 22와 핀 24 내지 26 사이에 놓여질 것입니다. 1771-IXE 모듈은 사용자에 의해 선택 가능한 높은 것과 저온 알람을 가지고 있습니다. 그것은 에너지와 결함 상태를 위한 프런트 패널에 그린 런과 빨간 FLT 방식 지표를 포함합니다. 전원공급 동안, 그것은 자기 진단 회로를 수행하고, 상태를 보고합니다. 그것은 경우 열전대 불량에서 오픈-코이르쿠이트 탐지를 제공합니다. 자동적으로 전위차계의 필요를 없애면서, 1771-IXE는 각각 채널을 위해 벌충과 획득을 눈금 보정합니다.

알렌-브래들리 1771-IXE는 8 (8) 열전대와 아날로그 입력 모듈이고 밀리볼트 입력 채널입니다. 이 모듈은 어떠한 PLC5 샤시와 설치를 위해 적합합니다. 이 모듈은 셀시우스와 평균 율음계에 대해 구성될 수 있습니다.

이 모듈은 직접적으로 1771개 샤시 슬롯에 장치하는 한 개의 슬롯 모듈입니다. 전원 공급기가 후면 전력을 모듈에게 제공하기 위해 적당히 분류된다고 어떠한 열린 슬롯도 규정한 것이에게 설치할 수 있습니다. 이 열전대 / 밀리볼트 입력 모듈 지지체 열전대 타입 Ｅ, 지원받는 동안 Ｊ, Ｋ, Ｔ, Ｒ와 Ｓ는 밀리볼트 가치는 +/- 100mV입니다. 이 모듈은 냉접점 보상을 구비합니다.

이 모듈은 -270 내지 1000 Deg와 같은 측정 범위에 사용하기 위해 적합합니다. 셀시우스, 1200 Deg에 대한 -210. 셀시우스, 1380 Deg에 대한 -270. 셀시우스, 1780 Deg에 대한 -50. 셀시우스, 400 Deg에 대한 -270. 셀시우스.

써머커플 센서가 체온 측정기인 것처럼 이 모듈은 온도 응용에 사용하기 위해 특히 적합합니다. 덧붙여, 저항 입력 호환성은 일반적으로 공장 자동화 앱에서, 기기의 치환을 측정하는데 사용될 수 있습니다.

이 모듈은 1 Deg의 온도 해상도를 가지고 있습니다. 셀시우스 또는 1 Deg. 화씨. 그것은 모니터링해서 또한 높아 규정된 사용자와 인간 마킨 인터페이스 (HMI) 또는 감시 제어와 데이터 수집 (SCADA) 시스템에 연관될 수 있는 낮은 과열 경보를 갖춥니다.이 모듈은 2원체 또는 BCD 포맷으로 용인된 밀리볼트 신호를 변환합니다. 그것은 국제 실용 온도 눈금 표준, NBS-MN-125의 열전쌍 선형화를 가지고 있습니다.
