GE 파눅 IC693CPU363에 대하여

IC693CPU363은 GE 파눅에 의해 제조됩니다. 이 모듈은 프로그램 논리 제어기들 (PLC)의 시리즈 90-30으로부터 제어기입니다. 이 제어기는 프로그래밍 워크스테이션, 인간 기계 인터페이스 (HMI), 감시 제어와 데이터 수집 (SCADA), 데이터베이스와 같은 호환 장치와 다른 3번째 당 하드웨어와 기기 사이의 운영된 통신 교환과 더불어 그것의 사용자 메모리 이내에 저장된 사용자 프로그램을 실행하는 것에 책임이 있습니다.

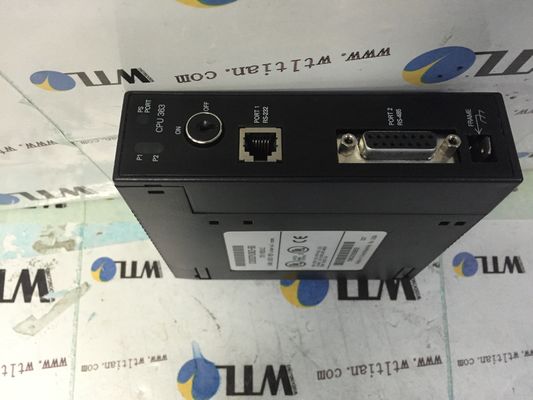

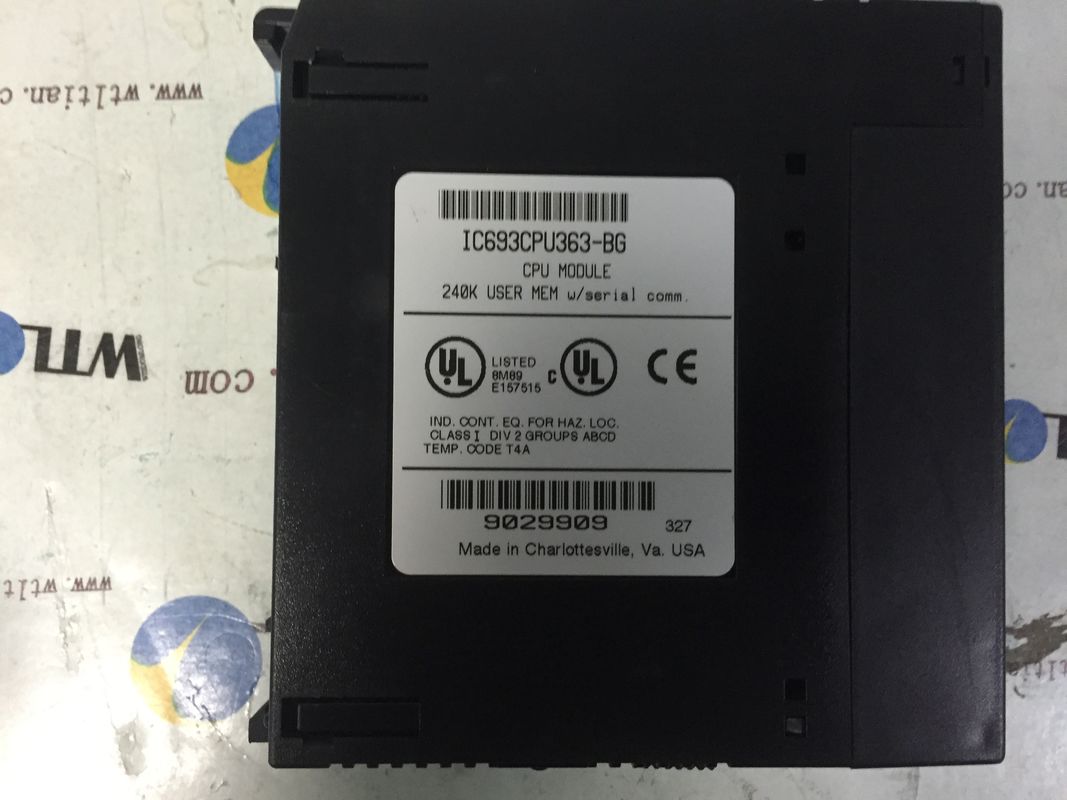

IC693CPU363은 25 마하즈의 클럭 속도와 불 접촉을 위한 1K의 논리 당 0.22명의 부인의 전형적 스캔 속도와 80386EX 프로세서를 특징으로 합니다. 다른 등록과 내부 기능을 수용하기 위해 내부로 분할되는 240KB에 대한 이 제어기 양에 대한 임베디드 메모리. 그것은 2 (2) 직렬 포트, 15 핀 서브-D 연결기를 가지고 있다면서, 기타 포트가 둘다 RS232와 RS485 통신 표준을 지원하는 동안 RJ45의 물리적 인터페이스를 가지고 있는 1 (1) 공항을 가지고 있습니다. 그것은 또한 전원 공급기위에 위치하는 제3 RS485 항구를 가지고 있습니다. 이 모든 공항은 다운로드, 사용자 프로그램의 업로드를 허용하고 위임 임무와 프로그램의 미세 조정을 수행합니다. 이러한 항구는 독립적으로 작동하고, 시각화 성분과의 통신과 같은 다른 자료 교환 기능을 수용하기 위해 동시 작동을 위해 구성될 수 있습니다. IC693CPU363에 의해서 지원된 다른 통신 프로토콜은 이더넷, FIP, 프로피버스, GBC, GCM, GCM+ 옵션모듈입니다.

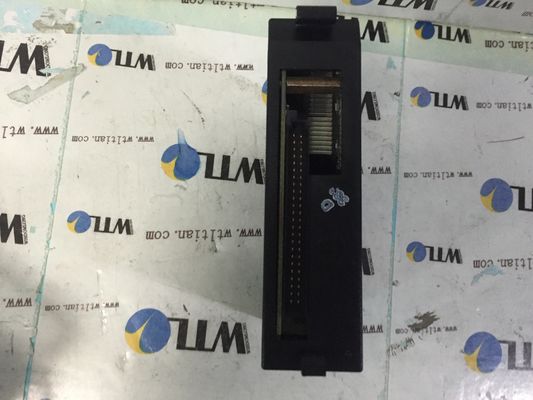

IC693CPU363은 한 개의 슬롯 모듈입니다. IC693CPU363이 설치되는 더 로컬 밑판을 포함하여 그것은 최고 8 (8)까지 밑판을 취급할 수 있습니다. 최고 7 (7)까지 원격 또는 분포된 입출력은 IC693CPU363에 의해서 지원됩니다.

세 짜맞춘 직렬 포트는 IC693CPU363 CPU 모듈에 이용 가능합니다. 전원 공급용 커넥터를 통하여 접근하기 쉬운 직렬 포트는 SNP / SNPX 슬레이브 프로토콜을 둘다 지원합니다. 이 직렬 포트는 전원 공급기의 전면 우측 위의 여닫이 문을 열음으로써 접근될 수 있는 15 핀 디-형 암놈 커넥터를 가지고 있습니다. 이 직렬 포트는 프로그래밍 소프트웨어 또는 GE 파눅 손에 들수 있는 프로그래머를 운영하고 있는 PC에 연결대서 사용될 수 있습니다. 직렬 포트 1과 2는 SNP / SNPX 마스터 / 종속부와 RTU 슬레이브 프로토콜을 지원합니다. 옵션널 이더넷과 프로피버스 통신 모듈은 이용 가능하고, IC693CPU363 CPU 모듈과 함께 사용될 수 있습니다. IC693CPU363 모듈은 주기적 하위경로 특징을 지원합니다. 사용자 RAM 뿐 아니라 IC693CPU363 CPU 모듈은 또한 CPU 펌웨어를 저장해서 사용되는 플래쉬 메모리를 지원합니다. 펌웨어 배포 9.0으로, 모듈은 또한 부동 소수점 산술을 지원합니다.
