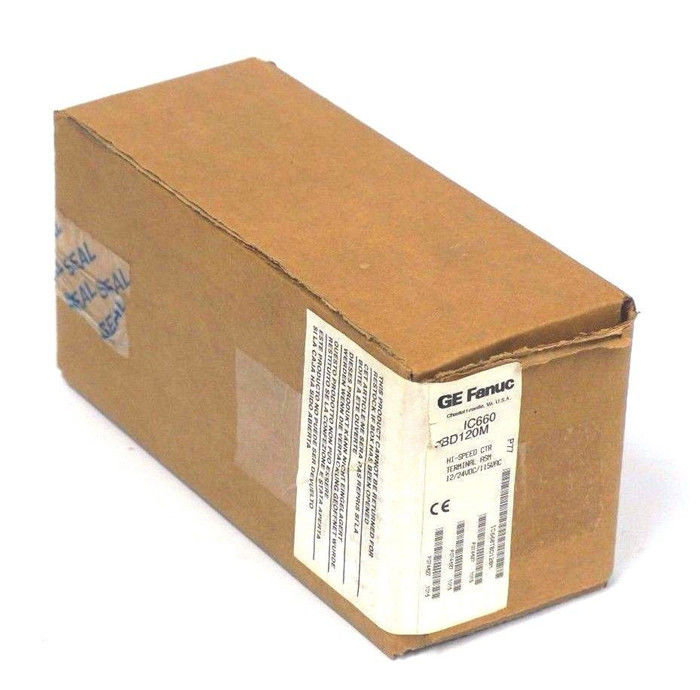

GE IC660TBD120 60 밀리 Amps 전형적 250 밀리 Amps 최대 1.8 킬로그램

GE IC660TBD120 60 밀리 Amps 전형적 250 밀리 Amps 최대 1.8 킬로그램

제품 정보 GE IC660TBD120 :

IC660TBD120 단자판은 천재 입출력 일련의 일부이고 그것이 GE 파눅에 의해 설계됩니다. 단자판은 93 내지 132 볼트 AC의 작동 전압 범위와 47 내지 63 헤르츠의 주파수 범위를 가집니다. 그것 뿐 아니라 단말기의 잔물결은 10% 최대이고 그것이 또한 10 내지 30 볼트의 동작 범위로 직류 전원들에 연결될 수 있습니다.

AC 작동 요구사항은 전형적 경향의 60 밀리앰프와 최대 전류의 250 밀리앰프를 포함합니다. 그것 뿐 아니라 직류 전원은 200 내지 300 밀리앰프의 전류 범위를 필요로 합니다. IC660TBD120 단자판은 고속 카운터 블록 유형을 특징으로 하고 그것이 DC 작전을 위해 A 교류 작동을 위한 1가지 사이클의 드롭아웃 시간과 12 볼트에 있는 10 밀리초 또는 24 볼트에 있는 75 밀리초의 드롭아웃 시간을 있습니다.

IC660TBD120 단자판은 소재 취급, 프로세스 컨트롤, 운동 제어, 터빈 유량계와 벨로시티 측정 적용과 같이 적용을 위해 사용됩니다. 특색있는 카운터 블록은 완전히 쉽게 잘 믿고 그것이 다양한 PLC 성분과 호환 가능합니다. IC660TBD120 단자판은 고주파 파일러가 선택될 때 200 킬로헤르쯔를 포함하는 카운트 속도를 가지고 저주파가 여과한 40 헤르츠는 사용됩니다.|

단자판은 표준 침입에 있는 2 볼트와 0.5 Amps의 전류 등급에 있는 0.25 볼트의 출력 전압 드롭을 가지고 있습니다. 단말기는 출력 당 3 Amps의 최대 유입 전류와 4 Amps의 최대 회로 과전류 한계를 가지고 있습니다. 최대 블록 지속 상태 출력 전류는 2 Amps입니다

블록의 4 생산 출력 전원 연결 :
(O1 에서 O4는) 5VDC 내지 30VDC 원천을 요구합니다.만약 논리 수준 신호가 생산량을 위해 필요하고 그들의 전체 로드가 200mA 이상이지 않을 것이라면, 블록의 +5V 생산량이 전원으로서 사용될 수 있습니다.
출력 전원은 또한 블록 전력 또는 분리된 직류 전원을 위해 사용된 똑같은 DC 원천에서 발생할 수 있습니다. VL+를 연결시키기

어떤 블록 출력 (O1 에서 O4)가 사용된, 점퍼인지 블록은 VL+에 대한 +5V 출력입니다.

만약 VL+가 연결되지 않으면, 블록이 잘못된 작동안하는 스위치 메세지를 발생시킬 것입니다. 블록의 +5VDC를 사용하기 위한 +5V 단말기로부터의 출력 전원은 출력 전원 원천, 점퍼로서 VL+에 대한 +5 볼트 비단자를 출력했습니다.

DC 백업과 교류 전력을 위한 설명을 보세요. DC 차단 블록 전원 IF 출력으로부터의 출력 전원은 블록 전력, DC+에 대한 점퍼 VL+를 위해 사용된 똑같은 DC 원천에 의해 강화될 것입니다.

분리된 DC 원천으로부터의 출력 전원은 출력 전원이 한 분리된 외부 DC 원천에서 (블록 전력을 위해 사용된 not the same 전원 공급기) 발생할 것인지, VL+와 DC 단말기를 가로질러 외부 소스를 배치하세요.

IC660TBD120 'Ｓ 세부 사항 :
