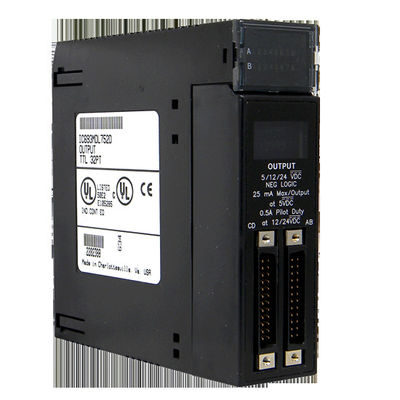

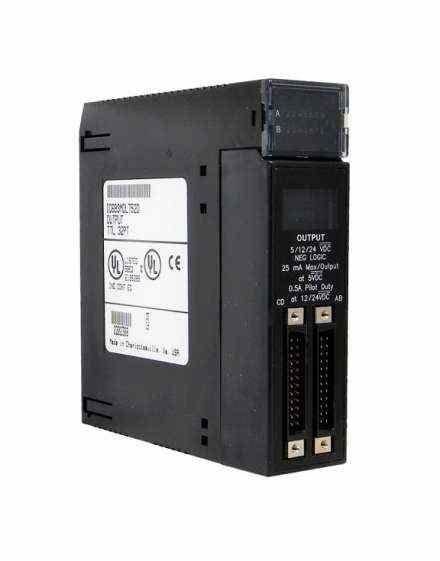

GE IC693MDL752 출력 모듈 32 포인트 부정 논리 5/12/24 VDC

GE IC693MDL752 출력 모듈 32 포인트 부정 논리 5/12/24 VDC

제품 정보 GE IC693MDL752 :

IC693MDL752는 시리즈 90-30 프로그램 논리 제어기 (PLC) 제품군으로부터 듀얼-모드 분리 출력 모듈입니다. 이 제품군은 전에 그러나 GE 파눅에 의해 제조되고, 최근에 에머슨 자동화에 의해 획득됩니다. 이 모듈은 12/24 VDC 방식과 5VDC TTL 방식을 지원하고 논리 출력 모듈을 부정합니다. 그것은 각 그룹이 각각 8 (8) 다중을 가지고 있다면서 4 (4)의 그룹에서 32 (32) 포인트 출력을 특징으로 합니다.

모듈의 작동 모드에 따라, 시점 당 출력 전류는 다릅니다. 특히, 12/24 VDC 방식으로, TTL 방식에 작동하기 위해 구성될 때, 각각 출력 채널이 0.25 마의 출력 전류 등급을 가지고 있는 동안 모듈의 출력 전류 등급은 그룹마다 4 암페어와 커먼핀마다 3 암페어 최대, 점마다 0.5 암페어입니다. 유사하게, 출력 전압은 선택된 방식에 따라 다릅니다. 12/24 VDC 방식에, 출력은 전압 범위는 10.2입니다 - 24 VDC의 공칭출력과 28.8 VDC. TTL 방식을 위해, 출력 전압 레인지는 4.75 VDC - 5 VDC의 명목상의 출력 전압과 5.25 VDC입니다.

각각 출력 그룹은 사용가능한 유연성을 제공하여 12/24 VDC 또는 TTL 방식에서 작동하도록 독립적으로 쉽게 잘 믿습니다. 이 모듈은 분야 측면과 논리 측면 사이의 1500 볼트와 그룹 사이의 250 볼트의 차단을 평가했습니다. 특히 이 모듈에 출력 장치를 배선할 때 2 (2) 방법은 권고되고, 직접법이 더 케이블의 다른 방향의 발단이 있는 동안 한쪽 끝이 예비 조립식 연결기인 IC693CBL327과 IC693CBL328 사전설치 케이블의 사용으로 리드를 날립니다. 빨리 단자 블록을 이용하는 TBQC 방법이 연결시킨 지원 방법이 인 또 다른 것.

IC693MDL752는 5 내지 24 볼트 DC가 GE 파눅으로부터 시리즈 90-30 PLC를 위한 TTL 부정 논리 출력 모듈을 평가했다는 것 입니다. IC693MDL752 부정 논리 출력 모듈은 서로를 고립되는 4개 그룹에 배열된 32 분리출력을 제공합니다. 4개 출력의 각 그룹은 그 자체의 공통인 것 가지고 있습니다. 모듈 위의 생산량은 ON 상태가 활동적 로우 출력 상태에 해당되는 유형 출력 또는 부정적 논리 출력을 가라앉히고 있습니다. IC693MDL752 부정 논리 출력 모듈은 2 작동 모드를 가지고 있습니다. TTL 방식으로, 출력된 모듈은 5 볼트 직류전압을 가로질러 로드를 바꿀 수 있고 그들이 핵심마다 25 밀리앰프의 피이크 전류를 가라앉힐 수 있습니다. 12/24 볼트 DC 방식으로, 출력된 모듈은 12 내지 24 볼트 DC 위에서 로드를 바꿀 수 있고 그들이 핵심마다 0.5 Amps의 피이크 전류를 가라앉힐 수 있습니다.

IC693MDL752 부정 논리 출력 모듈 위의 출력의 각 그룹은 어떠한 특정 응용에도 필요한 작동 모드로 사용될 수 있습니다. 다양한 작동 모드로 다른 단체를 사용할 때, 전기적 잡음의 효과는 고려하여야 합니다. 통합된 풀업 저항기는 각각 출력점에 제공됩니다. 논리 측면과 분야 측면 사이의 후면 차단은 옵토커플러를 통해 제공됩니다. IC693MDL752 부정 논리 출력 모듈 위의 발광 다이오드 표시기는 출력점에게 상태 갱신을 제공합니다. IC693MDL752 부정 논리 출력 모듈은 32 약간의 분리출력 자료를 사용합니다.

IC693MDL752 부정 논리 출력 모듈부터 출력 회로까지 연결은 I/O 모듈에서 전면에 설치되는 2 남자 24 핀 연결기를 통하여 만들어집니다. TTL 방식으로 그리고 12/24 볼트 방식으로 최대 전류 출력정격은 각각 점마다 25 밀리앰프와 0.5 Amps입니다.
