| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC693MDL931 |
| 가격: | 협상 가능 |
|---|---|
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 출력 전압 레인지: | 10.2-28.8 VDC (12/24 VDC 방식) ; 4.74 - 5.25 VDC (TTL 방식) |
|---|---|---|---|
| 출력 접속: | 2 Ｘ 24 핀 연결기 | 보증: | 1년이요 |
| 최대 유입 전류: | 4.6 한 20명의 부인에 대해 | 출력 그룹: | 4 |
| 출력점: | 32 | 호환성: | GE 화낙 90-30 플크스 |

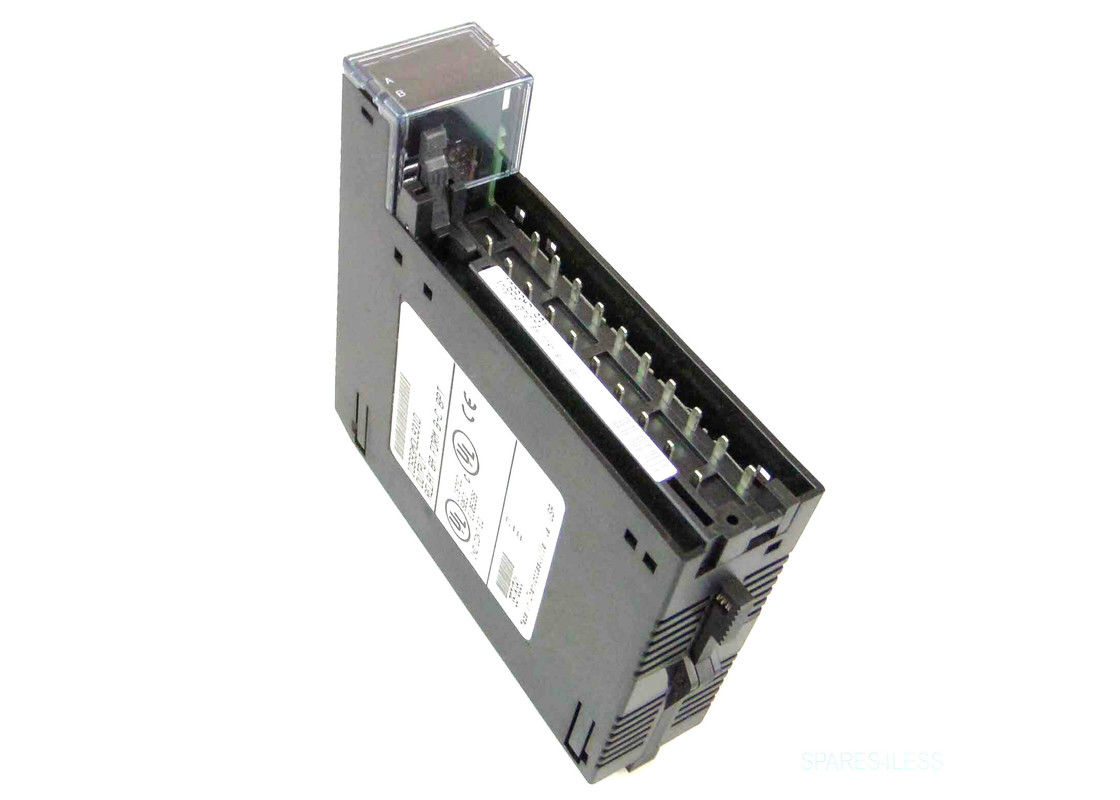

GE IC693MDL931은 모듈 고립된 릴레이 출력 8 AMP 8 핵심 노스캐롤라이나를 출력하고, Ｃ 5-30 VDC 출력 5-250 VAC 출력을 형성합니다
제품 정보 GE IC693MDL931 :
IC693MDL931은 GE 파눅의 제조된 90-30 프로그램 논리 제어기 시리즈로부터의 고립된 계신기 출구 모듈입니다. 그것은 명목상으로 24 볼트 DC, 120/240 볼트 AC, 50/60 Hz의 정격 전압을 가지고 있습니다. 각각 분리된 산출물은 UL 설치를 위해 모듈 당 20 Amps 최대와 8 Amp 저항력이 있는 최대를 위한 것입니다.
그것은 출력 부하를 제어해서 사용자에게 4 상시폐쇄하고 4 형식 Ｃ 중계기 회로를 제공합니다. 각각 회로는 항시 밀폐된 접촉 또는 평시 개방 접점을 위해 8 amps의 출력 스위칭 능력을 가집니다. 또한, 각각 출력 중계기는 다른 중계기로부터 고립되고 각각 중계기가 분리된 공통 전력 출력 터미널을 가지고 있습니다. IC693MDL931이 시리즈 90-30 중 나머지로서 다음과 같은 가능성 응용을 위한 저가의 솔루션입니다 : 모터 스타터들과 솔레노이드와 지표. 사용자는 AC을 공급할 것이거나 필드 장치를 작동시키기 위한 DC 전력이 이 모듈에 연결되었습니다.
DC 전력 공급 장치 IC695PSD040 또는 PSD140과 함께 사용될 때, 특별한 주의는 소스 전압에서 드롭아웃이 이 모듈에 의해 보이고, 중계기 드롭아웃을 야기시킬 수 있기 때문에 IC693MDL931 모듈이 잡혀야 합니다. 이 모듈 위의 어떤 퓨즈가 없습니다. IC693MDL931 모듈은 각각 점의 ON / 차단 상태를 제공하는 장소에서 발광 다이오드 표시기를 가지고 있고 모듈의 상부에 위치합니다. LED는 각렬에서 8 녹색 LED와 2개의 수평 행에 배열됩니다. 이 모듈은 출력 상태를 위해 A1 에서 8에게 A1 에서 8 라벨을 붙인 위 열을 사용합니다 ; 하부 열은 사용되지 않고 퓨즈 LED가 사용되지 않습니다.
삽입물은 여닫이 문의 안쪽과 바깥쪽 표면의 사이에 들어갑니다. 모듈의 내부를 향한 표면은 (여닫이 문이 닫힐 때) 정보를 배선하는 회로를 가지고 있고 회로 식별 정보가 외면에 기록될 수 있습니다. 삽입물의 외부 좌단은 고전압 모듈을 보여주기 위해 빨갛어 컬러-코드. IC693MDL931은 RX3i와 같은 5 또는 10 슬롯 밑판의 어떠한 입출력 슬롯에서 또는 일련 90-30 PLC 시스템에서 설치될 수 있습니다. 이 모듈이 어떠한 후면에서 뜨거운 교체 작동으로 적합하지 않다는 것에 주목하는 것은 매우 중요합니다. 이동하여 뜨거워지세요, 그러면 이 모듈을 후면에 삽입하는 것 모듈 또는 다른 시스템 구성품에 대한 손상을 야기시킬 수 있습니다.
| 정격 전압 | 50/60 Hz인 24 볼트 DC, 120/240 VAC (명목상이 - 예외를 위한) 다음 표를 봅니다 |
| 출력 전압 레인지 | 5 내지 30 볼트 DC |
| 5 내지 250 VAC, 50/60 Hz | |
| 모듈 당 출력 | 8개의 분리된 산출물 |
| 차단 : | |
| 후면에 그리고 프레임 접지에 처리되세요 |
연속적인 250 VAC ; 1 분 동안 1500 VAC |
| 점 대 점 | 연속적인 250 VAC ; 1 분 동안 1500 VAC |
| 최대 적재량 | 출력 당 8 Amps 저항력이 있는 최대 |
| UL 설치 최대 적재량을 위한 모듈 당 20 Amps 최대는 보여지는 것으로서 대기 온도에 의존합니다. | |
| 최소 부하 | 10mA |
| 유입 전류 | 한 주기를 위해 최대인 8 Amps |
| 응답 시간에 | 15 부인 maximum1 |
| 반응 차단 타임즈 지 | 15 부인 maximum1 |
| 출력리크전류 | 250 VAC, (25' Ｃ (77' Ｆ))에 있는 1mA 최대 |
| 소비 전력 | 6mA 계속) 5 볼트로부터 (모든 출력은 후면 110mA에 계속) 후면 위의 중계기 24V 버스로부터 (모든 출력을 버스로 나릅니다 |
| 이 모듈이 DC 전력 공급 장치 IC695PSD040과 함께 사용되거나 소스 전압에서 드롭아웃이 이 모듈에 의해 보이고, 중계기 드롭아웃을 야기시킬 수 있기 때문에 PSD140, 특별한 주의가 취하여야 한 1. | |
IC693MDL931 'Ｓ 세부 사항 :
우리의 브랜드 :
처음으로 1는 우리에게 브랜드를 보내고 문패, 조사를 위한 양의 코드 / 사진을 모델링합니다. 그리고 나서 우리는 인용문을 당신에게 보낼 것입니다. 모델과 양을 확인한 후, 그리고 나서 우리는 당신에게 PI를 바랍니다.
2, 당신이 Paypal/ 웨스턴 유니온 / 무역 assurance/ 전신환에 의해 이동할 수 있습니다. 우리가 대금을 받았을 때, 그러고는 우리는 가능한 빨리 당신을 위한 주문으로 준비하기 시작할 것입니다.
