| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC697MDL940 |
| 가격: | 협상 가능 |
|---|---|
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 부하 전류: | 모듈 당 16 Amps, 그룹 당 4 Amps |
|---|---|---|---|
| 최소 부하: | 10 마 | 보증: | 1년이요 |
| 정격 전압: | 120/240 볼트 AC 또는 5/24/125 볼트 DC | 최대 전력: | 480 VA (AC 로드) 또는 60 와트 (DC가 로딩됩니다) |
| 전류: | 750 마 | 전환 주파수: | 20 분당 사이클수 |

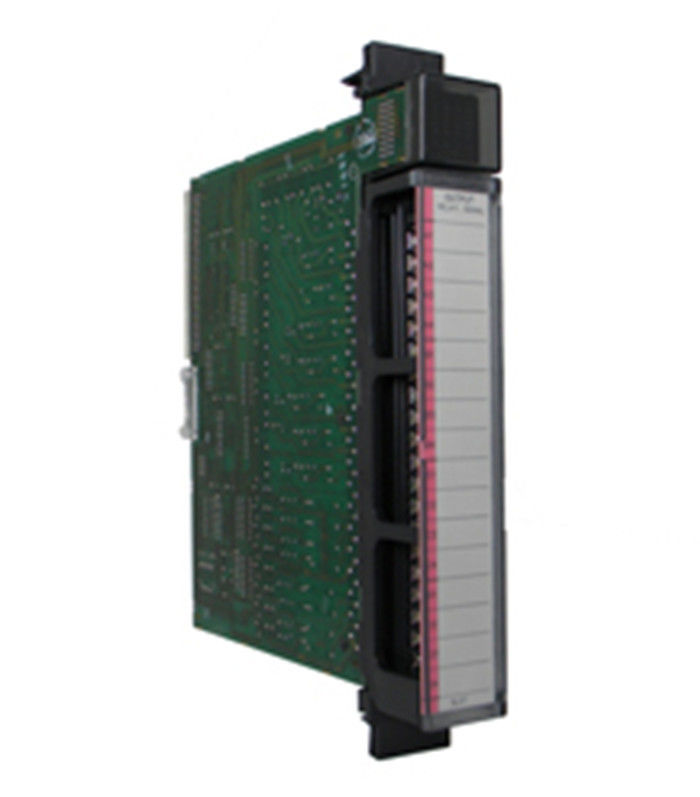

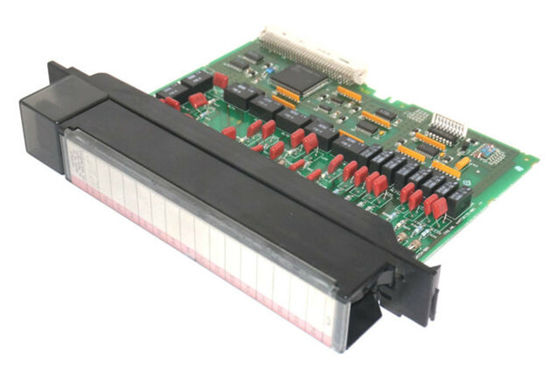

GE IC697MDL940 출력 모듈 16 핵심 릴레이 출력 16 AMPS 120/240 VAC 또는 5/24/125 VDC 480이 VA 또는 60 와트
제품 정보 GE IC697MDL940 :
IC697MDL940은 시리즈 90-70 프로그램 논리 제어기 (PLC) 모듈, 특히 총 16 (16) 중계기 다중과 계신기 출구 모듈입니다. 특히, 그것은 접촉이 각각 보내는 4 (4) 형태의 2 (2) 조에서의 8 (8) 형태 C 접점 출력과 8 (8) 형태 에이 또는 비접점 (아웃되지 않은 잔류 선수)을 가지고 있습니다. 이 모듈은 AC 부하를 위한 480 VA의 최대 전력 소모로 120/240 VAC 또는 5/24/125 VDC의 명목상 전압 정격을 가지고 있거나 DC를 위한 60 와트가 로딩됩니다.
그것은 47-63 Hz에 5부터 265 VAC까지 2.0 amps의 최대 적재량 전류 등급을 가지고 있습니다 ; 2.0 5부터 30 VDC까지 amps ; 0.2 단지 모듈의 최소부하전류가 10 마인 동안 접촉이 출력하는 형식에 적용가능한 31부터 125 VDC까지 amps와 31부터 150 VDC까지 0.2 amps. 각각 출력 채널은 유도성 부하와 함께 사용될 때 때때로 양쪽이 변화와 20 분당 사이클수의 전환 주파수의 신호를 보낸 10 부인 포의 최대 반응 시간이 있습니다. 출력 접촉물이 저항력이 있는 유도성 부하에 기계적 동작과 1,000,000 전기 적 동작을 위해 0.2 오옴의 최대 콘택 저항과 20,000,000 작전의 예상된 접촉 생명체와 은납계 합금으로 만들어지는 동안 전기자형을 이동하면서, 이 모듈의 출력 중계기는 고정 코일입니다. IC697MDL940의 각각 출력은 0.015 ufd 커패시턴스 값으로 47 오옴부하 저항기와 축전기로 구성되는 완충기 회로를 따라 짜맞춘 채널 보호로서 사용된 3 암페어 퓨즈로 설치됩니다.
IC697MDL940 출력 중계기 모듈은 GE 파눅의 설계되고 제조된 출력 중계기 모듈입니다. 모듈은 일반적으로 시리즈 90-70으로부터의 GE PLC 장치와 함께 사용되고 그것이 보호를 위한 3-AMP 평가된 퓨즈를 갖추고 있습니다. 모듈은 300,000 내지 1,000,000 작업의 전형적 접촉 목숨을 가지고 그것이 저항부하를 위한 0.1 내지 2 Amps와 유도성 부하를 위한 0.05 내지 1 Amp의 최대 부하 전류를 가지고 있습니다. 이 특별한 GE 파눅 모듈은 양쪽 교류 & 직류 작동을 위해 설계되고 그것이 120 내지 240 볼트 AC 또는 5, 24, 또는 125 볼트 DC의 전압 정격을 운영할 것을 포함합니다.
모듈은 16개 출력을 가지고 있고 그것이 (단지 AC 전압을 위한) 47 내지 63 헤르츠의 동작 주파수를 특징으로 합니다. 출력점의 구성은 형태 Ｃ에 구성된 8 점을 포함하고 시점의 동일 번호가 형태 A에서 배열했습니다. 서류 Ｃ에 출력점은 분리되고 다른 포인트가 2개 그룹에 위치합니다.
GE 파눅 IC697MDL940 출력 릴레이 모듈의 차단 전압 정격은 1500 볼트이고 그것의 전환 주파수가 유도성 부하를 위한 20 분당 사이클수입니다. 모듈은 120 볼트 AC에 있는 1 밀리앰프의 최대 출력 전류 누설과 모듈 당 16 Amps 또는 그룹 당 4 Amps의 최대 부하 전류를 가지고 있습니다. IC697MDL940 모듈의 정격 전류는 750 밀리엠프스입니다. 모듈의 응답 시간은 10 밀리초이고 그것이 AC 부하를 위해 480 볼트-엠프스의 최대 전력 정격을 특징으로 하고 DC를 위한 60 와트가 로딩됩니다. IC697MDL940 모듈은 0.2-오옴 최대 저항 평가로 은 합금 접점을 가집니다. 모듈은 무빙 접점으로 고정 코일 중계기를 가지고 있습니다.
| 중계형 : | 아마추어를 이동한 고정 코일 |
| 모듈 당 출력 : | 16 |
| 구성 |
8 점 - 형식 Ｃ (분리된 각각 핵심) 8 점 - 서류 에이 (그룹 당 4 점과 2개 그룹) |
| 차단 : |
1500 볼트 - 후면에 대한 어떠한 출력 서류 Ｃ 사이의 500 볼트는 그룹을 순회하거나 형성합니다 |
|
모듈 당 (저항력이 있는) 최대 부하 전류 조 (서류 에이)마다 |
16 amps 4 amps |
| 출력 스위칭 특성 | |
| 공칭 전압 평가 | 120/240 VAC 또는 5/24/125 VDC |
| 최대 전력 | 480 VA (AC 로드) 또는 60 와트 (DC가 로딩됩니다) |
| (저항력이 있는) 최대 부하 전류 | 2.0 5부터 265 VAC (최대), 47-63 Hz까지 amps |
| 2.0 5부터 30 VDC (최대까지) amps | |
| 0.2 31부터 125 VDC (최대까지) amps | |
| 0.2 31부터 150 VDC까지 amps (최대, 형식 한 단지) | |
| 최소부하전류 | 10 마 |
| 최대 출력 누출 | 120 VAC에 있는 1 마 |
| 응답 보충 시간 : | 10 밀리초 (최대) |
| 응답 휴일 : | 10 밀리초 (최대) |
| 전환 주파수 | 20개 사이클 / 분 (유도성 부하) |
| 접촉 유형 | 은납계 합금 |
| 콘택 저항 | 0.2 오옴 (최대) |
| 접촉 삶 | 기계적입니다 : 20 Ｘ 106 작동 |
| 전기적입니다 : 평가된 저항부하에 있는 105 작동 | |
| 보호 (각각 출력) | 3개 앰프 퓨즈 |
| 스너버 (R = 47 오옴, C = 0.015 이프드) | |
| 5대 Ｖ 버스로부터 요구된 경향 : | 750 마 |
| VME | 제도는 VME 기준 C.1을 지원하기를 계획했습니다 |
IC697MDL940 'Ｓ 세부 사항 :
기록 :
우리의 브랜드 :
처음으로 1는 우리에게 브랜드를 보내고 문패, 조사를 위한 양의 코드 / 사진을 모델링합니다. 그리고 나서 우리는 인용문을 당신에게 보낼 것입니다. 모델과 양을 확인한 후, 그리고 나서 우리는 당신에게 PI를 바랍니다.
2, 당신이 Paypal/ 웨스턴 유니온 / 무역 assurance/ 전신환에 의해 이동할 수 있습니다. 우리가 대금을 받았을 때, 그러고는 우리는 가능한 빨리 당신을 위한 주문으로 준비하기 시작할 것입니다.
