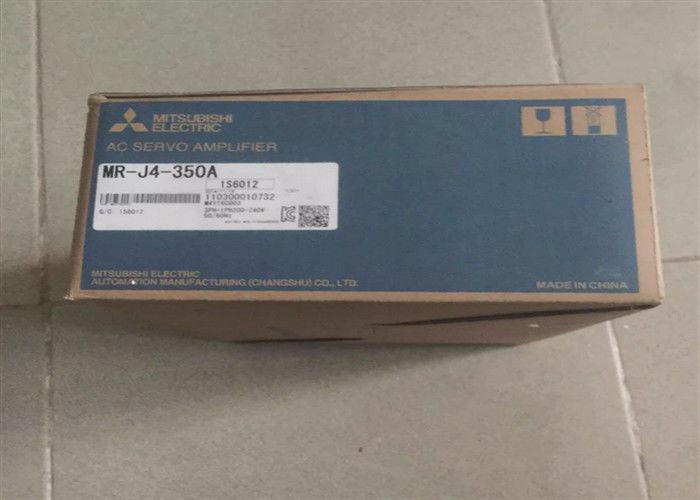

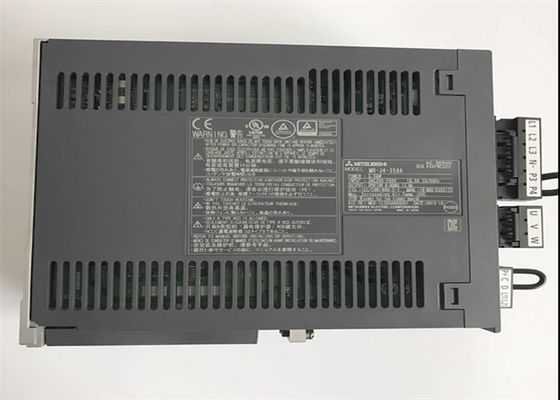

MR-J4-350A 미츠비시 산업적 서보 드라이브 Melservo-J4 3은 단계적으로 시행합니다

MR-J4-350A 미츠비시 산업적 서보 드라이브 Melservo-J4 3은 단계적으로 시행합니다

MR-J4-350A 미츠비시 산업적 서보 드라이브에 대한 제품 상세정보

• 아니오 생성하세요 : MR-J4-350A

• 제조사 : 미쯔비시 전기 기계（주）

• 시리즈명 : MELSERVO-J4 시리즈 1-주축 서보 증폭기

• 명령 인터페이스 : 범용 인터페이스

• 전압 클래스 : 200V

• 자동차 정격 출력 : 3.5 [KW]

• 서보 증폭기 모델 : MR-J4-350A

• 출력 정격 전압 : 3상 AC170 Ｖ

• 출력 정격 전류 : 17.0 [A]

• 전압과 주파수 (주기 1) : 50 Hz / 60 Hz인 3상 AC200 Ｖ ~ 240 Ｖ

• 정격 전류 (기록 14) : 16.0

• 허용 전압 변동 : 3상 AC170 Ｖ ~ 264 Ｖ

• 무방한 주파수 변동 : ± 5% 이내에

• 제어 회로 전원 입력 : 전압과 주파수 :50 Hz / 60 Hz인 싱글-피하세 AC200 Ｖ ~ 240 Ｖ

• 정격 전류 : 0.2 [A]

• 전력 공급 인터페이스 : DC24 Ｖ ± 10% (필요한 전류 능력 : 0.5 A (CN8 연결기 신호))를 포함하여

• 제어 수법 : 정현파 PWM 제어와 전류 제어 시스템

• 허용할 수 있는 축열 전력 :백

• 다이나믹 브레이크 : 짜맞춥니다 (기록 4)

• 통신 기능 : USB : 개인용 컴퓨터 (MR Configurator2 해당)로의 연결

• RS-422 / RS-485 : 최고 32까지 감원 1의 최대 : 엔 통신 (기록 10)

• 아날로그 모니터 : 2개 채널

• USB : 개인용 컴퓨터 (MR Configurator2 해당)로의 연결

• RS-422 / RS-485 : 최고 32까지 감원 1의 최대 : 엔 통신 (기록 10)

• 해당 (ABZ-단계 펄스)

• 2개 채널

• 4 마펄스스 / Ｓ ( 때 차동 수신기), 200 크펄스스 / Ｓ ( 때 개방 컬렉터)

• 인코더 분석 (서보 모터 혁명 당 결의안) : 22개 비트

• 한 전자제품 / 비가 = 1 ~ 16777215를 두배로 합니다, B = 1 ~ 16777215,1 / 10

• 0개 펄스 ~ ± 65535 펄스 (명령어 펄스 부대)

• ± 3 회전

• 설정을 매개변수화하거나 외부 아날로그 신호 (DC0 Ｖ ~ + 10 Ｖ / 최대 회전력)에 의해 지세요

• 아날로그 속도 명령 1 : 2000년, 내부 속도 명령 1 : 5000

• 10 Ｖ에 있는 DC0 Ｖ ~ ± 10 Ｖ / 정격 속도 (회전 속도는 [Pr입니다. PC12] 에 의해 변할 수 있습니다)

• ± 0.01% 또는 그 이하 (부하 변화 : 100%)에 대한 0%, 0% (전력 변동 : ± 10%) ± 0.2% 또는 그 이하 (대기 온도 : 25 아날로그가 속도가 날 때 단지 'Ｃ ± 10 'C)

• 명령

• 설정을 매개변수화하거나 외부 아날로그 신호 (DC0 Ｖ ~ + 10 Ｖ / 최대 회전력)에 의해 지세요

• DC0 Ｖ ~ ± 8 Ｖ / 최대 회전력 (입력 임피던스 : 10 고~ 12 kO)

• 설정을 매개변수화하거나 외부 아날로그 신호 (DC0 Ｖ ~ ± 10 Ｖ / 정격 속도)에 의해 지세요

• 비 컴플라이언트합니다 (기록 17)

• 2가지 유선 통신 방법 (기록 9)

• 미츠비시 고속 시리얼 통신

• 진단, 권력 모니터기능, 최고 트래이스 제어 (기록 15), 로스트 모션 보정 기능 (기록 15)

• 과전류 컷오프, 재생적 과전압 셧-오프, 과부담 셧-오프 (전자적 열식), 서보 모터 과열보호, 부호기 오류 보호, 재생적

• 오류 보호, 부족 전압 보호, 순시 전력 장애 보호, 과속도보호, 지나친 에러 보호, 자기극 탐지와

• 보호, 선 서보 제어 오류 보호

• STO (국제전기기술위원회 / EN 61800-5-2)

• EN ISO 13849-1 범주 3 PL Ｅ, IEC 61508 SIL 3, EN 62061 SIL CL 3, EN 61800-5-2 (기록 20)

• 8명의 부인 이하 (에너지 차단에서 떨어져 있는 STO 입력)

• 테스트펄스 차 : 1 Hz ~ 25 Hz, 테스트펄스 오프 타임 : 최고 1까지 부인

• 엠티트프드 100 [년] (314a)

• DC = 매체 (중간), 97.6 [%]

• PFH = 6.4 × 10 -9 [1 / h]

• 국제 표준과 국제법에 대한 해당, 순응하는 페이지가 언급하세요 기준.

• 중량 : 2.3 Kg
