| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC693MDL390 |
| 가격: | 협상 가능 |
|---|---|
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 명목상의 출력 전압: | 120 / 240 VAC |
|---|---|---|---|
| 상품 종류: | 출력 모듈 | 보증: | 1년이요 |
| 핵심 당 출력 전류: | 2A | 정격 전압: | 120/240 Ｖ AC |
| 출력 전압 레인지: | 85/264 Ｖ AC | 유입 전류: | 25 한 한 주기를 위해 |

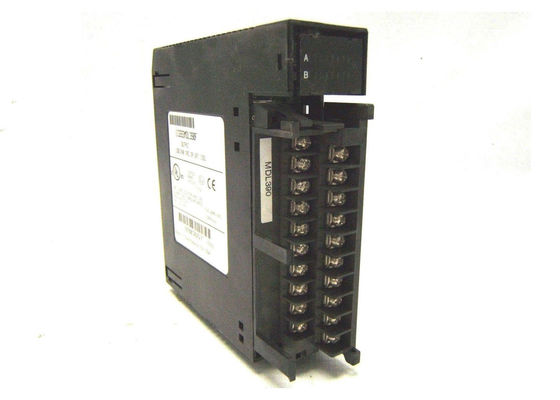

분리된 GE IC693MDL390 출력 모듈 2 AMP 5. 120/240 VAC
제품 정보 GE IC693MDL390 :
IC693MDL390은 프로그램 논리 제어기들 (PLC)의 시리즈 90-30 상품 카테고리에 속하는 5 (5) 채널 분리 출력 모듈입니다. 전에 지금 GE 파눅에 의해 제조된 채 에머슨 자동화 하에, 주로 85-264 VAC의 출력 전압 레인지와 50/60 Hz의 주파수를 제공하면서, 이 모듈은 개별적으로 고립된 다중을 특징으로 합니다. 2 암페어의 최대가 60 섭씨 온도의 작동 온도에 발생될 수 있는 동안 45 섭씨 온도에 있는 모듈 당 최대 출력 전류가 5 암페어인 동안 각각 출력 채널은 시점마다 2 암페어의 최대를 발생시킵니다. 각각 출력점 사이에, 논리 측면 차단에게는 분야 측면이 1500 VAC으로 평가되는 동안 차단 지지율은 500 볼트입니다. 최소부하전류가 100 마인 동안 출력 모듈은 단일 사이클을 위해 25 암페어의 최대 유입 전류를 발생시킵니다.
최대 출력 전압 드롭은 1.5 볼트에서 측정되고 최대 누출 전류가 120 VAC에 있는 3 마와 240 VAC에 있는 6 마입니다. 모듈의 출력 ON 상태 전환 지연 지속시간은 OF 대응을 위해 1 부인 동안입니다, 평가된 지연이 12 순환입니다. 이 모듈은 모든 출력이 에너지가 공급되는 마에 110의 후면 전류를 가지고 있습니다. 각각 출력 채널은 보호를 위한 3개의 A-평가된 퓨즈를 구비합니다. 게다가 저항기 - 축전기 완충기 회로는 일시적 전기적 잡음을 제거해서 또한 제공됩니다. 그것은 또한 각각 출력의 에너지화 상태를 묘사하는 개별적 LED 상태 표시기를 갖추고 한 개의 Ｆ LED가 퓨즈를 위해 지표가 또한 파열된 퓨즈을 보고에 제공된다고 생각했습니다.
IC694MDL350은 팩시스템 RX3i 프로그래밍 가능한 자동화 제어기 (정치활동 위원회)로부터의 AC 출력 모듈이 에머슨 자동화에 의해 지금 GE 지능형 플랫폼에 의해 전에 연단에서 연설한다는 것 입니다. 이 모듈은 74-265 VAC의 출력 전압 분노와 47-63 Hz의 주파수 범위를 전달하는 16 (16) 개별적으로 고립된 다중을 구비합니다. 이 모듈은 모든 생산이 5VDC 후면 공급으로부터 활동적이고 근본적인 마에 315의 소비 전력을 가지고 있습니다. 모듈의 최대 출력 전류 등급은 2입니다 한 30 도 섭씨 또는 1의 기온에 운영될 때 한 60 섭씨 온도에.
IC694MDL350은 1 분 동안 250 VAC, 연속적이고 1500 VAC의 차단 등급의 차단 등급을 분류하기 위해 논리 측면과 그룹에 분야 측면이 딸려 있습니다. 이 모듈의 통합된 진단 능력은 해임되거나 분리된 단자 블록을 리포팅을 포함합니다.
필드 장치의 종결 동안, IC694MDL350은 고유 번호 IC694TBS132로 확대된 스프링스타일 또는 고유 번호 IC694TBB032와 상자 형태, 부품번호 IC694TBB132와 확대된 박스스타일, IC694TBS032의 발주 번호와 태엽형과 같은 적합한 제거할 수 있는 단자 베이스의 어느 쪽을 사용하도록 요구됩니다. 이 모듈은 RX3i 후면의 단일 슬롯을 차지하고, 3.50에 대한 펌웨어 버전과 RX3i CPU를 따라 설치되거나 더 뒤입니다. 이 모듈은 시리즈 90-30 플랫폼으로 적합하지 않습니다.
개별적 상태 표시기는 이 모듈에 제공됩니다. 단자 블록이 모듈에 의해 탐지되지 않을 때 특별한 모듈 채널을 대표하고, 또한 에너지를 공급하는 TB LED가 딸려 있는 LEDS가 넘버링됩니다.
| 정격 전압 | 120/240 볼트 AC |
| 출력 전압 레인지 | 50/60 Hz인 85 내지 264 볼트 AC |
| 모듈 당 출력 | 5개 분리된 (각각 출력으로부터 다른 사람) |
| 차단 | 분야 측면과 논리 측면 사이의 1500 볼트 |
| 출력 전류 Ｔ |
각각 출력 사이의 500 볼트 핵심마다 최대인 2 amps 45 'Ｃ (113' Ｆ)에 모듈마다 최대인 5 amps |
| 60 'Ｃ (140' Ｆ)에 모듈마다 최대인 2 amps | |
| 출력 특성 | |
| 유입 전류 | 한 주기를 위해 최대인 25 amps |
| 최소부하전류 | 100 마 |
| 출력 전압 드롭 | 1.5 볼트 최대 |
| 출력리크전류 | 120 볼트 AC에 있는 3 마 최대 |
| 240 볼트 AC에 있는 6 마 최대 | |
| 응답 시간에 | 1 부인 최대 |
| 반응 차단 타임즈 지 | 1/2 사이클 최대 |
| 소비 전력 | 후면 위의 5 볼트 버스로부터의 110 마 (모두가 계속 출력합니다) |
IC693MDL390의 세부 사항 :
우리의 브랜드 :
처음으로 1는 우리에게 브랜드를 보내고 문패, 조사를 위한 양의 코드 / 사진을 모델링합니다. 그리고 나서 우리는 인용문을 당신에게 보낼 것입니다. 모델과 양을 확인한 후, 그리고 나서 우리는 당신에게 PI를 바랍니다.
2, 당신이 Paypal/ 웨스턴 유니온 / 무역 assurance/ 전신환에 의해 이동할 수 있습니다. 우리가 대금을 받았을 때, 그러고는 우리는 가능한 빨리 당신을 위한 주문으로 준비하기 시작할 것입니다.
