| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC660ELB921 |
| 가격: | 협상 가능 |
|---|---|
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 명목상의 출력 전압: | 120 / 240 VAC |
|---|---|---|---|
| 상품 종류: | 출력 모듈 | 보증: | 1년이요 |
| 메모리 요구 사항: | 4 바이트 | 정격 전압: | 120/240 Ｖ AC |
| 출력 전압 레인지: | 85/264 Ｖ AC | 통신전송율: | 38.4K, 76.8K, 153.6K 기준 또는 확장된 153.6K 통신속도는 평가됩니다 |

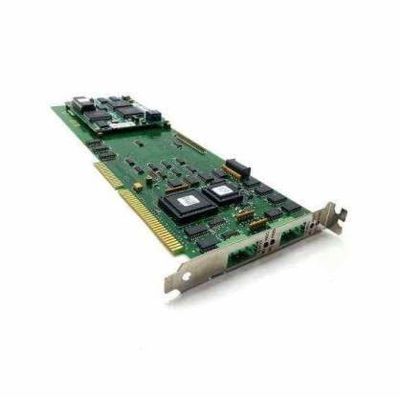

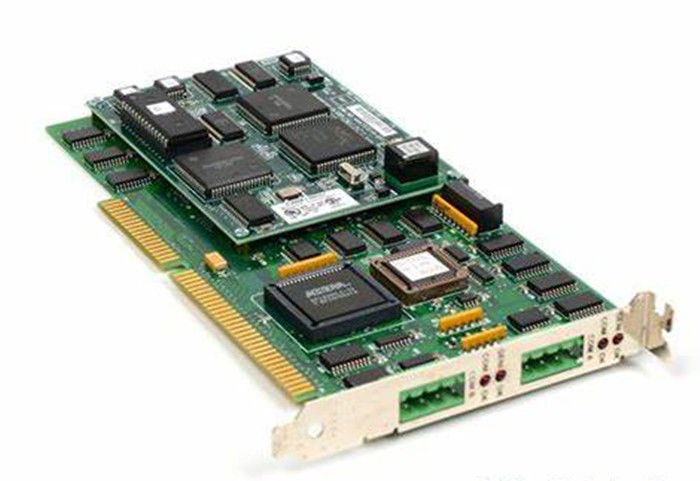

GE IC660ELB921 단일 채널 천재 입출력 PCIM 5 볼트 DC 400 밀리앰프
제품 정보 GE IC660ELB921 :
IC660ELB921은 천재 입출력 버스 위에서 거주하면서, 데이터 교환을 허락한 천재 입출력 장치로의 연결을 가능하게 할 주로 이용되는 PC 인터페이스 모듈 (PCIM)고 호스트 컨트롤러에 의해 구현된 제어기 같은 기능입니다. 이 PCIM 모듈은 전에 현재 에머슨 자동화 하에, GE 파눅에 의해 생산됩니다.
IC660ELB921은 한 개의 보조 기판의 설치를 고유 번호 IC660ELB912로 지원하는 단일 슬롯 PC 인터페이스 모듈입니다. 이 인터페이스 모듈은 호스트 컴퓨터의 ISA 슬롯에 장착되고, 설치된 도터카드를 위해 호스트 장치와 추가적 16 킬로바이트로부터 4 메모리의 바이트 요구합니다. 그것은 5 VDC, +/- 10%에 400 마, 최대에 이르러 후면으로부터 경향을 도출합니다. 그것은 입력마다 1 LS TTL 로드의 버스 로딩을 가지고 있고 10 LS TTL의 버스 드라이브 능력이 출력마다 로딩됩니다. 이 PCIM 카드는 단일 슬롯 AT 스타일보드입니다. 그것은 보드 에지 터미널 또는 외부 커넥터를 통하여 접합부를 직렬 버스 접속과 더불어 외부 손에 들수 있는 모니터 (HHM)에게 제공합니다.
IC660ELB921은 보조 기판 OK과 통신 OK과 같은 리드된 상태 지표가 딸려 있습니다. 저장 온도는 (-40 내지 158 Ｆ) +70 Ｃ에 -40이고 5-95% (불응축)의 상대 습도인 동안 IC660ELB921의 작동 온도는 0-60 C(32-140 F)입니다. 0.2 인치 치환의 진동과 무릎 5 Ｇ, 10 부인 지속 기간의 작동 충격을 운영하면서, 그것은 40,00 피트의 작동 고도를 가지고 있습니다. IC660ELB921은 고위층 인터페이스를 제공하는 소프트웨어 라이브러리가 접근될 수 있는 PCIM 구성 소프트웨어를 사용하여 구성됩니다. 이 소프트웨어 라이브러리는 C/MSDOS와 기초 / MS-DOS와 같은 MS-DOS 운영 체제로 적합한 버전에서 공급됩니다.
IC660ELB921 PC 인터페이스 모듈은 천재 I-O 일련의 일부로 GE 파눅의 제조된 단일 채널 PCIM 이사회입니다. 그것은 동시에 1대 천재 버스에게만 조화될 수 있습니다. 이 모듈은 IBM PC, XT에 사용하기 위해 만들어지고 AT이 퍼스널 컴퓨터를 타이핑합니다. 이 AT 유형 인터페이스 위원회는 소통 타이밍과 마찬가지로 다른 천재 통신 프로토콜과 또한 호환 가능합니다. IC660ELB921 PC 인터페이스 모듈은 한 개의 보조 기판으로 그리고 메인보드로 이용 가능합니다. 이 모듈을 갖추는 구성 소프트웨어는 메인보드와 독립적으로 보조 기판을 구성하는데 사용될 수 있습니다. 보조 기판은 개별적으로 천재 버스 장치로 연결될 수 있고 그것이 입출력 시스템을 위해 다목적 입출력 제어기의 역할을 합니다.
IC660ELB921 단일 슬롯 PCIM 보드는 보조 기판과 ibm 호환성 호스트 컴퓨터를 연결하는 효율적 마더를 가지고 있습니다. 그것은 시스템의 호스트 버스와의 통신을 위해 필요한 모든 신호를 버퍼링하게 됩니다.
메인보드에 의해 제공된 보조 기판 통제와 감시 설비의 일부는 ISA-적합한 후면, 낮은 공급 전압 레벨의 탐지를 포함하고 메모리 맵과 신호 시퀀스화를 통하여 디코딩을 다룹니다. 각각 보조 기판은 이사회와 커뮤니케이션 프로세스의 지위를 보여재서 2 레드스를 가지고 있습니다. 메인보드를 위한 메모리 요구 사항은 4 바이트이고 보조 기판에 대한 요구조건이 16 KB입니다.
IC660ELB921 PC 인터페이스 모듈은 사용자 개발 소프트웨어와 PCIM 사이에 고위층 인터페이스를 제공하는 구성 소프트웨어와 PCIM 소프트웨어 라이브러리로 공급됩니다. 그것은 논리 전력의 5 볼트 DC를 사용하고 바르게 작용하는 것은 모듈을 위하여 이하 10%명이상 또는 명목 수준 위에 달라서는 안됩니다. 설치 동안 적절한 냉각을 허락하기 위해 적어도 1/8의 이 모듈과 다른 모듈 사이의 인치 공간을 남기는 것을 확인하세요.
더 많은 정보 :
| 발광 다이오드 표시기 | GENI는 승인합니다 ; 콤스는 승인합니다 |
| 버스 로딩 | 입력선 당 1 LS TTL 로드 |
| 설치 | ISA 슬롯 |
| 버스 드라이브 능력 | 출력 라인 당 10 LS TTL 로드 |
| 동력 요건 | 5 볼트 DC +/- 10%, 400 ｍÅ (최대) |
| 리드된 상태 | (각각 보조 기판을 위한) 2 |
| 작동 온도 | 0-60 C(32-140 F) |
| 동작 대기온도 | 0 내지 60 도 섭씨 |
| 저장 온도 | +70 Ｃ (-40 내지 158 Ｆ)에 대한 -40 |
| 중량 | 3 파운드 |
| 습도 | 5-95% (불응축) |
| 작동 고도 | 40,00 피트 |
| 제품 수명 주기 | 중지됩니다 |
IIC660ELB921 'Ｓ 세부 사항 :
우리의 브랜드 :
처음으로 1는 우리에게 브랜드를 보내고 문패, 조사를 위한 양의 코드 / 사진을 모델링합니다. 그리고 나서 우리는 인용문을 당신에게 보낼 것입니다. 모델과 양을 확인한 후, 그리고 나서 우리는 당신에게 PI를 바랍니다.
2, 당신이 Paypal/ 웨스턴 유니온 / 무역 assurance/ 전신환에 의해 이동할 수 있습니다. 우리가 대금을 받았을 때, 그러고는 우리는 가능한 빨리 당신을 위한 주문으로 준비하기 시작할 것입니다.
