| 원래 장소: | 일본 |
| 브랜드 이름: | OMRON |
| 모델 번호: | R88M-G20030T-BS2 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 1 |
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 출력의 수: | 1개 출력 |
|---|---|---|---|
| 전압 - 평가됩니다: | 200VAC | 보증: | 1년이요 |
| 인코더 분석: | 13개 비트 | 전원 - 평가됩니다: | 2KW |
| RPM: | 3000 rpm | 시리즈 :: | R88 |

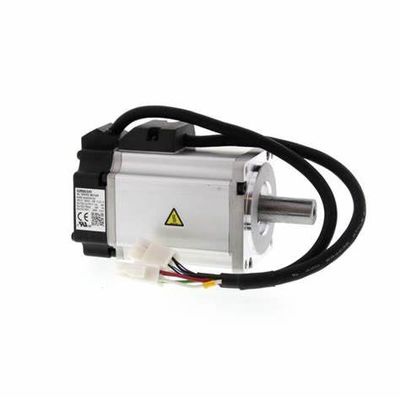

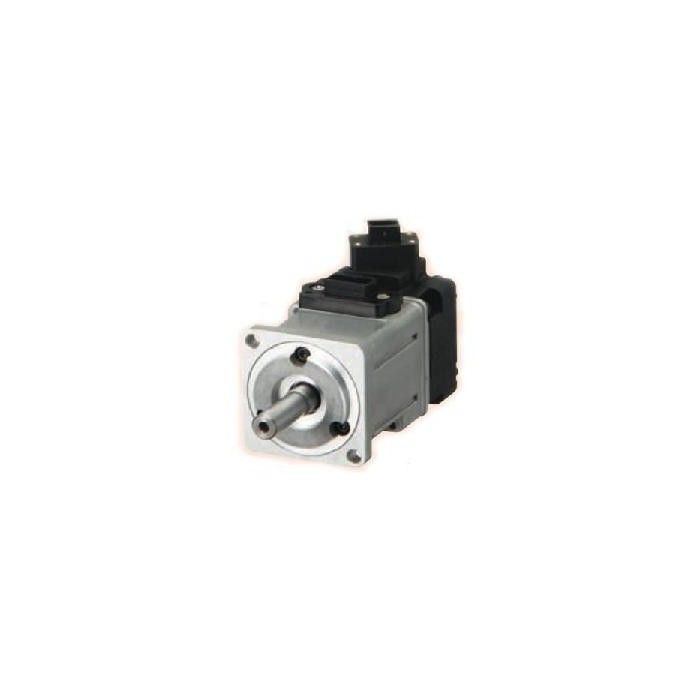

옴론 R88M-G20030S-S2 교류 전동기 서보 모터 3000 RPM 200W 절대적 100VAC
제품 정보 옴론 R88M-G20030S-S2 :
더 많은 정보 :
| (R88M-)를 모델링하세요 | G05030H | G10030H | G20030H | G40030H | G75030H | ||
|---|---|---|---|---|---|---|---|
| 항목 | 유닛 | G05030T | G10030T | G20030T | G40030T | G75030T | |
| 정격 출력 Ｔ * 1 | Ｗ | 50 | 100 | 200 | 400 | 750 | |
| 정격 토크 * 1 | N·m | 0.16 | 0.32 | 0.64 | 1.3 | 2.4 | |
| 평가 회전 속도 | 분 Ｒ / | 3000 | |||||
| 맥스. 순간적 회전 속도 | 분 Ｒ / | 5000 | 4500 | ||||
| 맥스. 순간적 토크 * 1 | N·m | 0.45 | 0.90 | 1.78 | 3.67 | 7.05 | |
| 정격 전류 * 1 | (rms) | 1.1 | 1.1 | 1.6 | 2.6 | 4 | |
| 맥스. 순시 전류 * 1 | (rms) | 3.4 | 3.4 | 4.9 | 7.9 | 12.1 | |
| 회전자 관성 | kg·m2 (GD2/4) |
2.5 × 10-6 2.5 × 10-6 | 5.1 × 10-6 5.1 × 10-6 | 1.4 × 10-5 1.4 × 10-5 | 2.6 × 10-5 2.6 × 10-5 | 8.7 × 10-5 8.7 × 10-5 | |
| 적용 가능한 부하 관성 | --- | 30 배 회전자 관성 최대. *2 | 20 배 더 회전자 관성 최대. *2 |
||||
| 토크 계수 * 1 | N·m/A | 0.14 | 0.19 | 0.41 | 0.51 | 0.64 | |
| 전력비 * 1 | kW/s | 10.4 | 20.1 | 30.3 | 62.5 | 66 | |
| 기계 시상수 | 부인 | 1.56 | 1.1 | 0.71 | 0.52 | 0.45 | |
| 전기 시상수 | 부인 | 0.7 | 0.79 | 2.6 | 3 | 4.6 | |
| 무방한 경하중 *3 | 엔 | 68 | 68 | 245 | 245 | 392 | |
| 무방한 스러스트 하중 *3 | 엔 | 58 | 58 | 98 | 98 | 147 | |
| 중량 | 브레이크 없이 | 킬로그램 | 대략. 0.3 | 대략. 0.5 | 대략. 0.8 | 대략. 1.2 | 대략. 2.3 |
| 브레이크로 | 킬로그램 | 대략. 0.5 | 대략. 0.7 | 대략. 1.3 | 대략. 1.7 | 대략. 3.1 | |
| 방사 쉴드 차원 (재료) | 100 × 80 × t10 (AI) | 130 × 120 × t12 (AI) | 170 × 160 × t12 (AI) |
||||
| 적용 가능한 서보 드라이브 (R88D-) | GT01H | GT01H | GT02H | GT04H | GT08H | ||
| 브레이크 스페치피- 양이온 |
브레이크 불활동 | kg·m2 (GD2/4) |
2 × 10-7 | 2 × 10-7 | 1.8 × 10-6 1.8 × 10-6 | 1.8 × 10-6 1.8 × 10-6 | 7.5 × 10-6 7.5 × 10-6 |
| 여자 전압 *4 | Ｖ | 24 VDC ± 5% | |||||
| 소비 전력 (20 'Ｃ에) |
Ｗ | 7 | 7 | 9 | 9 | 10 | |
| 전류 소모 (20 'Ｃ에) |
A | 0.3 | 0.3 | 0.36 | 0.36 | 0.42 | |
| 정지 마찰 토크량 | N·m | 0.29 분. | 0.29 분. | 1.27 분. | 1.27 분. | 2.45 분. | |
| 매력 시간 *5 | 부인 | 35 최대. | 35 최대. | 50 최대. | 50 최대. | 70 최대. | |
| 복구 시간 *5 | 부인 | 20 최대. | 20 최대. | 15 최대. | 15 최대. | 20 최대. | |
| 반발 | ± 1 ' | ||||||
| 허용 작업마다 제동 |
Ｊ | 39.2 | 39.2 | 137 | 137 | 196 | |
| 무방한 집계 작업 | Ｊ | 4.9 × 103 4.9 × 103 | 4.9 × 103 4.9 × 103 | 44.1 × 103 | 44.1 × 103 | 147 × 103 | |
| 무방한 각도 가속 |
rad/s2 | 30,000 최대. 2,800개 Ｒ / 분의 또는 더 (속도는 10 부인) 이내에 바뀌지 않아야 합니다 |
|||||
| 브레이크 삶 | --- | 10,000,000개 작동 분. | |||||
| 평가 | --- | 연속적입니다 | |||||
| 단열재 등급 | --- | 타입 Ｆ | |||||
R88 - 다음의 똑같은 시리즈
R88D-GN04H-ML2 : G-시리즈 서보 드라이브, MECHATROLINK II 통합된 1~ 200 VAC, 400 Ｗ
R88M-G40030H-BS2 : G-Series/SmartStep 2 AC 서보 모터 (실린더형), 400 Ｗ, 200 VAC, 브레이크와 3000 rpm, 1.3 Nm
R88M -G40030H -BS2 Ｄ : AC 서보 모터, 원형커넥터와 400 Ｗ, 200 VAC, 3000 rpm, 1.3 Nm, 점진적이, 브레이크
R88M-G40030T-BS2 : AC 서보 모터, 400 Ｗ, 200 VAC, 3000 rpm, 1.3 Nm, 절대적이, 브레이크
R88M -G40030T -BS2 Ｄ : AC 서보 모터, 원형커넥터와 400 Ｗ, 200 VAC, 3000 rpm, 1.3 Nm, 절대적이, 브레이크
R88M -GP40030T -BS2 Ｄ : AC 서보 모터, 원형커넥터와 400 Ｗ, 200 VAC, 3000 rpm, 1.3 Nm, 절대적이, 브레이크
