| 원래 장소: | 미국 |
| 브랜드 이름: | AB |
| 모델 번호: | 1747-ASB |
| 가격: | 협상 가능 |
|---|---|
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 명목상의 출력 전압: | 120 / 240 VAC |
|---|---|---|---|
| 상품 종류: | 입력 모듈 | 보증: | 1년이요 |
| 메모리 요구 사항: | 4 바이트 | 정격 전압: | 1Watts |
| 출력 전압 레인지: | +20 마 (또는) -10 내지 +10V dc에 대한 -20 | 통신전송율: | 5.1 24V dc에 있는 마 |
AB 1747-ASB 입출력 어댑터 모듈 SLC500 원격 SLC 500 57.6 KBIT/S 115 KBIT/S 230 KBIT/S
1747-ASB에 대해 :

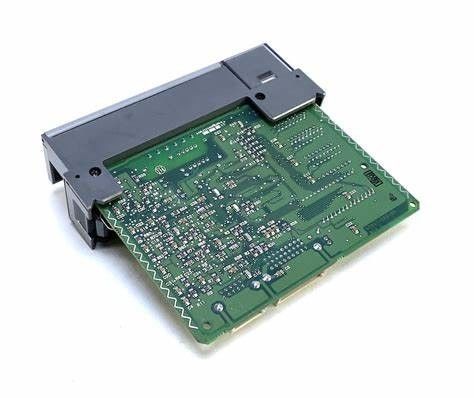

알렌-브래들리 1747-ASB는 SLC 500 시스템의 일부인 멀리 있는 입출력 어댑터 모듈입니다. 그것은 멀리 있는 입출력을 통해 SLC 또는 PLC 스캐너와 다양한 1746 I/O 모듈 사이에 통신 링크를 확립합니다. 멀리 있는 입출력 링크는 한 주요 장치의 즉, SLC 또는 PLC 스캐너와 어댑터들인 1 또는 더 많은 하나를 구성합니다. 이미지 테이블이 그것의 샤시로부터 I/O 모듈이 직접적으로 이미지-매핑 하는 SLC 또는 PLC. 이미지 매핑을 위해, 그것은 둘다 분리되고 블럭 전송을 지원합니다. 1747-ASB는 효율적 이미지 이용으로 청원한 1/2 슬롯과 1개 슬롯과 2개 슬롯을 위한 지원을 합니다. 그것은 SLC 500 프로세서와 샤시에 설치되고 입출력을 샤시로 스캔해 넣습니다.
1747-ASB 모듈은 24V에 있는 5V와 0 마에 375 마 백플레인 전류를 가지고 있습니다. 그것은 1.875 Ｗ의 최소이고 최대 열 소산을 가지고 있습니다. 그것은 최고 3040까지 미터의 거리에 걸쳐 입출력 자료를 전달할 수 있고 57.6K, 115.2K, 및 230.4K 보드 비율을 지원합니다. 그것은 최고 32까지 논리 그룹의 사용자 선택 이미지 크기를 허락하고 최고 30까지 샤시 슬롯을 제어합니다. 1747-ASB는 또한 비휘활성 메모리와 확장된 노드 성능을 최고 32까지 어댑터들에게 제공합니다. 배선을 위해, 벨덴 9463 또는 비슷한 범주 케이블은 사용되어야하고 그것이 어떠한 유저 프로그래밍도 요구하지 않습니다. 그것은 멀리 있는 입출력 링크와 프로세서 사이의 연결을 위한 6-핀 포닉스 연결기를 사용합니다. 1747-ASB 모듈은 기본 모듈, 저항 모듈, 고속 반대 모듈, 기타 등등과 같이 모든 SLC 501 I/O 모듈을 지원합니다. 문제해결과 운영을 위해, 그것은 작동 상태와 에러를 드러내기 위한 개선된 능력으로 3시 7분 세그먼트 디스플레이를 가지고 있습니다. 1747-ASB는 산업 환경에 사용하기 위해 의도되고, NEMA 기준 잡음 면역성을 제공합니다.
1747- ASB는 SLC 500 자동화 플랫폼에 속하는 원격 io 어댑터입니다. 이 IO 어댑터는 원격 io 연결성을 확립하기 위해 입출력 스캐너 모듈, 인터페이스 카드와 게이트웨이와 통신합니다.
PLC 응용을 위해, 이 모듈의 주요 목적은 멀리 있는 입출력 네트워크 위에서 분포된 IO 응용을 실행하는 것입니다. SLC 확장 버스와 비교하여, 확장은 케이블 길이와 매우 제한된 SLC 샤시 확장을 제한했습니다. 1747-ASB로, 1747대 리오 스캐너와 최고 32까지 SLC 샤시는 762 미터 또는 2500 피트 230.4 크보를 위해, 115.2 크보를 위한 1524 미터 또는 5000 피트와 57.6 크보를 위한 3048 미터 또는 10,000 피트의 적용 가능한 거리와 함께 사용될 수 있습니다. 최고 30은 이 어댑터의 제어능력입니다, 이 30 슬롯 한계가 각각 랙이 리오 스캐너와 Ａ 전원으로 설치된 채로 다른 샤시 또는 랙에 분할될 수 있습니다.
원격 io 스캐너와 통신하는 것 외에, 이 모듈은 또한 직접적으로 개인용 컴퓨터에 장착되는 알렌-브래들리 통신 카드와 통신하는데 사용될 수 있습니다. 이것은 감시 제어와 데이터 수집 (SCADA)를 통해 원거리 프로그램 기능과 구성 능력과 리모콘을 가능하게 합니다. 선택적으로, 패널뷰 제품과 같은 알렌-브래들리 인간 기계 인터페이스 (HMI)는 HMI가 감시 제어 데이터 수집 시스템과 유사한 과정을 제어할 수 있게 허락하는 멀리 있는 입출력 어댑터와 함께 추가될 수 있습니다.
더 많은 정보 :
| 제조사 | 로크웰 자동화 |
| 브랜드 | 알렌-브래들리 |
| 부품번호 /는 아니오 분류합니다. | 1747-ASB |
| 시리즈 | SLC 500 |
| 모듈 타입 | 입출력 어댑터 모듈 |
| 통신 포트 | 범용 원격기 입출력 어댑터 |
| 통신전송율 | 57.6, 115 또는 230 킬로비트 / 초 |
| 백플레인 전류 (5 볼트 DC) | 375 밀리앰프 |
| 케이블 | 벨덴 9463 |
이러한 코드의 의미에 오류 코드와 설명을 위한 출판물을 확인하세요.
감광 스위치가 바르게 구성된다는 것을 보증하시오 그러면 출판물은 또한 이 절차를 도울 것입니다.
리오 케이블이 제대로 양쪽 끝에 끝나는지 보기 위해 체크하세요.
시각적으로 가능하다면 손상을 위한 리오 통신 케이블을 조사하세요.
스캐너 모듈을 사용하면 G-자료가 프로그래밍하는 것 사용하 뿐만 아니라 구성을 두번 검사하기 위해 확신하세요
후면에 삽입하는 종료하는 핀과 더불어 성분 깨진 이사회로 몽땅 타버리는 것과 같이 시각적으로 손상을 위한 모듈을 확인하세요.
ASB 모듈이 플러깅되고 있는 랙이 좋은 근무 조건에 있다는 것을 보증하세요
