| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC693MDL930 |
| 가격: | 협상 가능 |
|---|---|
| 포장 세부 사항: | 원래 박스록웰 자동화에서 새롭습니다 |
| 배달 시간: | 5-8 작업 데이스록웰 자동화 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1 |
| 상태: | 새롭습니다 | 명목상의 출력 전압: | 120 / 240 VAC |
|---|---|---|---|
| 상품 종류: | 입력 모듈 | 보증: | 1년이요 |
| 메모리 요구 사항: | 4 바이트 | 정격 전압: | 11 와트 |
| 출력 전압 레인지: | 5 볼트 DC와 3.3 볼트 DC | 통신전송율: | 16개 출력 |

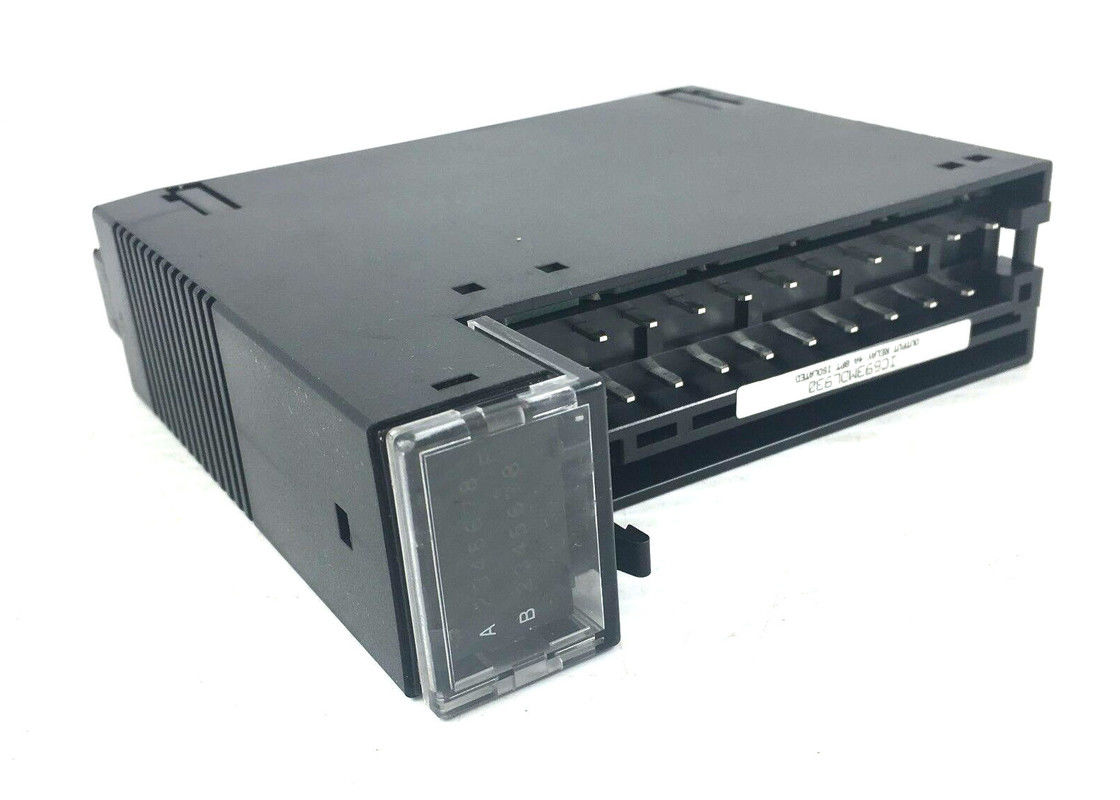

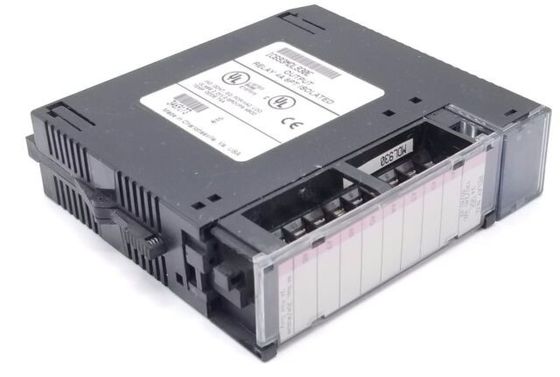

GE IC693MDL930 I/O 모듈 분리된 8 포인트 AC / DC는 120/240 VAC 5/24/125 VDC 성화 비접점을 출력했습니다
제품 정보 GE IC697CPM790 :
GE 파눅 IC693MDL930 모듈은 고립된 계신기 출구 모듈입니다. 그것은 시리즈 90-30 PLC 가족과 호환 가능하고 5개 슬롯 또는 10 슬롯 밑판의 어떠한 빈 슬롯에도 설치될 수 있습니다. 여덟 상시개 릴레이 통신 채널은 모듈에 이용 가능하고 그들이 솔레노이드와 지표와 모터 스타터들과 같은 연결된 사용자 부하를 제어해서 사용될 수 있습니다. 각각 출력 채널은 4 Amps의 스위칭 전류용량을 가집니다. 모든 다중은 서로를 고립되고 각각 채널이 그 자체의 공통 전력 출력 터미널을 가지고 있습니다. 필드 장치를 위한 전력은 사용자들에 의해 공급될 필요가 있습니다. 통합 퓨즈는 IC693MDL930 모듈에 이용 가능하지 않습니다. LED 표시기는 IC693MDL930 모듈에 각각의 다중에 제공됩니다.
IC693MDL930 모듈은 24 볼트 DC와 120/240 볼트 AC에 대해 평가됩니다. DC 전력을 위해, 작동 전압 범위는 5부터 30 볼트 DC 까지이고 교류 전력에 대해, 작동이 250 볼트 AC에 전압 범위는 5입니다 (50 내지 60 헤르츠로). IC693MDL930 모듈 위의 논리 측면 차단에게는 분야 측면은 1500 볼트입니다. IC693MDL930 모듈을 위한 최대 부하표정값은 UL 설치를 위한 20 Amps입니다. 최소 부하는 10 밀리앰프이고 최대 유입 전류가 5 Amps입니다. 응답 시간의 최대는 둘다 15 밀리초입니다. 5 볼트 후면 전원으로부터의 내부 전류 소모는 모든 생산이 계속 있을 때 6 밀리앰프입니다. 24 볼트 후면으로부터의 내부 전류 소모는 모든 생산이 계속 있을 때 70 밀리앰프입니다. 작동은 50 도 섭씨에 IC693MDL930 모듈을 위한 온도 범위는 0입니다.
IC693MDL930은 지금 에머슨 자동화 하에 전에 GE 파눅에 의해 제조된 일련 90-30 프로그램 논리 제어기 (PLC) 일련의 일부인 분리 출력 모듈입니다. 이 모듈은 단일 슬롯 폭입니다, 8 (8) 개별적으로 고립된 비접점 (아웃되지 않은 잔류 선수)이 지부와 분포된 입출력 부품으로서 중앙처리장치 (CPU) 모듈 조립체를 모듈이고 내장된 시리즈 90-30에 대한 용도로 적합한 형태 A 출력에 접촉합니다. 덧붙여, 이 모듈은 또한 분포된 출력 모듈로서 시스템을 현대 RX3i와 RX7i를 지원합니다. 이 모듈은 모터 스타터들과 솔레노이드 작동 장치와 램프를 보여주는 것 용도로 적합합니다.
IC693MDL930 접촉 출력은 4 암페어의 전류 등급, 점 당 저항부하를 위한 최대를 가지고 있습니다 ; 핵심 당 조종사 의무 로드를 위한 2 암페어와 UL 설치를 위한 착륙 당 20 암페어 착륙의 최소 부하가 10 마인 동안. 전압 범위를 운영하는 것 50/60 Hz의 주파수로 5-30 VDC / 5-250 VAC인 동안 각각 접촉 출력은 24 VDC와 120 / 240 VDC의 공칭 전압에 수술 가능합니다. 최대 채널 응답 시간이 양쪽에게 계속 그리고 떨어져서 신호가 변화하 15명의 부인인 동안 그것은 또한 5 암페어의 최대 유입 전류를 발생시킵니다.
이 모듈은 후면 위의 5 볼트 버스로부터의 모든 생산과 6 마와 후면 위의 중계기 24V 버스로부터의 모든 생산과 70 마의 내부 소비 전력을 가지고 있습니다. 개별적 차단으로, 각각 출력 채널은 최대 동작 유연성을 제공하여 다른 전압에 작동할 수 있습니다. 모듈의 차단 평가는 분야 측면과 논리 측면 사이의 1500 볼트와 채널 사이의 500 볼트입니다.
특징 :
단일 슬롯 CPU
? 더에서 배터리 내장 메모리의 1 메가바이트를 제공합니다
똑같사용을 위해 가능한 최고 512까지 킬로바이트를 배열합니다
래더 다이어그램 응용 프로그램)
? 부동 소수점 계산을 지원합니다
? 최고 12K까지 부품은 (어떠한 혼합도 입력하고 출력합니다 -
단지 단방향 모드) ; 2048년은 불연속 입력, 2048년을 투표했습니다
투표된 분리출력
(단지 단방향 모드) 8K 아날로그 입력까지와
8K 아날로그 출력 (단지 단방향 모드) ; 1024년은 투표했습니다
아날로그 입력
? 0.4 부울 함수 당 마이크로초
? 80486DX2 마이크로프로세서인 64 마하즈
? IC660/IC661 입출력 (과 IC697 입출력을 단지 단방향 모드에) 지지합니다
? MS-DOS 또는 윈도우 소프트웨어에 의해 프로그램을 짭니다
윈도 95로 운영되는 제품 또는 윈도우
이더넷 TCP / IP 위에서 또는 SNP를 통하여 NT
공항.
? 쉽게 잘 믿는 데이터와 프로그램 메모리
? 배터리 내장 캘린더 시계
? 세개 위치 조작 모드 스위치
? 암호 통제된 접근
? 원격 프로그램 작성자 키스위치 메모리
보호
? 4 리드된 상태
더 많은 정보 :
| 정격 전압 | 24 볼트 DC, 120/240 VAC (명목상이 - 예외를 위한) 다음 표를 봅니다 |
| 동작 전압 | 5 내지 30 볼트 DC |
| 5 내지 250 VAC, 50/60 Hz | |
| 모듈 당 출력 | 8개의 분리된 산출물 |
| 차단 : | |
| 후면에 그리고 프레임 접지에 처리되세요 |
연속적인 250 VAC ; 1 분 동안 1500 VAC |
| 점 대 점 | 연속적인 250 VAC ; 1 분 동안 1500 VAC |
| 최대 적재량 | 출력 당 4 Amps 저항력이 있는 최대 |
| 출력 당 2 Amps 조종사 의무 | |
|
UL 설치를 위한 모듈 당 20 Amps 최대 최대 적재량은 아래 보여지는 것으로서 대기 온도에 의존합니다 |
|
| 최소 부하 | 10mA |
| 최대 침입 | 5 Amps |
| 응답 시간에 | 15 부인 maximum1 |
| 반응 차단 타임즈 지 | 15 부인 maximum1 |
| 소비 전력 | 6mA 계속) 후면 위의 5 볼트 버스로부터 (모든 출력 |
| 70mA 계속) 후면 위의 중계기 24V 버스로부터 (모든 출력 | |
| 이 모듈이 DC 전력 공급 장치 IC695PSD040과 함께 사용되거나 소스 전압에서 드롭아웃이 이 모듈에 의해 보이고, 중계기 드롭아웃을 야기시킬 수 있기 때문에 PSD140, 특별한 주의가 취하여야 한 1. | |
| IC694MDL230 | 120 VAC 고립된 입력 (8 점) |
| IC694MDL231 | 240 VAC 고립된 입력 (8 점) |
| IC694MDL240 | 120 VAC 입력 (16 점) |
| IC694MDL241 | 24 VAC / VDC는 (16 점을) 입력했습니다 |
| IC694MDL250 | 120 VAC 고립된 입력 (16 점) |
| IC694MDL260 | 120 VAC 입력 (32개 핵심) ** |
| IC694MDL632 | 125 VDC 입력 (8 점) |
| IC694MDL634 | 24 VDC 입력, Neg / Pos 논리 (8 점) |
| IC694MDL645 | 24 VDC 입력, Neg / Pos 논리 (16 점) |
| IC694MDL646 | 24 VDC 입력, Neg / Pos 논리, 1 밀리초 필터 (16 점) |
| IC694MDL654 | 5/12 VDC (TTL) 입력, Neg / Pos 논리, (32 점) |
| IC694MDL655 | 24 VDC 입력, Neg / Pos 논리, 1 부인 콤마 (32 점) |
| IC694MDL660 | 24 VDC는 (32 점) **를 입력했습니다 |
| IC694ACC300 | 입력 시뮬레이터 모듈 (8 점) |
