1769-PA4에 대하여

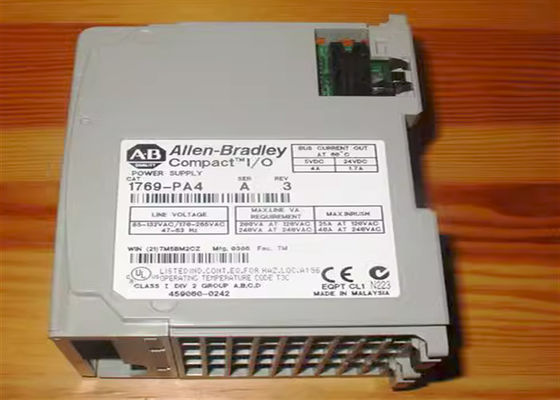

알렌-브래들리 1769-PA4는 콤팩트로기스 입출력 전원 공급기입니다. 그것은 교류 전력의 120 내지 240 볼트와 DC 전력의 24 볼트를 콤팩트로기스 1769-L3x 프로세서, 제어기들에게 제공할 수 있고 I/O 모듈이 그것에 연결되었습니다. 최고 8까지 모듈은 한 전원 공급기를 위한 16 모듈의 최대를 위해 1769-PA4에서 양측에 연결될 수 있습니다. 이 전원 공급기는 24 볼트 DC에 4A의 전류를 5 볼트 DC 또는 2A에 제공합니다. 이 모듈은 2.76 Ｘ 3.43 Ｘ 4.65 인치를 측정하고, 대략 630 Ｇ (1.39 파운드)을 심사숙고합니다. 이 전원 공급기는 딘 레일 또는 배전반 조립을 지원합니다. 그것은 부품번호 리트텔퓨즈 02183.15MXP 또는 위크만 19195-3 퓨즈로 대치할 수 있는 통합 퓨즈와 개방형 구내를 가지고 있습니다.
1769-PA4는 록킹 기능과 LED 상태 표시기, 식별 라벨과 Ａ 전원 문, (끼워넣기형 핀으로) 둘다 움직일 수 있고 움직이지 않는 버스 연결기, 이름표 라벨, 상부 및 하부 제혀쪽매 슬롯, 상부 및 하부 딘 레일 래치, 손가락 보호 커버와 단자 블록과 대치할 수 있는 퓨즈에 대한 하우징 커버와 버스 레버를 포함하는 성분을 가지고 있습니다.
이 전원 공급기는 85 내지 265 볼트의 선택 가능한 입력전압 범위와 47 내지 63 헤르츠의 입력 신호 주파수 범위를 따라 170-265 VAC을 가집니다. 그것의 소비 전력은 240 볼트 AC에 약 200 VA의 120 볼트 AC과 240 VA에 있고 그것의 최대 유입 전류가 132 볼트 AC에 25 Amps입니다. 1769-PA4는 5 볼트 DC에 있는 4 Amps의 전류용량과 24 볼트 DC에 있는 2 Amps, 120 내지 220 볼트 AC의 명목상 입력 전압량, 18 와트의 와트수와 24 볼트 DC의 출력 전압 중 하나를 가집니다. 그것의 분리 전압은 입력된 교류 전력부터 시스템까지 265 볼트에 연속적입니다.

부품번호 1769-PA4와 알렌-브래들리 제품은 입출력 전원 공급기로 작용하는 콤팩트로기스 부품입니다. 1769년 소형 I/O 모듈로 분배되는 이 콤팩트로기스 입출력 전원 공급기 후면 전력. 이 전원 공급기는 부대에서 양쪽으로부터 동력공급 모듈을 할 수 있습니다. 계약 I/O 모듈은 최고 8 (8)까지 모듈이 총 16 소형 I/O 모듈을 위해 설치될 수 있는 입출력 팽창 전원 공급기에서 양측에 설치될 수 있습니다.

이 전원 공급기는 85 내지 265V AC 또는 170 또는 265V AC의 선택 가능한 전압 입력 범위를 특징으로 합니다. 전원 공급기에게 에너지를 공급하기 전에, 정확한 선택이 모듈에 대한 피해를 막기 위해 활성화된다는 것을 보증하세요. 이 전력 공급기 성분은 24VDC에 5VDC와 2.0A에 4.0A의 평가된 현 생산량을 가지고 있습니다. 이 전원 공급기는 분리출력과 아날로그 모듈의 큰 수와 콤팩트로기스 국회에서 설치를 위해 적합합니다.

이 전원 공급기는 내부 퓨즈로 설치됩니다. 이 퓨즈는 부품번호 빅크만 19195-3.15A 또는 리트텔퓨즈 02153.15MXP로 대체될 수 있습니다.

전원 공급기 계획은 전원 공급기가 전원 공급기 거리 등급 요구의 참조 사항이 달린 모듈이라는 사실로 인해 이것이 인 콤팩트로기스 국회를 구축함에 있어 필수적입니다. 이 모듈 요구조건은 유효한 콤팩트로기스 구성을 유지하기 위해 따르게 되어야 합니다. 프로세서와 통신 모듈을 포함하여, 어떠한 모듈도 한정된 전원 공급기 거리 평가를 초과하지 않아야 합니다.
