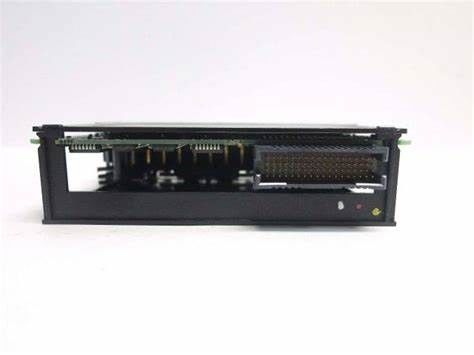

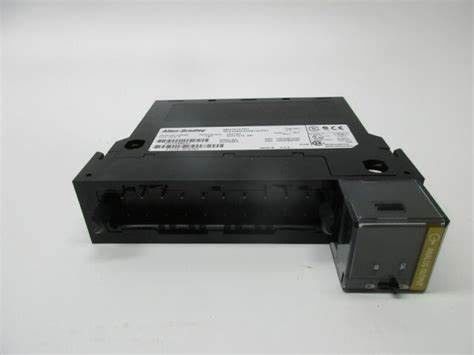

1756-OF8 알렌-브래들리 결의안 15 비트 아날로그 출력 모듈

1756-ENBT 콘트롤오기스 EtherNet/IP 가교 모듈 128 논리 연결

상술

제조사 로크웰 자동화
과전압 보호 24V DC
구내 아무것도
전자적으로 현재인 누전 감지 기능은 21 마 이하 한계를 두었습니다
단지 개방 회로 검출 전류
비부재 코드 없이 단조성인 컨버전 방법 R-사다리 DAC
데이터 형태 정수형 (정당화되는 것으로 남겨져 2 Ｓ가 보충합니다) IEEE 32 약간 부동 소숫점
결의안 15 비트
출력 전압 레인지 +/- 10VDC
출력 전류 범위 0-20 마
출력의 번호 8 (8) 경향 / 전압
브랜드 알렌-브래들리
부품번호 / 카탈로그 번호 1756-OF8
시리즈 콘트롤오기스
모듈 타입 아날로그 출력 모듈
출력 8 전류-전압
백플레인 전류 (5Volts) 140 밀리앰프
백플레인 전류 (24 볼트) 210 밀리앰프
탈부착식 단자 블럭 1756-tbnh, 1756-tbsh
전력 소모는 섭씨인 60에 있는 4.9 와트를 (최대한으로 씁니다)
제거할 수 있는 단자 블록 1756-tbnh, 1756-tbsh
연속적인 차단 전압 50 볼트
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

다른 뛰어난 제품

EtherNet/IP 네트워크 구성
EtherNet/IP 통신 모듈
1756-enbt, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-eweb, 1768-enbt
콤팩트로기스 5370 제어기들
EtherNet/IP 어댑터들
1734-aent, 1734-aentr, 1769-aentr, 1794-aent, 20 COMM-E, 22 COMM-E, 20-750-enetr
내장된 스위치
1783-etap, 1783-ETAP1F, 1783-ETAP2

알렌-브래들리 1756-OF8은 콘트롤오기스 플랫폼의 일부인 아날로그 출력 모듈입니다. 이 아날로그 모듈은 전기적이고 필드 장치를 제어하고 조절하는데 사용될 수 있고 측정과 기록 계기와 연결되기 위한 또는 다른 어떤 목적을 위한 신호를 전하거나 재전송합니다.

1756-OF8은 +/-10VDC와 0-20 마 아날로그 출력 신호를 위해 쉽게 잘 믿은 8 (8) 아날로그 출력 채널이 딸려 있습니다. 그것은 21 마를 가로질러 15개 비트의 결의안을 가지고 있습니다 - 10.4V을 가로지르는 650 nA/bit과 15 비트 - 개방 회로, 단락 회로와 과전압 보호 능력과 320 uV/bit.

1756-OF8은 비부재 코드 모듈 컨버전 방법 없이 R-사다리 DAC, 단조성을 사용하고, 정수형 (정당화되는 것으로 남겨져 2 Ｓ가 보충합니다) IEEE 32 약간 부동 소숫점의 모양으로 레지스터 데이터를 제공합니다. 그것은 12가지 부인 포 부동 소수점 형식과 8개 부인 포 정수 포맷의 주사 시간이 있습니다.

1756-OF8은 입력 신호의 배선을 위해 탈부착식 단자 블럭이 요구됩니다. 적절한 단자 블록은 1756-TBNH와 1756-TBSH입니다. 1756-TBNH를 위해, 적용 가능한 배선 칫수는 mm2 (단단한 22... 14 AWG) 또는 가닥 구리가 안에 (221 'Ｆ) 105 'Ｃ에 평가되거나 더 커 1.2 밀리미터 (3/64를 배선합니다.) 단열재 최대입니다. 단일 와이어 연결을 위해와 0.33...1.3 mm2 (단단한 22... 16 AWG) 또는 가닥 구리가 안에 (221 'Ｆ) 105 'Ｃ에 평가되거나 더 커 1.2 밀리미터 (3/64를 배선합니다.) 단열재 최대. 복수선 연결을 위해. 1756-TBSH가 사용될 때, 적절한 배선 칫수는 mm2 (동선을 보호한 단단하거나 꼼짝 못하게 된 22... 14 AWG가) 안에 105에 'Ｃ (221 'Ｆ) 또는 큰, 1.2 밀리미터 (3/64를 평가했습니다.) 단열재 최대입니다. 오직 단일 와이어 연결만을 1756-TBSH에 적용할 수 있습니다.

사용가능할 때, 그것은 50 ppm / 도 섭씨와 0.1 ppm / 도 섭씨의 오프셋 드리프트와 25 ppm / 도 섭씨와 50 ppm / 도 섭씨 (경향)의 온도-의존형 이득 드리프트를 가지고 있습니다. 모듈은 부동 소숫점을 위한 12 밀리초와 정수를 위한 8 밀리초의 주사 시간을 있고, 0.15% (전압 모드로)과 0.3% (전류 모드로)의 전체적 모듈 에러를 가지고 있습니다. The1756-OF8 모듈은 다중과 후면 사이에 2 초 동안 강화 절연 시험된 1350 볼트 AC을 사용하여 250 볼트의 분리 전압을 가지고 있습니다. 그것은 온도가 암호화하는 T4A (북아메리카)과 T4 (아텍스)과 T4 (IEC)를 가지고 있고, 개방형 구내에 들어옵니다. 0와 60 도 섭씨 사이의 1756-OF8의 운영 온도범위와 그것은 10 내지 500 헤르츠로 그것의 기능을 30G의 쇼크율과 2G의 진동으로 유지하도록 설계됩니다.

이 모듈은 보증으로 얻을 수 있습니까?

예, 1756-OF8은 DO 공급, Inc로부터 무료 1년 보증이 딸려 있습니다.

이 모듈의 전력 소모가 무엇입니까?

1756-OF8은 4.9 와트의 최대 파워 분해를 가지고 있습니다.

어디에 나는 수리되기 위해 1756-OF8을 보낼 수 있습니까?

DO 공급 사는 1756-OF8을 위한 다양한 수리 서비스를 제공합니다.

1756-OF8이 얼마나 많은 다중을 가지고 있습니까?

1756-OF8은 8 (8) 아날로그 출력 채널을 가지고 있습니다.

1756-OF8의 결의안이 무엇입니까?

1756-OF8은 21 마를 가로질러 15개 비트를 가집니다 - 10.4V을 가로지르는 650 nA/bit과 15 비트 - 320 uV/bit 결의안.

이 모듈은 개인 채널 차단이 딸려 있습니까?

아니오. 개별적 차단 id 1756-OF8I와 모듈.
