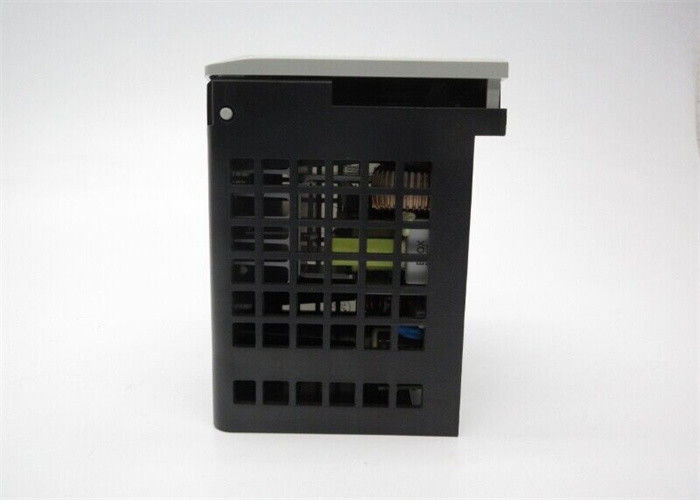

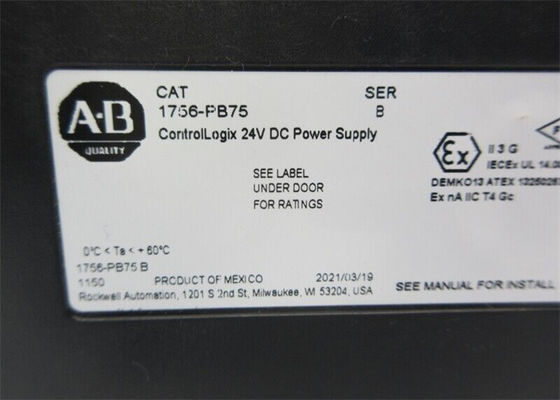

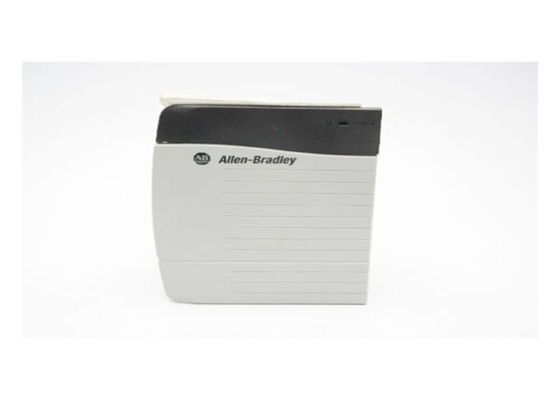

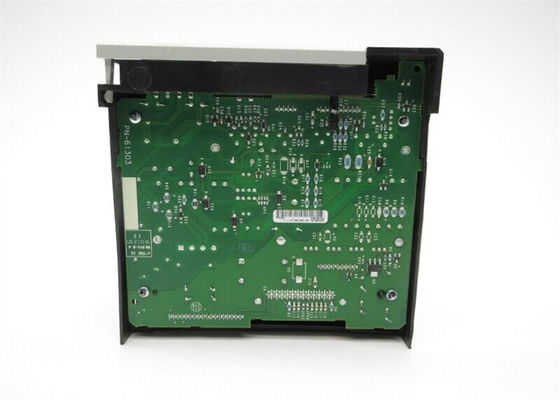

1756-PB75 알렌-브래들리 95 Ｗ 입력 24 볼트 d컨트롤오기스 전원 공급기 디지털 I 오우 모듈

1756-PB75 알렌-브래들리 95 Ｗ 입력 24 볼트 d컨트롤오기스 전원 공급기 디지털 I 오우 모듈

1756-PB75를 위한 기술적 요구
제조사 로크웰 자동화
부품번호 / 카탈로그 번호 1756-PB75
샤시 시리즈 시리즈 비 ; 시리즈 Ｃ
샤시 호환성 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17
시간 35 부인 앳 18V DC를 들고있으세요 ; 40 부인 앳 24V DC ; 40 부인 앳 32V DC
0...+60 'Ｃ에서의 생산 전원 75 Ｗ (+32... +140 'Ｆ)
1.2 VDC에 있는 전류용량 1.5A ; 3.3VDC에 있는 4A ; 13 한 5.1VDC와 2.8에 한 24VDC에
맥스 유입 전류 30 암페어
분리 전압 250V (연속적인), 강화 절연 종류, 세력은 60 Ｓ 동안 3500V DC에 시험된 후면 종류로 입력되었습니다
입력전압 범위 18-32VDC
Nom 입력 전압 24VDC
브랜드 알렌-브래들리
시리즈 콘트롤오기스
모듈 타입 기준 전력 공급
입력 전원 95 Ｗ
위치 1756 샤시 왼쪽
체중 0.95 킬로그램 (2.10 파운드)
(5.51 Ｘ 4.41 Ｘ 5.71에.) 14.0 Ｘ 11.2 Ｘ 14.5 센티미터를 치수화합니다
입력 전압 24 볼트 DC
전압은 18-32 볼트 DC를 정렬시킵니다
전원은 섭씨인 60에 75 와트를 출력했습니다
샤시 시리즈 비
작동 온도 32-140 화씨 (섭씨인 0-60)
구내 아무것도
UPC 10612598206862

다른 뛰어난 제품

EtherNet/IP 네트워크 구성
EtherNet/IP 통신 모듈
1756-enbt, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-eweb, 1768-enbt
콤팩트로기스 5370 제어기들
EtherNet/IP 어댑터들
1734-aent, 1734-aentr, 1769-aentr, 1794-aent, 20 COMM-E, 22 COMM-E, 20-750-enetr
내장된 스위치
1783-etap, 1783-ETAP1F, 1783-ETAP2

알렌-브래들리 1756-OF8은 콘트롤오기스 플랫폼의 일부인 아날로그 출력 모듈입니다. 이 아날로그 모듈은 전기적이고 필드 장치를 제어하고 조절하는데 사용될 수 있고 측정과 기록 계기와 연결되기 위한 또는 다른 어떤 목적을 위한 신호를 전하거나 재전송합니다.

1756-PB75는 표준 콘트롤오기스 전원 공급기입니다. 이 전원 공급기는 주로 후면 전력과 실행 모듈 작동을 전달하는데 사용되는 DC 동력이 공급된 모듈입니다. 이 전원 공급기는 특별한 콘트롤오기스 샤시에서 왼쪽 대부분의 측면에 설치됩니다.

1756-PB75는 대부분의 콘트롤오기스 샤시, 특히 시리즈 비와 시리즈 Ｃ 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 샤시와 호환 가능합니다. 이 전원 공급기로의 도입 전력 연결을 종결시킬 때, 추천된 배선 칫수는 2.5 mm2 또는 14개의 미국 와이어 게이지 (AWG) 고체 또는 90 'Ｃ (194 'Ｆ)의 또는 더 높절연 등급과 꼰 동선이고 1.2 밀리미터 (3/64 in.)의 최대 절연 두께입니다. 0.565 N-엠 (5 lb-in)의 토크로 나사를 조이세요.이 전원 공급기는 14.0 (H) Ｘ 11.2 (W) Ｘ 14.5 센티미터 (D)의 피직컬 디멘션을 가지고 있습니다 안에 (5.51 Ｘ 4.41 Ｘ 5.71과 무게 0.95 킬로그램 (2.10 파운드).

1756-PB75는 외부적으로 18-32VDC의 적용 가능한 전압 범위로 24VDC의 공칭 공급 전압에 의해 강화됩니다. 그것은 95W의 입력 전력 정격과 30A의 침입 전류 등급을 가지고 있습니다. 그것은 0...+60 'Ｃ (+32에서 75 Ｗ의 출력 전원을 전달합니다... +140 'Ｆ)과 1.5의 전류용량 한 1.2VDC에 ; 3.3VDC에 있는 4A ; 13 한 5.1VDC와 2.8에 한 24VDC에. 이 전원 공급기는 또한 35 부인 앳 18V DC의 홀드 업 시간을 특징으로 합니다 ; 250V (연속적인), 강화 절연 종류의 분리 전압과 함께, 후면 종류에 입력된 세력은 60 Ｓ 동안 3500V DC에 시험한 40 부인 앳 24V DC와 40 부인 앳 32V DC.

그것은 또한 권력을 샤시 후면에게 제공하는 1756 콘트롤오기스 제품군의 일부입니다. 1756-PB75는 0-60 'Ｃ에 24V DC 명사 상당어와 18과 32V DC와 95W 입력 전원과 75W 최대 출력 파워의 전력 정격 사이의 입력전압 범위를 가집니다. 모듈은 30A의 최대 과전류를 가지고 있고 신호가 35 부인 앳 18V DC와 40 부인 앳 24V DC와 40 부인 앳 32V DC의 업 타임을 잡습니다. 그것은 1.2V에 1.5A의 전류용량을 가지며, 5.1V에 있는 3.3V, 13A와 24V DC에 있는 2.8A에 4A. 1756-PB75는 250V 후면에 입력된 세력 사이에 60대를 위한 3500V DC에 시험된 강화된 전기 절연형을 사용하 의 분리 전압을 가지고 있습니다. 그것의 회로는 꼼짝 못하게 된 2.5 mm2 (14 AWG) 또는 0.8 N-엠 (7 lb-in) 관리인 추진 토크와 경성 구리 전선을 사용합니다. 1756-PB75는 지정된 T4 아텍스와 IEC과 북아메리카 온도 코드를 가지고 있고 그것이 개방형 구내가 딸려 있습니다. 그것은 Ｃ (한 32-140' Ｆ) 기능적 온도가 농축 없이 5-95%의 상대 습도 조건에 정렬시킨 0-60을 가지고 있습니다. 1756-PB75는 30G의 사용가능한 충격 평가를 가지고 있고 그것이 10-500Hz에 2.0G의 사용가능한 진동에 견딜 수 있습니다. 그것은 대략 0.95 킬로그램 (2.10 파운드)을 심사숙고하고, 14.0 센티미터 Ｘ 11.2 센티미터 Ｘ 14.5 센티미터 (5.51in x 4.41in x 5.71in)의 선적 규격을 가지고 있습니다.

1756-PB75를 위한 FAQ
1756-PA75와 1756-PB75 사이의 차이가 무엇입니까?

1756-PB75가 외부 18-32VDC 공급 전압에 의해 강화되는 동안 85-264VAC으로 공급될 때 1756-PA75는 작동합니다.

나는 이 전원 공급기를 판넬 부품을 얻는 전압원으로 이용할 수 있습니까?

아니오. 이 전원 공급기는 단지 콘트롤오기스 샤시를 위해 의도됩니다.

1756-PB75에 대한 용도로 적합한 콘트롤오기스 샤시가 무엇입니까?

적합한 샤시는 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17입니다.
