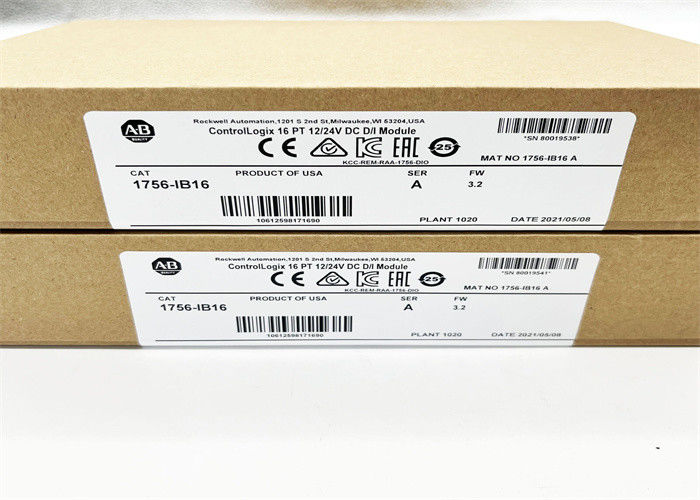

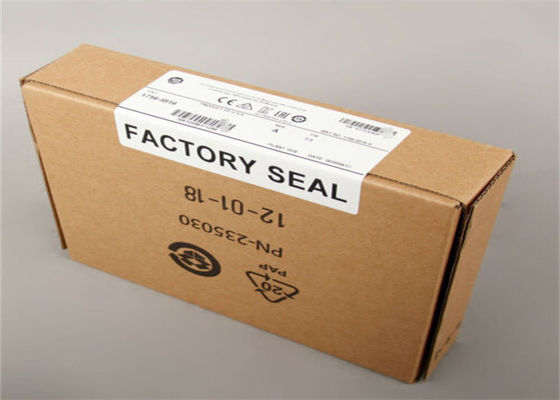

앨런-브래들리 1756-IB16 컨트롤로직스 I/O 모듈 2 밀리 초 + 선택된 필터 시간

선택된 필터 시간 외에 알렌-브래들리 1756-IB16 콘트롤오기스 I/O 모듈 2 밀리초

1756-IB16을 위한 기술적 요구
제조사 로크웰 자동화
브랜드 알렌-브래들리
부품번호 / 카탈로그 번호 1756-IB16
시리즈 콘트롤오기스
입력 16
모듈 타입 디지털 DC 입력 모듈
입력 32 (32)의 번호는 입력합니다
입력 전압 12-24 볼트 DC 싱크
작동 전압 범위 10-31.2 볼트 DC
전자적인 모듈 키조정
31.2 볼트 DC에 있는 최대 동작 전류 10 밀리암페어
선택된 필터 시간 외에 입력 유예 시간 2 밀리초
최대 입력 전류, 오프 상태 1.5 밀리암페어
10 볼트 DC에 있는 최소 동작 전류 2 밀리암페어
하드웨어상 지연에 대한 입력 유예 시간, 꺼짐 상태 : 290 우리 nom/1 부인 맥스 + 필터 시간
꺼짐 상태 하드웨어 지연을 향하여, 입력 유예 시간 : 700 우리 nom/2 부인 맥스 + 필터 시간
60 'Ｃ (140 'Ｆ)에 있는 전력 소모 (맥스) 5.1 Ｗ
24 볼트에 있는 백플레인 전류 2 밀리암페어
UPC 10612598171290
5.1 볼트에 있는 백플레인 전류 120 밀리암페어
60 'Ｃ (140 'Ｆ)에 있는 열 소산 21.1 BTU / hr
제거할 수 있는 단자 블록 1756-tbch 1756-TBS6H

다른 뛰어난 제품

알렌-브래들리 1756-IB16은 콘트롤오기스 I/O 모듈입니다. 이 16 포인트 DC 입력 모듈이 그룹 당 8 점으로 1756개 콘트롤오기스 샤시에 연결될 수 있습니다. 적합한 탈부착식 단자 블럭 주택 또는 RTB는 1756-TBNH 20 위치들 NEMA RTB와 1756-TBSH 20 위치 스프링 클램프 RTB입니다. 설치, 사용자들 전에 그것이 적합한 RTB를 참석하게 하여야 하고 1756개 샤시와 전원 공급기가 설치되고 기초를 두어야 한다는 것에 주목하세요.

1756-IB16 모듈의 명목상 입력 전압량이 24 볼트 DC인 반면에, 전압 범주는 12/24 볼트 DC 싱크입니다. 그것의 작동 전압 범위는 10 내지 31.2 볼트 DC이고 전체 후면이 전원은 0.56W입니다. 5.1 볼트 DC에 있는 전류는 100 마입니다. 24 볼트에, 전류는 2 마입니다. 이 모듈은 또한 활성화 없이, 22 밀리초에서 37%를 붕괴하는 250 마 성수기의 최대 유입 전류를 가지고 있습니다. 그것의 분리 전압은 연속적인 250 볼트입니다. 이 모듈의 전력 소모는 주위에 있고 60 도 섭씨와 열 소산에 있는 5.1 와트가 17.39 BTU / 시간이라는 것 입니다. 10 볼트 DC에 있는 2.0 마부터 31.2 볼트 DC에 있는 10 마까지 이 모듈 범위의 온전류. 오프 상태에, 그것은 5V의 최대 전압과 1.5 마의 최대 전류를 가지고 있습니다. 모듈의 입력 유예 시간은 사용자 구성형 필터 시간 (0, 1, 또는 2 밀리초) 외에 1번 부인 하드웨어 지연의 최대를 가지고 있습니다. 그것은 사용자 구성형 필터 시간 (0, 1, 2, 9, 또는 18 밀리초) 외에 2 밀리초의 최대 하드웨어 지연 시간이 있습니다.

알렌-브래들리 1756-IB16은 24VDC의 명목상 입력 전압량에 작동하는 DC 하락 입력 모듈입니다. 이 모듈은 그러나 24VDCinput 신호와 함께 사용되고 여전히 적절한 중간 삽입 회로 또는 성분이 설치하는 제공된 AC 입력 전압과 함께 사용될 수 있습니다.

이 모듈은 용량이 적은과 덜 중요 애플리케이션을 위해 단일 선반, 독립형 제어기 구성을 지원합니다. 임계성의 고차가 있는 더 큰 애플리케이션이 그러한 멀리 있는 입출력 시스템 또는 분산 제어 방식 (DCS)를 포함한 것이 또한에 사용할 수 있습니다.

이 모듈은 균일한 어떠한 콘트롤오기스 구성, 알렌-브래들리의 플랜태팍스 DCS 플랫폼의 개별 입력 모듈로서 사용될 수 있습니다. 이 모듈의 설치의 수와 어떤 한계가 사실상 있지 않습니다. 예 또는 설치의 숫자는 사용된 프로세서의 메로리 량과 물리적 샤시 또는 사용 가능한 슬롯에 의존합니다.



1756-IB16은 종료하는 입력 신호의 모듈 방법을 제공하는 제거할 수 있는 끝 잠금장치를 사용합니다. 그것은 1756-TBNH 1756-TBSH의 RTB 부품번호로 대체될 수 있습니다. 그것은 어떤 입력 신호가 정의된 상태로 바꾸었을 때 한 즉각 조치를 요구하는 적용에 사용자 구성형이고 유용한 상태 특성 변화를 갖. 상태변화 (COS)는 더 빠른 논리 처형을 위한 프로세서의 정상적 스캔 주기를 우회합니다.

EtherNet/IP 네트워크 구성
EtherNet/IP 통신 모듈
1756-enbt, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-eweb, 1768-enbt
콤팩트로기스 5370 제어기들
EtherNet/IP 어댑터들
1734-aent, 1734-aentr, 1769-aentr, 1794-aent, 20 COMM-E, 22 COMM-E, 20-750-enetr
내장된 스위치
1783-etap, 1783-ETAP1F, 1783-ETAP2

알렌-브래들리 1756-OF8은 콘트롤오기스 플랫폼의 일부인 아날로그 출력 모듈입니다. 이 아날로그 모듈은 전기적이고 필드 장치를 제어하고 조절하는데 사용될 수 있고 측정과 기록 계기와 연결되기 위한 또는 다른 어떤 목적을 위한 신호를 전하거나 재전송합니다.
