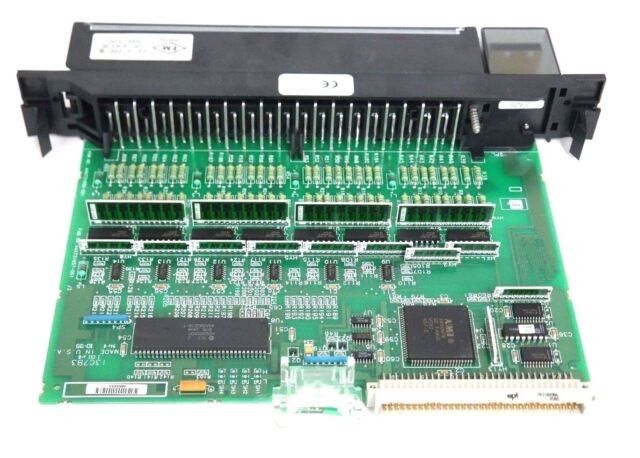

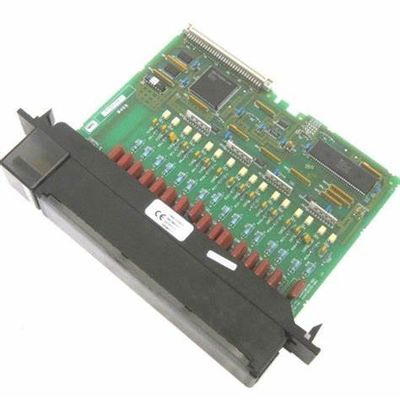

제품 정보 GE IC697MDL653 :

IC697MDL653은 정부 논리 특성을 둘다 가지고 있도록 설계됩니다 ; 그러므로 그것은 입력 장치부터 상용자까지 전원 전류에 유능합니다. 적용 가능한 입력 장치는 파워 버스와 모듈 입력에 연결됩니다. 다음과 같은 입력 장치는 IC697MDL653과 모두 호환 가능합니다 : 2개 와이어와 3 배선 종류를 포함하는 압버튼, 리밋 스위치와 선택기 스위치와 전자적 근접 스위치.

이상적으로, 이 모듈 위의 입력은 어떠한 IC697 PLC 전압 호환 출력 모듈에 의해도 가동됩니다. 입력 회로는 장치가 확실히 작용한다는 것을 보증하기 위해 경향을 충분히 제공합니다. 입력전류는 일반적으로 ON 상태에서 10mA이고, 켜지는 것 없이 OFF 상태에서 2개 마 누설 전류를 받아들일 수 있습니다.

고유 번호 IC697MDL653과 GE 파눅 일련 90-70개별 입력 모듈은 -3 내지 30 볼트 DC의 입력전압 범위 24 볼트 DC의 정격 전압을 가지고 있습니다. IC697MDL653개별 입력 모듈은 또한 32개의 전체 입력 점과 긍정적 / 부정 논리 입력 모듈입니다. 이러한 입력 점의 모두는 각각 8개 입력의 4개 그룹으로 그룹화됩니다. IC697MDL653 입력 모듈은 입력 그룹 사이에 후면과 500 볼트에 연결되는 어떠한 입력을 위해 1500 볼트의 차단 전압 정격을 가지고 있습니다. IC697MDL653 긍정적 / 부정 논리 입력 모듈은 정격 전압에 있는 10 밀리앰프의 전형적 입력전류와 2.6 킬로옴의 전형적 입력 임피던스를 가지고 있습니다.

IC697MDL653 긍정적 / 네가티브 입력 모듈은 13.5 내지 30 볼트의 ON 상태의 전압과 0 내지 5 볼트의 상태 전압을 가지고 있습니다. 온전류는 6 내지 15 밀리앰프이고 오프상태 전류가 0 내지 2 밀리앰프입니다. 그것 뿐 아니라 IC697MDL653 입력 모듈은 1 내지 10 밀리초의 쉽게 잘 믿는 필터 지연 시간이 있습니다.

파일러 지연 시간의 구성은 점별 기초에 만들어지고 모든 포인트가 똑같은 필터 시간을 특징으로 한다는 것이 주목되어야 합니다. 유닛은 5 볼트 버스로부터 경향의 0.3 Amps를 요구합니다. 모듈은 그것을 틀린 토대 위에 설치하는 것을 불가능하게 하는 기계적 키조정 능력이 딸려 있습니다. 또한, IC697MDL653 모듈은 AWG #22부터 AWG #14까지 와이어 게이지를 받아들이고 그것이 쉽게 필요한 경우 랙에서 슬롯에서 제거될 수 있습니다.
