| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC200UDR010 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negitiation |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 100 |
| 상품 이름: | PLC 프로그래밍 가능 논리 컨트롤러 IC200UDR010 | 제품: | PLC 프로그램 논리 제어기 |
|---|---|---|---|
| 모델: | IC200UDR010 | 브랜드: | GE |
| 캐리어: | 프로세서 모듈 | 시리즈: | 90-30 |
| 생산국: | 미국 |

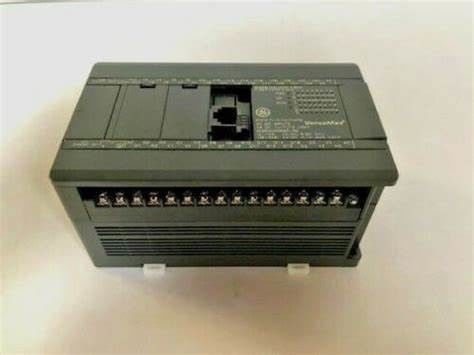

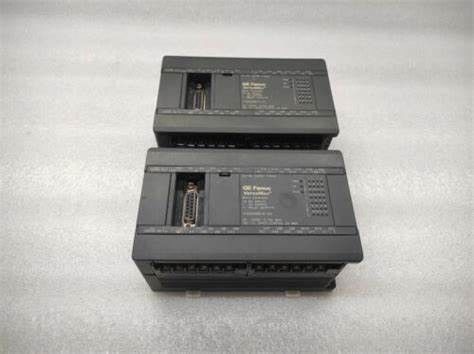

IC200UDR010 GE Fanuc VersaMax 마이크로 28 포인트 PLC 24Vdc 출력 (11) 릴레이 출력 24Vdc
설명GE Fanuc IC200UDR010
무게 500 그램 (1.10 파운드)
입력 16 24Vdc 긍정적/부적 논리 입력 회로
출력 11개의 정상적으로 열린 2AMP 릴레이 회로와 1개의 DC 출력 (Q1)
고속 카운터 최대 4개의 A형 또는 1개의 A형과 1개의 B형
+24Vdc 출력 전원 공급원 최대 200mA (출력 회로 및 사용자 장치)
열 절감 IC200UDR010: 없습니다. IC200UDR228: 45도 이상까지 절감 없습니다.
C도, 동시에 점의 수는 50%를 초과해서는 안됩니다.
DC 전력 사양
범위 IC200UDR010: 24Vdc -20%, +25%
IC200UDR228: 9.2 ~ 30Vdc
대기 IC200UDR010: 19.2Vdc에서 10ms
IC200UDR028: 5ms
입력 전류 IC200UDR010: 30Vdc에서 최대 1 Amp
IC200UDR228: 12Vdc에서 13Amp, 24Vdc에서 27Amp
1A에 대한 10mS의 출입 시간
입력 전류 IC200UDR010: 24Vdc에서 전형적인 0.30 Amp
IC200URD228: 12Vdc에서 1.1 Amp 전형적; 24Vdc에서 0.55 Amp 전형적
입력 전력 공급량 8W
DC 입력 사양
입력 값 16
입력 전압 24 볼트 DC
입력 전압 범위 0~30 볼트 DC
입력 전류 7.5mA 전형
입력 저항 2.8 kΩ
입출력 경격 전압 ON: 15Vdc 최소, OFF: 5Vdc 최대
입출력 임계 전류 켜면 최대 4.5mA, 꺼면 최소 1.5mA
응답시간 0.5~20ms 정규 입력으로 구성할 수 있다. HSC 입력으로 100μs
격리 전압 1500V RMS 필드 사이드 로직 사이드, 500V RMS 그룹 사이
DC 출력 사양
출력 논리 긍정 논리
작동 전압 IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
전압 범위 IC200UDR010: 24Vdc, +20%, -80%; IC200UDR228: 23.5 - 24.5Vdc
출력 전류 IC200UDR010: 450mA; IC200UDR228: 100mA
최대 UL 파일럿 직무급 0.75A 24Vdc
최대 저항 부하 등급 24Vdc에서 0.75A; 12Vdc에서 0.5A; 5Vdc에서 0.25A
출력 전압 감소 0.3Vdc 최대
반응: 최대 0.1ms (24Vdc, 0.2A), 최대 0.1ms (24Vdc, 0.2A)
오프 상태 누출 최대 0.1mA
격리 1500Vac 현장 측면과 논리 측면, 500Vac 그룹 사이
퓨즈 출력 외부로 융합되어야 합니다. 그렇지 않으면, 짧은 부하가 발생할 수 있습니다.
다른 우수한 제품
| 야사카와 모터, 드라이버 SG- | 미쓰비시 모터 HC,HA- |
| 웨스팅하우스 모듈 1C-5X- | 에머슨 VE,KJ- |
| 하니웰 TC,TK- | GE 모듈 IC - |
| ABB 모듈 | AB 모듈 1756~1759 투어 스크린 2711~ |
| 미쓰비시 드라이브 MR-, 모터 HA-,HC | 에머슨 무들즈, 케이 |
| Fanuc 모터 A0- 드라이브 | 요코가와 송신기 |
| 로즈마운트 송신기 3051- | 슈나이더 모듈 140 |
| 파나소닉 모터, MH를 운전해 | 시멘스 모듈 6ES, 터치 스크린 6AV |
6.11 IC200UDR010 28-포인트 마이크로 PLC, (16) 24Vdc 입력, (1) 24Vdc 출력, (11) 릴레이 출력, 24Vdc PS
IC200UDR228 28-포인트 마이크로 PLC, (16) 24VC 입력, (1) 24Vdc 출력, (11) 릴레이 출력
12/24Vdc PS
버사맥스 마이크로 PLC IC200UDR010 및 IC200UDR228는 16개의 DC 입력을 받아 1개의 DC를 공급합니다.
이 모듈들 사이의 유일한 차이점은
그들의 전원 공급 장치와 Q1 DC 출력의 출력 전류 등급입니다.
+24Vdc 명소 입력 전력을 사용하며 450mA, 24Vdc 출력을 제공합니다. 마이크로-28 IC200UDR228
+12/24Vdc 명소 입력 전력을 사용하며 100mA, 24Vdc 출력을 제공합니다.
6.11.1 DC 전력
DC 전원 공급은 정렬 전압보다 시작 전압 (약 4Vdc) 에서 더 많은 전류를 필요로합니다.
입력 전압 DC 전원 공급을 시작하려면 최소 2.0A가 필요합니다.
전원-업 진단을 비활성화하도록 구성되면, PLC는 전압 100ms 후 논리 솔루션을 시작합니다
전력 공급 입력 수준은 평소 DC 전력을 달성하고 유지합니다.
PLC는 전원 공급 장치의 출력 전류를 지원하기에 충분한 일시 전류 능력을 가지고 있어야합니다
그리고 적당한Vdc전압 수준을 유지하기 위해 (인러시 요구 사항에 대한 사양 참조).
6.11.2 DC 입력
16개의 구성 가능한 DC 입력은 양성 또는 음성 논리 표준 입력 또는 최대
세 개의 고속 카운터 입력. 입력은 입력 장치의 넓은 범위와 호환됩니다.
버튼, 제한 스위치, 전자 근접 스위치
마이크로 PLCs + 24Vdc 공급은 입력 장치와 DC 입력 회로에 전원을 공급하기 위해 사용할 수 있습니다
입력 회로 전류와 외부 장치 전류의 조합은
200mA를 초과합니다.
6.11.3 DC 출력 (Q1)
DC 출력 회로 (Q1) 는 표준, 고속 카운터, 펄스 트레인 또는
PWM 출력
6.11.4 릴레이 출력 (Q2 ️ Q12)
열한 형식 A 릴레이 출력 (SPST 단일 전구 단일 투어) 는 광범위한 부하 장치를 제어 할 수 있습니다.
모터 스타터, 소레노이드 및 표시기 등이 있습니다. 이 회로의 스위치 용량은 2입니다.
amp. 현장 장치 작동을 위해 AC 또는 DC 전력의 외부 소스가 공급되어야 합니다. 릴레 출력
펄스 트레인 또는 PWM 출력으로 사용할 수 없습니다.
