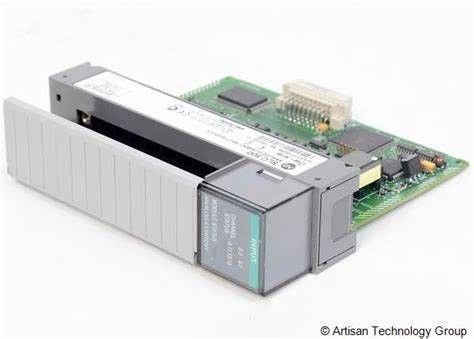

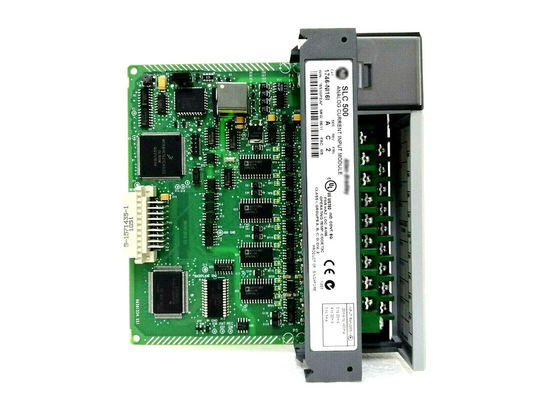

1746-NI16I 앨런-브래들리 백플레인 전류 (5 볼트) 125 밀리암프 SLC 500 아날로그 I/O 모듈

1746-NI16I 앨런-브래들리 백플레인 전류 (5 볼트) 125 밀리암프 SLC 500 아날로그 I/O 모듈

1746-NI16I에 대한 기술 사양
제조사 로크웰 자동화
브랜드 앨런-브래들리
부분 번호/카탈로그 번호 1746-NI16I
SLC 500 시리즈
모듈 타입 아날로그 I/O 모듈
백플레인 전류 (5 볼트) 125 밀리 앰프
입력물 16 (16)
백플레인 전류 (24 볼트 DC) 75 밀리 앰프
전기 신호 유형 0~20mA, 4~20mA, ±20mA, 0~1mA
대역폭 6-250 헤르츠
차시 위치 I/O 모듈 슬롯 0을 제외한 모든 슬롯
단계 반응 9-630 밀리 초
백플레인 전류 (5 볼트) 125 mA;(24 볼트 DC) 75 mA
변환 타입 Sigma - Delta
열분해 2.43 와트
입력 필터링 프로그래밍 가능한 필터 주파수와 함께 낮은 통과 디지털 필터
응용 프로그램 조합 120 볼트 AC I/O
입력 필터 주파수 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz
UPC 10611320228196
격리 500V AC 격리 1초
LED 표시기 5개의 녹색 상태 표시기 4개의 채널 그룹마다 하나, 모듈 상태에 하나
추천 케이블 벨든 #8761 또는 동등

다른 우수한 제품

에더넷/IP 네트워크 구성
에더넷/IP 통신 모듈
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
컴팩트 로직 5370 컨트롤러
에더넷/IP 어댑터
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
임베디드 스위치
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

앨런-브래들리 1746-C7 케이블은 컨트롤러와 차체를 연결하는 리본 전력 케이블이다. 컨트롤러와 차체 사이의 간격은 주목할 필요가 있다.SLC 500 컨트롤러를 연결하기 위해 1746-C7 케이블을 사용할 때알렌 브래들리 1746-P4 전원 공급 장치를 연결하기 위해 케이블을 사용할 때, 공급 장치 사이의 최대 거리는 2.5 인치입니다.1746-C7 케이블 자체는 길이 6 인치입니다그것은 체시와 컨트롤러를 나란히 연결하는 데만 사용되어야하며, 다른 체시 또는 컨트롤러 위에 하나의 체시 또는 컨트롤러를 쌓아 놓은 형식으로 사용되지 않습니다.

1746-C7 케이블은 앨런 브래들리 1746-A4, 1746-A7, 1746-10 및 1746-A13 차체를 연결하는 데 가장 적합합니다. 케이블은 이러한 차체를 서로 결합하여 연결할 수 있습니다.1746-C7 케이블은 2개의 1746-A4 차체를 서로 연결할 수 있습니다., 1 1746-A4 차체를 다른 차체 중 하나에 연결할 수 있습니다.)

1756-PB75에 대한 FAQ
1756-PA75과 1756-PB75의 차이점은 무엇일까요?

1756-PA75는 85-264VAC로 공급될 때 작동하고 1756-PB75는 외부 18-32VDC 공급 전압으로 공급된다.

이 전원 공급원을 패널 부품의 전압원으로 사용할 수 있나요?

이 전원 공급은 컨트롤 로직스 체스용으로만

1756-PB75과 사용할 수 있는 호환되는 ControlLogix 차체는 무엇입니까?

호환되는 차체는 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17입니다.
