FANUC GE IC3600AFGA1 제어 회로 보드 전류 400 pA 이하

GE Fanuc IC3600AFGA1에 대해
IC3600AFGA1는 FANUC GE의 Mark I 또는 Mark II 시스템을 위해 제조된 PCB이다. MKI/MKII는 GE의 최초의 가스 / 증기 터빈 스피드트로닉 관리 시스템이었다.그들은 4000 hp에서 400 MW까지의 무거운 용량 터빈을 관리 할 수 있습니다.) 이러한 시스템의 신뢰성은 온도 제어 및 속도와 같은 주요 제어 기능의 과잉으로 달성됩니다.고해상도 서보와 전자 컴퓨팅은 높은 성능을 달성합니다., 정확성 및 빠른 반응 시간.

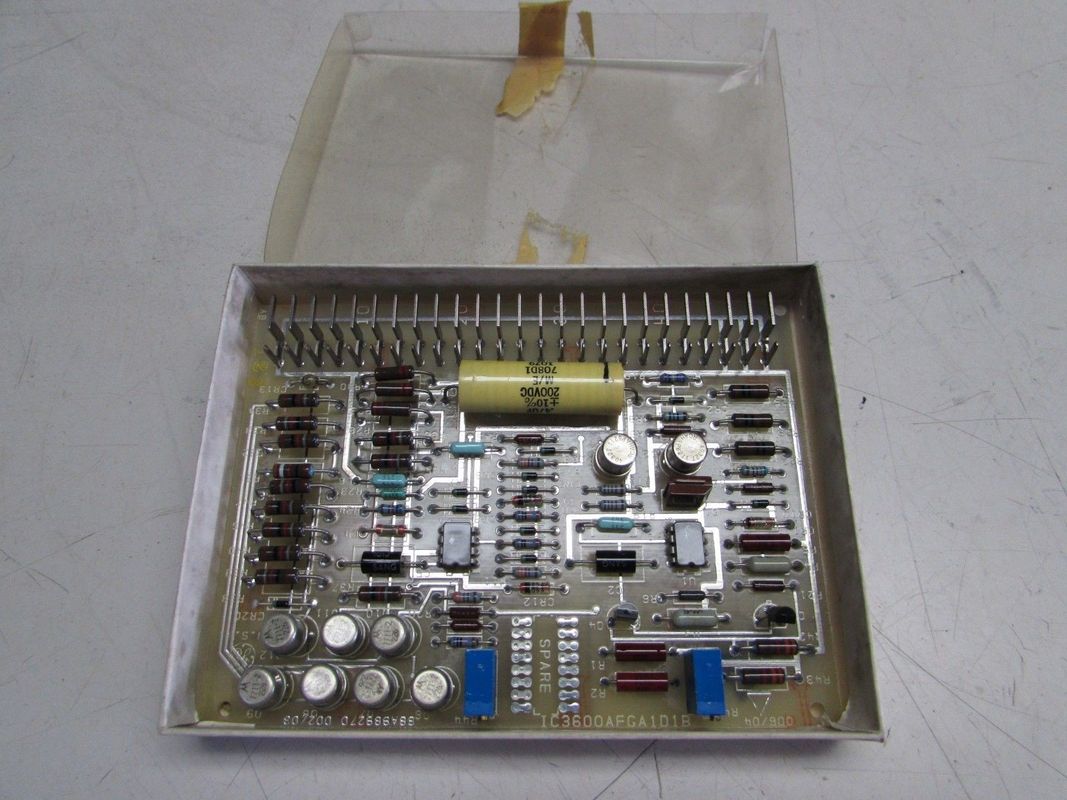

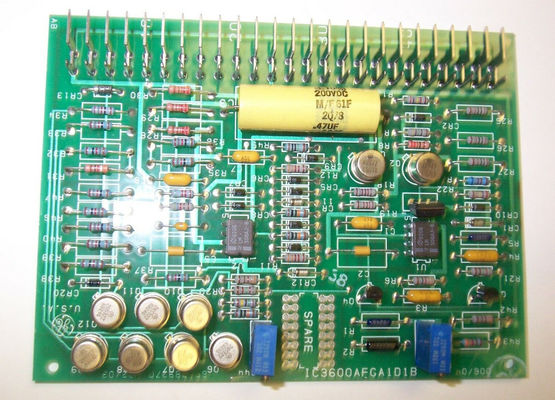

IC3600AFGA1는 두 개의 모서리에 굴착 표시가 있습니다. 한 가장자리에 열 (열에서 50) 으로 번호가 있습니다. 이 숫자는 보드 표면과 연결 된 25 개의 직각 금속 핀 아래에 위치합니다..이 핀은 보드의 가장자리를 향해 바깥쪽으로 향한다. 보드는 고유한 보드 번호, GE?? USA?? 표시 및 006/04 코드와 함께 표시된다. 한 모퉁이에는 AB가 표시된다.대부분의 요소가 표시되어 있지만 모든 것은 아닙니다..

IC3600AFGA1은 표면에 12개의 트랜지스터가 있습니다.소 신호-중량 전력 애플리케이션을 위해 설계된 여러 개의 이중 확산형 에피타시얼 플래너 실리콘 전력 트랜지스터를 포함하여IC3600AFGA1에는 두 개의 회로가 있습니다. 두 회로는 최대 입력 편향 전류는 온도 상에서 3.0 nA이며 온도 상에서 400 pA 미만의 오프셋 전류가 있습니다.
IC3600AFGA1의 표면에 두 개의 트림 포텐시오미터가 위치하고 있다. 폴리에스터 비닐을 포함한 다양한 콘덴서, 다이오드, 저항이 있다.47μF +/-10% 200VDC M/e 61F 2Q78 및 몇 개의 작은 세라믹 콘덴시터저항체는 주로 고정된 탄소 필름 및 금속 필름 저항체입니다.
