Fanuc IC3600SCBE1 General Electric I-II 마크 터빈 제어 시스템에서 직사각형 녹색 PCB

GE Fanuc IC3600SCBE1에 대해
제너럴 일렉트릭 (General Electric, GE) 은 IC3600SCBE1 인쇄 회로 보드 (PCB) 를 개발했다. 이 부품은 마크 I-II 터빈 제어 시스템의 구성 요소이다.MKI (Mark I) 와 MKII (Mark II) 는 Mark 시리즈에 도입된 첫 두 시스템이었다..

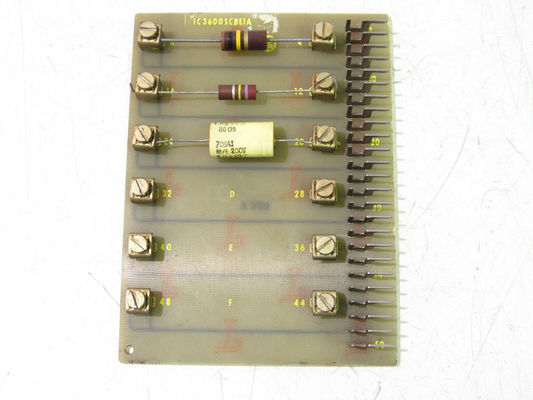

IC3600SCBE1는 초록색 직사각형 PCB이다. 회로 보드의 중앙 근처에는 하나의 (1) 큰 노란색 콘덴시터가 있다. 이 콘덴시터는 고체이며 부품 번호 708A1을 포함하고 있다.표면에 인쇄되어 있는이 큰 콘덴서 는 200 볼트 의 전압 을 포함 하고 있으며, 이 전압 은 200V 로 표시 되어 있다. 두 개의 저항이 콘덴서 위 에 위치 한다.이 저항 중 하나는 IC3600SCBE1의 상단 가장자리에 위치이 저항은 크고 갈색입니다. 검은색, 갈색, 금색, 노란색의 밴드가 있습니다.IC3600SCBE1는 더 큰 시스템에 회로 보드를 배선하는 데 도움이 작은 금속 구성 요소를 포함저항은 양쪽에 선이 있는 금속 부품에 있다. 중형 저항은 큰 저항 아래로 배치된다.중간 저항은 또한 갈색이고 빨간색의 밴드를 특징으로합니다.금속 구성 요소는 또한 이 중간 저항체를 IC3600SCBE1에 연결합니다.IC3600SCBE1 회로 보드의 오른쪽에 정렬 된 큰 금속 톱니의 긴 줄이 있습니다IC3600SCBE1의 중앙에 위치한 부품은 A부터 F까지의 글자로 표시됩니다.10 (10) 에서 50 (50) 까지의 숫자는 판의 오른쪽 옆으로 열으로 나열되어 있습니다..
