GE Fanuc IC3600LIVD1 로직 인버터 카드

GE Fanuc IC3600LIVD1에 대해

IC3600LIVD1는 GE의 Mark I 또는 Mark II 시리즈에 맞는 로직 인버터 카드이다.이 두 시리즈는 GE가 개발하고 출시 한 가스 및 증기 중량 터빈 관리를위한 스피드트론 시리즈의 첫 번째였습니다., 1969년 MKI와 1973년 MKII. 둘 다 이후 MKIV에서 MKVIe와 같은 후속 스피드트로닉 모델로 대체되었다.그리고 여전히 수백 개의 MKI와 MKII 시스템은 여전히 전 세계적으로 사용되고 있습니다.GE가 설계한 이 두 시리즈는 적응 가능하고 확장 가능하며 파이프라인, 해상 및 유틸리티 서비스와 같은 다양한 응용 분야에서 수십 년 동안 사용되었습니다.온도가 -50C에서 +50C까지.

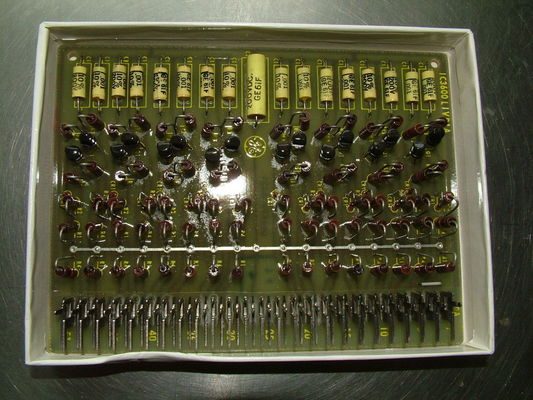

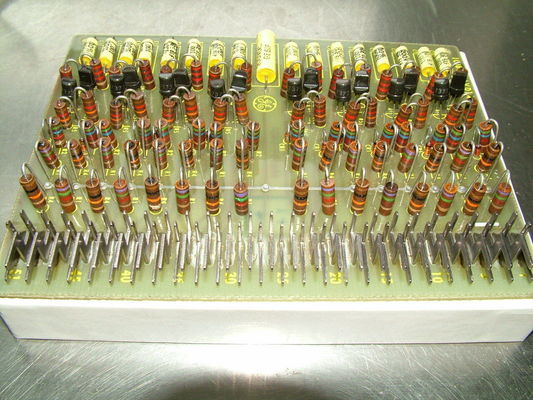

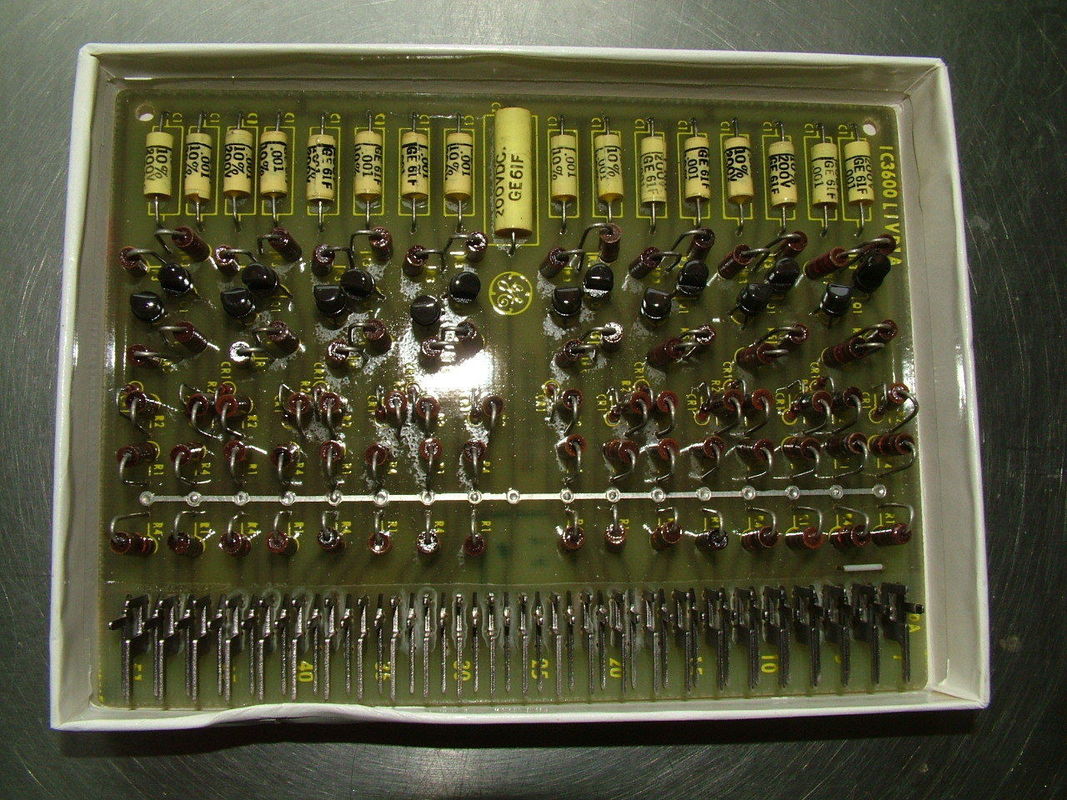

IC3600LIVD1는 4개의 모서리 중 2개에 공장에서 뚫어졌다. 그 표면에 GE 로고, 보드 번호, 1, 5, 10, 15, 20, 25, 30, 35, 40, 45, 51번이 인쇄되어 있다.

IC3600LIVD1는 단일 평행 선에 위치한 열일곱 개의 콘덴시터를 가지고 있습니다. 모든 콘덴시터는 폴리에스터 비닐로 만들어집니다. 이 중 열여섯 개 (.001 10% 200V) 는 C1로 표시됩니다.하나 (+/- 10% 200VDC) 는 C2로 표시됩니다.이 보드에는 16개의 트랜지스터가 두 줄로 배치되어 있습니다. 모든 트랜지스터는 Q1로 표시되어 있습니다. 레지스터는 탄소 복합재료로 구성되어 있습니다. 보드에는 80개의 레지스터가 있지만,사용된 저항 표시는 R1 ~ R5로 제한됩니다.16개의 저항이 각 지표에 달려 있습니다.

IC3600LIVD1는 스피드트론 시스템 주 제어판과 51개의 금속 핀을 통해 통신합니다.이 핀은 설치 후 연결 된 케이블을 통해 데이터를 전송하는 것을 촉진합니다..

IC3600LIVD1 컴포넌트가 수신되면 설치 전에 설명서나 데이터 시트와 같은 OEM 출판물을 검토하는 것이 좋습니다.안전 데이터 및 다른 절차에 다시 익숙해지기 위해.
