GE FANUC 빛 표시 카드 IC3600LINA1 마크 I / 마크 II 시리즈

GE Fanuc IC3600LINA1에 대해

IC3600LINA1로 표시된 빛 지표 카드는 Mark I/Mark II 시리즈를 위한 GE FANUC 부품이다. 이 두 시리즈는 네 가지 기본 부품으로 만들어졌다.여러 종류의 제어 장치가 서로 백업할 수 있도록 하는 부재적인 안전 장치가 탑재된 제어 시스템을 포함 (온도 제어 장치가 속도 제어 장치와 반대로 백업합니다)이중 및 삼중 안전 장치로 구성된 보호 시스템으로, 경보가 문제를 알리는 경우 시스템이 계속 작동 할 수 있습니다.시작 및 종료와 같은 기본적인 절차를 자동화하기 위한 논리를 가진 순차적인 시스템, 그리고 나머지 시스템에서 독립된 전원 공급.

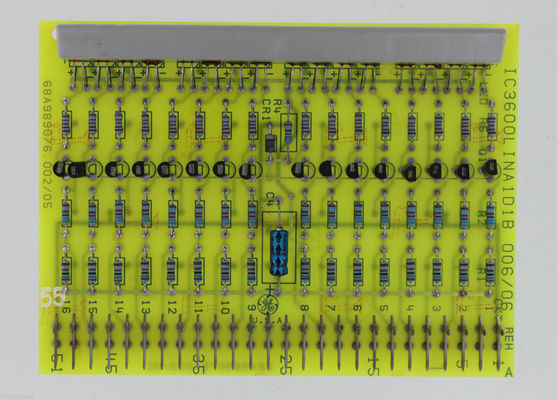

IC3600LINA1은 006/06, 002/05, 68A989076 및 ¥REH 등 여러 코드로 표시되어 있습니다. 또한 GE U.S.A 로고와 이사회 식별 번호를 가지고 있습니다.보드 두쪽 모두에 26개의 금속 스핀이 번호가 있습니다.; 핀의 가장자리 쪽에는 1/5/15/25/35/45/51로 번호가 붙어 있다. 보드 쪽에는 1부터 16까지 번호가 붙어 있다. 이 숫자는 보드 내부 구성 요소에 해당하는 것 같다.다른 경우에는 각 줄의 맨 위에 표시된 라벨로만 표시됩니다..

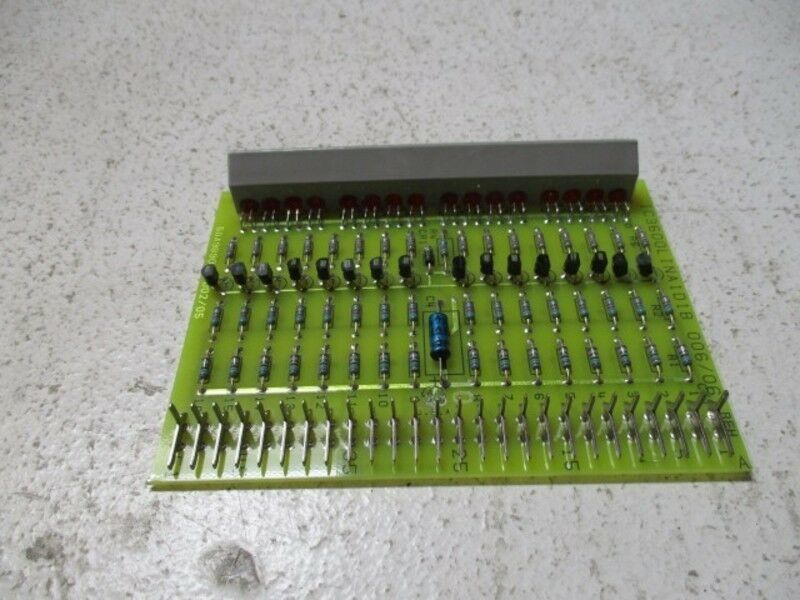

IC3600LINA1는 한 가장자리를 따라 16개의 발광 다이오드가 배치되어 있습니다. 이들은 회색 하우스로 보호됩니다. 각 다이오드는 구멍 가닥에 + 및 a -로 표시됩니다.보드는 C4로 표시 한 다이오드 및 한 알루미늄 전해질 콘덴서. 또한 R4로 표시된 하나의 금속 필름 콘덴시터도 있습니다. 보드의 나머지 구성 요소는 선으로 표시됩니다. R1 및 R2는 열여섯 개의 금속 필름 저항으로 구성됩니다.R5는 다른 재료의 16 개의 저항을 포함합니다.Q1에는 16개의 트랜지스터가 있습니다.
