GE 흥분 전력 보드 DS3800DEPB 1 20 핀 리본 케이블과 5 10 핀 커넥터

GE 흥분 전력 보드 DS3800DEPB 1 20 핀 리본 케이블과 5 10 핀 커넥터


.

제품 설명

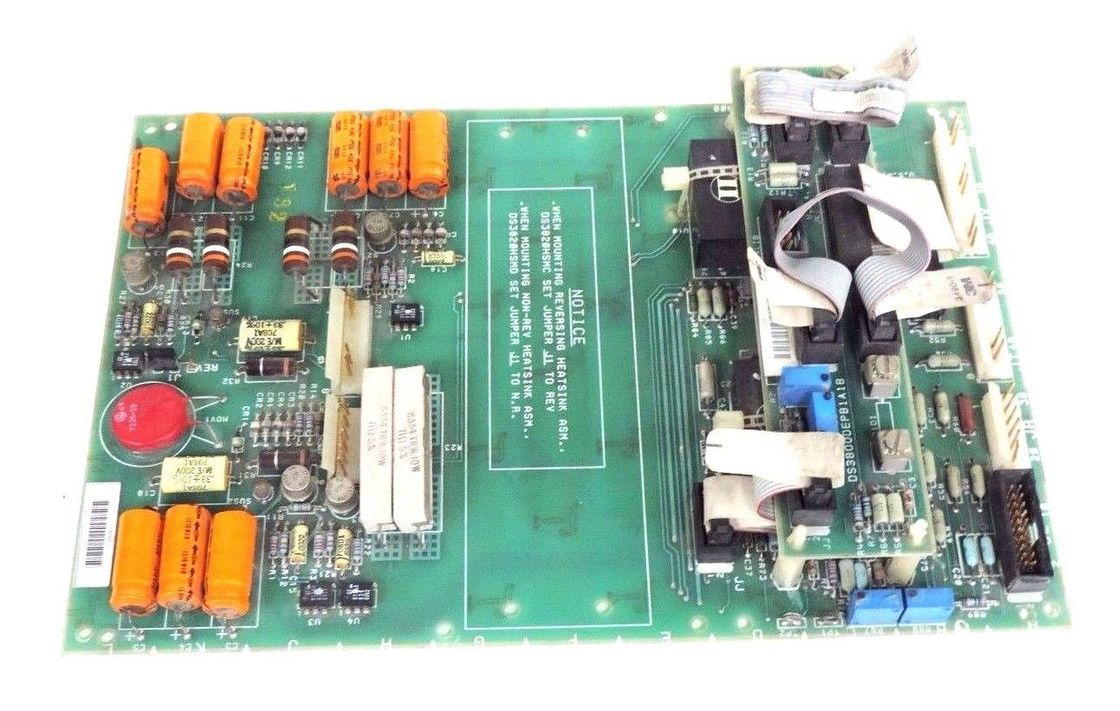

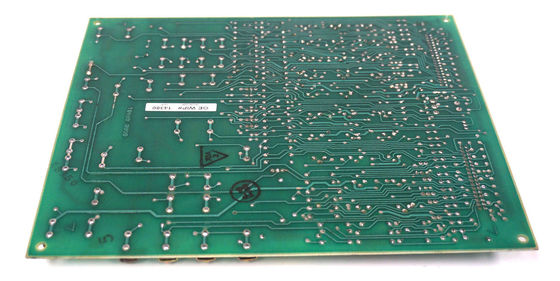

GE Excitation Power Board DS3800DEPB는 1개의 20핀 리본 케이블과 5개의 10핀 커넥터를 갖추고 있습니다.GE LCI 흥분 제어판 DS3800DECA1B1B 또한 구성 요소를 추가하기 위해 4 개의 단말기로 채워져 있습니다, 그리고 2 트림머 저항.

10핀 커넥터의 일부 ID는 JA-RUN, CAL1B 및 JB-COM입니다.10 핀 커넥터 중 5 가지가 있기 때문에 각 커넥터에 연결하는 올바른 리본 케이블을 식별하는 것이 중요합니다. 당신이 게시판을 설치하지만 올바른 커넥터에 리본 케이블을 연결하지 않으면, 그것은 당신이 드라이브를 종료하고 올바른 커넥터에 리본 케이블을 연결해야 합니다.이것은 드라이브의 생산성을 줄이고 주변 지역에서 드라이브에 작업하는 작업자의 불편을 줄일 것입니다.

대신, 각 케이블에 연결 된 커넥터의 ID를 표시하십시오. 이것은 교체 보드를 빠르고 쉽게 설치 할 것입니다.

20 핀 리본 케이블은 게시판에서 제거 할 수 없습니다 그리고 그것은 드라이브에 연결 역할을 합니다. 그것은 완전히 커넥터에 앉아 있는지 확인하는 것이 중요합니다.연결이 단단히 있는지 확인하기 위해 커넥터의 꼭대기에 단단히 누르십시오연결 장치 사이에 공간을 보시면, 일부 핀이 완전히 연결되어 있지 않다는 것을 나타낼 수 있습니다.

10 핀 리본 케이블을 연결 할 때 케이블을 올바르게 라우팅하는 것이 중요합니다. 즉 리본 케이블이 전달하는 신호를 방해 할 수있는 전력 케이블로 라우팅하지 마십시오..또한, 환기구 또는 다른 열을 생성하는 부품 앞의 공기 흐름을 막지 않도록 하십시오.

다른 우수한 제품

같은 제품GE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-I
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

제품 설명

DS3800DBIB는 GE가 제조한 스피드트론 (Mark IV) 라인의 일부로 설계된 작은 인쇄 회로 보드 (PCB) 이다.스피드트로닉 시스템은 터빈 연료의 순서와 시작에 대한 터빈 시스템 및 보조 장치의 순서를 설계마크 IV 시스템은 분산된 제어 시스템으로 설계되어 서로 연결된 마이크로프로세서 배열에서 실행됩니다. 이 그리드 네트워크의 한 부분이 고장 났을 때,터빈은 시스템의 다른 부분의 통제 아래 계속 작동합니다.이 방법으로 다운타임은 제한됩니다. DS3800DBIB는 인터페이스 보드로 특별히 설계되었습니다.

DS3800DBIB는 다른, 더 큰 PCB에 플러그인 역할을 하는 작은 딸판이다. 그것은 공장에서 구멍을 뚫고, 보드의 각 구석에 구멍을 뚫었다.이 보드 또한 4 개의 커넥터 1에서 4까지 번호. 검은색 탭으로 덮인 두 개의 작은 나사 장착 장치가 있습니다. 첫 번째 장착 장치는 C101로 표시되어 TP1로 표시 된 반지 옆에 위치하고 있습니다. 두 번째는 표시되지 않고 TP2로 표시 된 반지 옆에 위치합니다.DS3800DBIB는 708A1 등급 한 콘덴시터, M/E 200V 1.0 + 10%. 또한 변수 저항을 위해 배선을 연결 한 보드의 가장자리에 위치한 파란색 잠재 미터가 있습니다.DS3800DBIB PCB에 'cr'로 표시 된 10 개의 저항과 6 개의 작은 콘덴서가 있습니다.

Q1. 유도시간은 어떻게 될까요?
A: 3-5 일 샘플 준비, 8-10 일 대량 생산.

Q2. 산업용 세르보 드라이브의 MOQ 제한이 있습니까?
A: 낮은 MOQ, 1pc가 있습니다.

Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸릴까요?
A: DHL, UPS, FedEx 또는 TNT에 의해 선박. 도착하는 데 3-5 일 소요됩니다. 항공 및 해상 운송 또한 선택적입니다.

둘째, 보증 기간 동안, 우리는 작은 양의 새로운 주문으로 새로운 조명을 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 전화를 포함하여 해결책을 논의 할 수 있습니다..
