DS3800DMPC GE Mark IV 마이크로프로세서 보드

DS3800DMPC GE Mark IV 마이크로프로세서 보드

제품 설명
DS3800DMPC GE Mark IV 마이크로 프로세서 보드


DS3800DMPC는 GE가 마크 IV 가스 및 증기 터빈 관리 시스템에서 사용하기 위해 제조한 인쇄 회로 보드입니다.MKIV는 고장 견딜 수 있는 제어 기능을 갖춘 삼중 모듈적 리던던트 (TMR) 아키텍처를 제공했습니다.,이 유형의 두 개에서 세 개의 투표를 가진 스피드트론 시스템 중 첫 번째 중요한 제어 및 보호 매개 변수.DS3800DMPC와 같은 MKIV 보드는 테스트 된 AX 제어 재고에서 찾을 수 있습니다., 재건축된 유닛. 우리는 또한 청산 (신품처럼 사용되지 않은) 잉여 주식을 판매합니다.

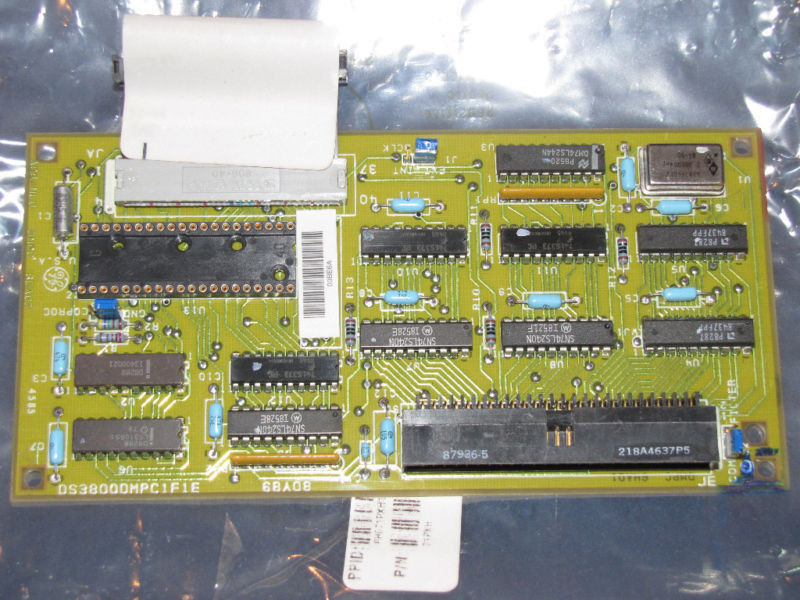

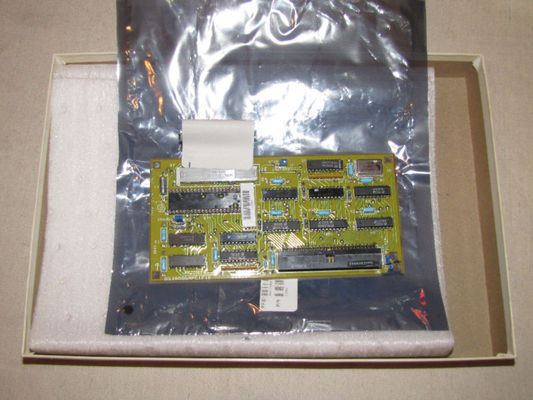

DS3800DMPC는 마이크로프로세서 보드이다. 표면에 몇 가지 구성 요소만 있는 작은 보드이다.보드는 각 코너에 적어도 한 번 구멍을 뚫고 표면에 GE 로고와 C-ESS 같은 코드와 함께 표시됩니다.보드의 상단 표면은 각 모서리에서 하층을 드러내기 위해 잘라집니다.


DS3800DMPC의 보드 구성 요소는 두 개의 저항 네트워크 배열, 금속 필름 저항, 폴리에스터 비닐 물질과 세라믹 물질로 만들어진 콘덴시터, 점퍼 스위치,그리고 13개의 통합 회로, 오시일레이션 칩을 포함. 보드에는 두 개의 커넥터가 있습니다. 이 중 하나는 상단 가장자리에 218A4637P5로 표시 된 직각 케이블 커넥터이며 다른 하나는 하단 가장자리에 리본 커넥터입니다.이건 278A4702P5A로 표시되어 있습니다.이 커넥터는 일반적으로 DS3800DMPC가 그 보드 위에 보조 장치로 설치되었을 때 DS3800HMPF 보드와 통신하는 데 사용됩니다.


설치 기술, 취급 또는 유지 보수에 대한 추가 정보는 설명서 또는 사용자 가이드와 같은 GE의 출판물을 참조하십시오.

다른 우수한 제품


같은 제품GE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-I
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

제품 설명

DS3800DBIB는 GE가 제조한 스피드트론 (Mark IV) 라인의 일부로 설계된 작은 인쇄 회로 보드 (PCB) 이다.스피드트로닉 시스템은 터빈 연료의 순서와 시작에 대한 터빈 시스템 및 보조 장치의 순서를 설계마크 IV 시스템은 분산된 제어 시스템으로 설계되어 서로 연결된 마이크로프로세서 배열에서 실행됩니다. 이 네트워크의 한 부분이 고장 났을 때,터빈은 시스템의 다른 부분의 통제 아래 계속 작동합니다.이 방법으로 다운타임은 제한됩니다. DS3800DBIB는 인터페이스 보드로 특별히 설계되었습니다.

DS3800DBIB는 다른, 더 큰 PCB에 플러그인 역할을 하는 작은 딸판이다. 그것은 공장에서 구멍을 뚫고, 보드의 각 구석에 구멍을 뚫었다.이 보드 또한 4 개의 커넥터 1에서 4까지 번호. 검은색 탭으로 덮인 두 개의 작은 나사 장착 장치가 있습니다. 첫 번째 장착 장치는 C101로 표시되어 TP1로 표시 된 반지 옆에 위치하고 있습니다. 두 번째는 표시되지 않고 TP2로 표시 된 반지 옆에 위치하고 있습니다.DS3800DBIB는 708A1 등급 한 콘덴시터, M/E 200V 1.0 + 10%. 또한 변동 저항을 위해 배선을 연결 한 보드의 가장자리에 위치한 파란색 잠재 미터가 있습니다.DS3800DBIB PCB에 'cr'로 표시 된 10 개의 저항과 6 개의 작은 콘덴서가 있습니다.


Q1. 유도시간은 어떻게 될까요?
A: 3-5 일 샘플 준비, 8-10 일 대량 생산.

Q2. 산업용 세르보 드라이브의 MOQ 제한이 있습니까?
A: 낮은 MOQ, 1pc가 있습니다.

Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸릴까요?
A: DHL, UPS, FedEx 또는 TNT에 의해 선박. 도착하는 데 3-5 일 소요됩니다. 항공 및 해상 운송 또한 선택적입니다.

둘째, 보증 기간 동안, 우리는 작은 양을 위해 새로운 주문으로 새로운 조명을 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
