DS3800HIMA 스피드트론/마크 IV 시스템의 GE 인쇄회로판

DS3800HIMA 스피드트론/마크 IV 시스템의 GE 인쇄회로판

제품 설명

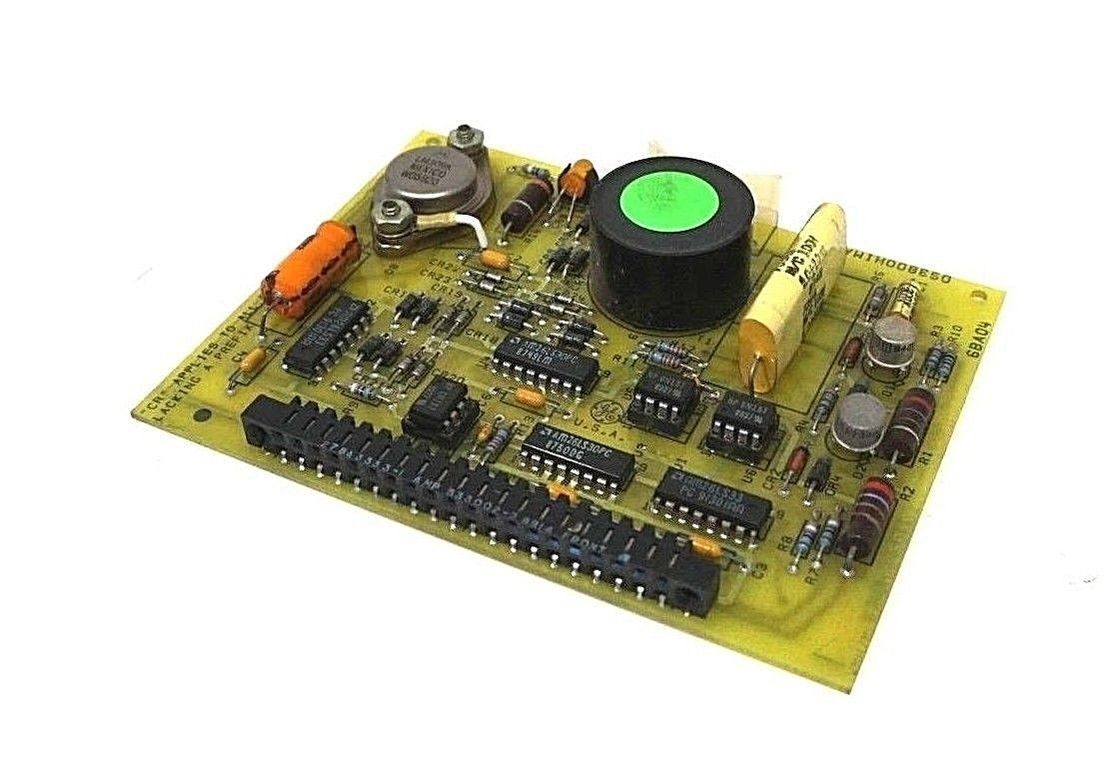

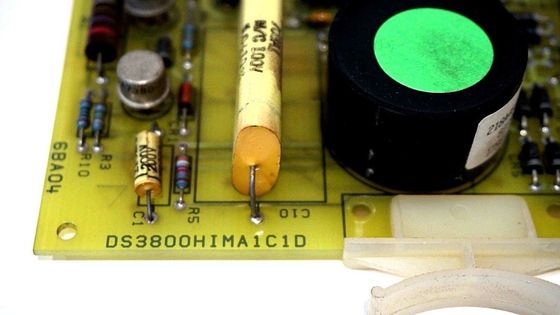

GE의 DS3800HIMA 인쇄 회로 보드는 스피드트론/마크 IV 시스템의 일부로 제조되었습니다. This system has been created for gas and steam turbine control and has been specifically designed to limit downtime due to electronics failure by using integrated microprocessors using distributed control마크 IV는 공기, 연료 및 배출량 통제를 포함하여 다양한 기능을 수행하며 안전하지 않은 운영 조건으로부터 터빈 시스템을 보호 할 수 있습니다.

DS3800HIMA는 격리판으로 설계되어 다음과 같은 사양을 가지고 있습니다.

보드의 3개의 모서리 근처 또는 3개의 모서리 근처에 공장에서 뚫린

복수의 통합 회로로 구성되어 있습니다. 여기에는 HP69137 DIP, AM26LS30 Dip 이중 디퍼셜 통합 회로 및 AM26LS33 쿼드 디퍼셜 수신기가 포함됩니다.

하나의 트랜지스터로 구성되어 LM309K로 표시됩니다. 이것은 하나의 실리콘 칩에 5V 조절기입니다. LM309K는 TTL와 DTL에 호환되며 1A 이상의 출력을 가지고 있습니다.그리고 열 과부하 보호 장치로 설계되어 있습니다..

두 개의 작은 트랜지스터로 구성된

비크론 트랜스포머 218A4819P2를 포함한다.

708d1 8803D 200V로 표시된 폴리에스터 콘덴시터와 708A1 m/c로 표시된 다른 콘덴시터와 같은 여러 콘덴시터로 구성되어 있습니다. 100V 5.0+ 10% 8942

한 개의 앰버 LED로 제작된

여러 개의 저항과 다이오드들로 구성되어 있습니다.

.

다른 우수한 제품


같은 제품GE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-I
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

제품 설명

DS3800DBIB는 GE가 제조한 스피드트론 (Mark IV) 라인의 일부로 설계된 작은 인쇄 회로 보드 (PCB) 이다.스피드트로닉 시스템은 터빈 연료의 순서와 시작에 대한 터빈 시스템 및 보조 장치의 순서를 설계마크 IV 시스템은 분산된 제어 시스템으로 설계되어 서로 연결된 마이크로프로세서 배열에서 실행됩니다. 이 네트워크의 한 부분이 고장 났을 때,터빈은 시스템의 다른 부분의 통제 아래 계속 작동합니다.이 방법으로 다운타임은 제한됩니다. DS3800DBIB는 인터페이스 보드로 특별히 설계되었습니다.

DS3800DBIB는 다른, 더 큰 PCB에 플러그인 역할을 하는 작은 딸판이다. 그것은 공장에서 구멍을 뚫고, 보드의 각 구석에 구멍을 뚫었다.이 보드 또한 4 개의 커넥터 1에서 4까지 번호. 검은색 탭으로 덮인 두 개의 작은 나사 장착 장치가 있습니다. 첫 번째 장착 장치는 C101로 표시되어 TP1로 표시 된 반지 옆에 위치하고 있습니다. 두 번째는 표시되지 않고 TP2로 표시 된 반지 옆에 위치하고 있습니다.DS3800DBIB는 708A1 등급 한 콘덴시터, M/E 200V 1.0 + 10%. 또한 변동 저항을 위해 배선을 연결 한 보드의 가장자리에 위치한 파란색 잠재 미터가 있습니다.DS3800DBIB PCB에 'cr'로 표시 된 10 개의 저항과 6 개의 작은 콘덴서가 있습니다.


Q1. 유도시간은 어떻게 될까요?
A: 3-5 일 샘플 준비, 8-10 일 대량 생산.

Q2. 산업용 세르보 드라이브의 MOQ 제한이 있습니까?
A: 낮은 MOQ, 1pc가 있습니다.

Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸릴까요?
A: DHL, UPS, FedEx 또는 TNT에 의해 선박. 도착하는 데 3-5 일 소요됩니다. 항공 및 해상 운송 또한 선택적입니다.

둘째, 보증 기간 동안, 우리는 작은 양을 위해 새로운 주문으로 새로운 조명을 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
