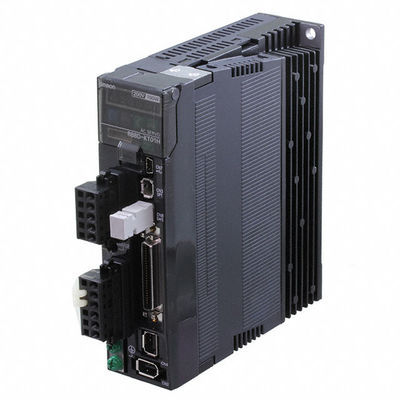

OMRON R88D-KT15H 서보 AC 200 ~ 230VAC 공급 9.4A 230V 로드 서보 드라이버
옴론은 새롭고 흥미진진한 컴팩트 전원 공급 장치를 개발했습니다.새로운 S8VK 시리즈는 더욱 견고합니다., 더 컴팩트하고 사용하기 쉽습니다.
R88D-KT20의 세르보 드라이브[]와 더 작은 용량이 UL-Listed이다.
R88D-KT30의 세르보 드라이브[]와 더 큰 용량은 UL-Recognized입니다.
참고: 1.
위의 항목은 개별 평가 테스트를 반영합니다. 결과는 복합 조건에서 다를 수 있습니다.
참고: 2.
항상 세르보 드라이브에 모든 연결을 끊기 전에 단열 저항 테스트를 수행합니다.
이 세르보 드라이브가 연결된 상태에서 단열 저항 테스트를 수행하면 세르보 드라이브가 손상될 수 있습니다.
절대 세르보 드라이브에 다이 일렉트릭 강도 테스트를 수행하지 마십시오. 이 예방 조치를 준수하지 않으면
내부 요소를 손상시키는 것.
참고: 3.
일부 세르보 드라이브 부품은 유지 보수가 필요합니다. 자세한 내용은 G5 시리즈 사용자 설명서를 참조하십시오.
관련 매뉴얼에 있는 매뉴얼 번호를 확인하세요.
참고: 4.
EMC 지침을 준수하기 위해, G5 시리즈 사용자 설명서에 기록 된 배선 및 설치에 대한 팁은
확인 하 고 관련 설명서에 나열 된 수동 번호.
| 항목 |
R88D-
KT01H |
R88D-
KT02H |
R88D-
KT04H |
R88D-
KT08H |
R88D-
KT10H |
R88D-
KT15H |
| 연속 출력 전류 (rms) |
1.2 A |
1.6 A |
2.6 A |
4.1 A |
5.9 A |
9.4 A |
입력
전력
공급 |
주 회로 |
전원 공급
용량 |
0.5 KVA |
0.5 KVA |
0.9 KVA |
1.3 KVA |
1.8 KVA |
2.3 KVA |
전원 공급
전압 |
단相 또는 3相 200~240VAC (170~264V), 50/60Hz |
| 가속 전류 |
1.6/0.9 A *1 |
2.4/1.3 A *1 |
4.1/2.4 A *1 |
6.6/3.6 A *1 |
9.1/5.2 A *1 |
14.2/8.1 A *1 |
| 열 값 *2 |
14.3/13.7 W * 1 |
23/19 W * 1 |
33/24 W * 1 |
30/35.5 W * 1 |
57/49 W *1 |
104/93 W *1 |
통제
회로 |
전원 공급
전압 |
단相 200~240VAC (170~264V), 50/60Hz |
| 열 값 *2 |
4W |
4W |
4W |
4W |
7W |
7W |
| 무게 |
대략.
00.8kg |
대략.
00.8kg |
대략.
1.1kg |
대략.
10.6kg |
대략.
10.8kg |
대략.
10.8kg |
| 적용 가능한 최대 모터 용량 |
100W |
200W |
400W |
750W |
1kW |
1.5kW |
적용 가능
세르보...
모터
(R88M-) |
3,000 r/min
세로모터 |
[INC] |
K05030H
K10030H |
K20030H |
K40030H |
K75030H |
- |
K1K030H
K1K530H |
| [ABS] |
K05030T
K10030T |
K20030T |
K40030T |
K75030T |
- |
K1K030T
K1K530T |
2,000 r/min
세로모터 |
[INC] |
- |
- |
- |
- |
K1K020H |
K1K520H |
| [ABS] |
- |
- |
- |
- |
K1K020T |
K1K520T |
1,000 r/min
세로모터 |
[INC] |
- |
- |
- |
- |
- |
K90010H |
| [ABS] |
- |
- |
- |
- |
- |
K90010T |
| 사양 |
모델 |
| 추가 인코더와 함께 |
| 키와 탭을 가진 직선 샤프트 |
| |
전압 |
정량 출력 |
오일 밀폐 없이 |
| 브레이크 없이 |
200V |
900W |
R88M-K90010H-S2 |
| 2kW |
R88M-K2K010H-S2 |
| 3kW |
R88M-K3K010H-S2 |
| 400V |
900W |
R88M-K90010F-S2 |
| 2kW |
R88M-K2K010F-S2 |
| 3kW |
R88M-K3K010F-S2 |
| 브레이크 |
200V |
900W |
R88M-K90010H-BS2 |
| 2kW |
R88M-K2K010H-BS2 |
| 3kW |
R88M-K3K010H-BS2 |
| 400V |
900W |
R88M-K90010F-BS2 |
| 2kW |
R88M-K2K010F-BS2 |
| 3kW |
R88M-K3K010F-BS2 |
더 많은 정보:
S8VK 시리즈는 기계 설계에 더 많은 유연성을 제공 할 뿐만 아니라,그것은 또한 시간을 절약하고 최소한의 배선 요구 사항과 향상된 DIN-레일 장착 클립에 의해 제공되는 쉬운 한 손으로 장착 덕분에 비용을 줄입니다.
모든 고객의 필요에 맞는 완벽한 솔루션을 제공하도록 하기 위해 Omron은 4개의 다른 제품군을 출시했습니다. 비용 효율적인 S8VK-C, 단일 단계 입력 S8VK-G,3단계 입력 S8VK-T가 있는 표준, 과잉 단위 S8VK-R.
세계 시장에 대한 국제 안전 표준에 따라 설계된 S8VK는 심지어 해상 애플리케이션에 대한 승인을 가지고 있습니다 (S8VK-G/T/R)모든 모델에 대한 보증, 당신의 기계가 어떤 국가에 수출되는지 상관없이높은 MTBF 수치 때문에, 당신의 S8VK는 장기간 안정적인 상태로 작동할 것입니다.
같은 시리즈의 R88-:
R88D-GN04H-ML2:G 시리즈 세르보 드라이브, 1 ~ 200 VAC, MECHATROLINK II 통합, 400 W
R88M-G40030H-BS2:G 시리즈/SmartStep 2 AC 서보 모터 (실린더형), 400 W, 200 VAC, 3000 rpm, 1.3 Nm, 브레이크
R88M-G40030H-BS2-D:AC 서보 모터, 400 W, 200 VAC, 3000 rpm, 1.3 Nm, 인크리멘탈, 브레이크, 원형 커넥터
R88M-G40030T-BS2:AC 서보 모터, 400 W, 200 VAC, 3000 rpm, 1.3 Nm, 절대, 브레이크
R88M-G40030T-BS2-D:AC 서보 모터, 400 W, 200 VAC, 3000 rpm, 1.3 Nm, 절대, 브레이크, 원형 커넥터
R88M-GP40030T-BS2-D:AC 서보 모터, 400 W, 200 VAC, 3000 rpm, 1.3 Nm, 절대, 브레이크, 원형 커넥터
| 사양 |
모델 |
| 모터 용량 |
기어 비율 |
| 50W |
1/5 |
R88G-HPG11B05100B |
| 9/1 |
R88G-HPG11B09050B |
| 1/21 |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG14A33050B |
| 1/45 |
R88G-HPG14A45050B |
| 100W |
1/5 |
R88G-HPG11B05100B |
| 11 월 |
R88G-HPG14A11100B |
| 1/21 |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG20A33100B |
| 1/45 |
R88G-HPG20A45100B |
| 200W |
1/5 |
R88G-HPG14A05200B |
| 11 월 |
R88G-HPG14A11200B |
| 1/21 |
R88G-HPG20A21200B |
| 1/33 |
R88G-HPG20A33200B |
| 1/45 |
R88G-HPG20A45200B |
| 400W |
1/5 |
R88G-HPG14A05400B |
| 11 월 |
R88G-HPG20A11400B |
| 1/21 |
R88G-HPG20A21400B |
| 1/33 |
R88G-HPG32A33400B |
| 1/45 |
R88G-HPG32A45400B |
| 750W |
1/5 |
R88G-HPG20A05750B |
| 11 월 |
R88G-HPG20A11750B |
| 1/21 |
R88G-HPG32A21750B |
| 1/33 |
R88G-HPG32A33750B |
| 1/45 |
R88G-HPG32A45750B |
| 1kW |
1/5 |
R88G-HPG32A051K0B |
| 11 월 |
R88G-HPG32A111K0B |
| 1/21 |
R88G-HPG32A211K0B |
| 1/33 |
R88G-HPG32A331K0B |
| 1/45 |
R88G-HPG50A451K0B |
| 1.5kW |
1/5 |
R88G-HPG32A052K0B |
| 11 월 |
R88G-HPG32A112K0B |
| 1/21 |
R88G-HPG32A211K5B |
| 1/33 |
R88G-HPG50A332K0B |
| 1/45 |
R88G-HPG50A451K5B |
| 2kW |
1/5 |
R88G-HPG32A052K0B |
| 11 월 |
R88G-HPG32A112K0B |
| 1/21 |
R88G-HPG50A212K0B |
| 1/33 |
R88G-HPG50A332K0B |
| 3kW |
1/5 |
R88G-HPG32A053K0B |
| 11 월 |
R88G-HPG50A113K0B |
| 1/21 |
R88G-HPG50A213K0B |
| 4kW |
1/5 |
R88G-HPG32A054K0B |
| 11 월 |
R88G-HPG50A115K0B |
| 5kW |
1/5 |
R88G-HPG50A055K0B |
| 11 월 |
R88G-HPG50A115K0B |
