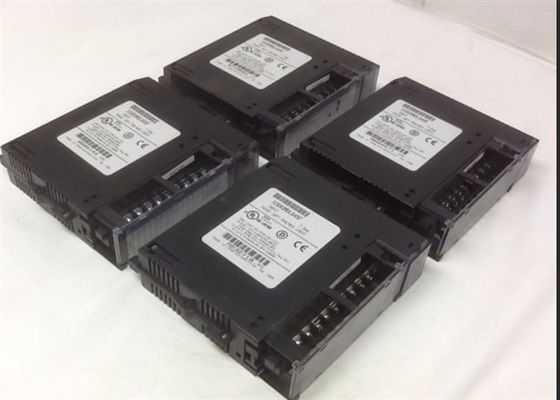

GE FANUC IC693ALG391 시리즈 90-30 PLC 아날로그 출력 모듈

IC693ALG391에 대한 기술 사양

브랜드 GE Fanuc
아날로그 출력 신호 0-20mA / 4-20mA; 1-5VDC / 0-5VDC
제조사 GE Fanuc (전); Emerson Automation (현재)
시리즈 90-30 시리즈
채널 업데이트 속도 5ms
시리즈 90-30 시리즈
부문 번호 IC694ALG391
아날로그 출력 해상도 4 ~ 20 mA 4μA (1 LSB = 4μA); 0 ~ 20 mA 5μA (1 LSB = 5μA); 1 ~ 5 V 1 mV (1 LSB = 1 mV); 0 ~ 5 V 1.25 mV

(1 LSB = 1.25 mV)
출력 신호 0-20mA / 4-20mA
제품 설명 아날로그 출력 모듈
채널 번호 두 개 (2) 출력 채널
아날로그 출력 정확도: 25°C (77°F) 에서 4~20mA 8μA; 25°C (77°F) 에서 0~20mA 10μA; 25°C (77°F) 에서 1~5V 50mV; 25°C (77°F) 에서 0~5V 50mV
디지털 해상도 12 비트, 전형적인
범위 4~20mA, 0~20mA
전류 도출 30 mA @ 5 VDC; 215 mA @ 24 VDC (백플레인 또는 사용자 제공)
아날로그 해상도 4 ~ 20mA 4μA (1 LSB = 4μA); 0 ~ 20 mA 5μA (1 LSB = 5μA); 1 ~ 5 V 1 mV (1 LSB = 1 mV); 0 ~ 5 V 1.25 mV (1 LSB = 1.25 mV)
공급 전압 (상정) +24 VDC, 배그 플레인 또는 사용자 공급 전압 소스에 있는 +24 VDC와 배그 플레인에서 +5 VDC
외부 공급 전압 범위 20~30 VDC (보통 24 VDC)

외부 공급 전압 범위 20 ~ 30 VDC
업데이트 속도 5msec
격리 1500 VAC
상태 표시자 모듈 OK
업데이트 속도 5ms 모든 채널
캘리브레이션 공장 계산당 4μA로 캘리브레이션
모듈 너비 1 슬롯
해상도 4-20 mA 4 마이크로 앰프
절대적 정확성 25°C (77°F) 에서 4~20mA ±8μA; 25°C (77°F) 에서 0~20mA ±10μA; 25°C (77°F) 에서 1~5V ±50mV0~5V ±50mV 25°C (77°F) 에서
격리, 1분 동안 1500 VAC 로직 측면의 필드
제품 라이프 사이클 상태 중단
버스 전류는 +5V 공급에서 30mA; 고립된 +24 VDC 배기 공급 또는 사용자 공급에서 215mA
해상도 0-20 mA 5 마이크로 앰프
제품 라이프 사이클 상태 중단/무시한
최대 적합 전압 25 볼트

내부 전력 소비 5VDC에서 30mA, 24VDC에서 215mA 격리
제품 라이프 사이클 상태* 중단/무시한

IC694ALG391은 GE Fanuc Automation에서 제조한 아날로그 출력 모듈로, 현재는 Emerson Automation에 인수되었다.이 모듈은 하나의 슬롯 모듈을 특징으로 두 (2) 전압 및 0-20mA / 4-20mA 및 1-5VDC / 0-5 VDC 전기 신호와 같은 현재 출력 신호를 생성하는 아날로그 출력 채널이 모듈은 특정 해상도, 특히 4-20mA에서 4μA (1 LSB = 4μA); 0-20mA에서 5μA (1 LSB = 5μA); 1 mV (1 LSB = 1 mV) 1 ~ 5 VDC에서 1.25 mV (1 LSB = 1.25 mV) 0-5 VDC에서 제공됩니다.이 모듈은 특히 제어 밸브와 같은 조절 제어 장치를 작동하는 데 사용됩니다., 로버, 덤퍼, 변주 주파수 드라이브 (VFD) 및 유사한 장치. 또한 신호를 재전송하고 패널 미터, 데이터 로거 및 기타 수신 요소와의 인터페이스에 사용할 수 있습니다.IC694ALG391은 5 슬롯 및 10 슬롯 베이스플릿의 I/O 장착 위치에 설치됩니다.그것은 모듈의 운영 상태를 나타내는 단일 모듈 OK 상태 지표가 있습니다.모듈의 절대적 정확도는 4 ~ 20mA를 구성 할 때 25oC (77oF) 의 작동 온도에서 8μA입니다.0~20mA 구성을 위해 25oC (77oF) 에서 10μA; 1~5V 동작을 위해 25oC (77oF) 에서 50mV, 0~5V 동작을 위해 25oC (77oF) 에서 50mV.IC694ALG391는 +5V 공급 장치에서 30mA의 내부 전력 소비를 하고, 고립된 +24 VDC 뒷판 공급 장치 또는 사용자 제공 전력 공급 장치에서 215mA를 사용합니다..

IC693ALG391는 90-30 시리즈 PLC이며, 0-20 mA / 4-20 mA 전류 출력 신호와 1-5VDC / 0-5 VDC 전압 출력 신호를 제공하는 아날로그 출력 모듈입니다.이 모듈은 이전 GE Fanuc Automation에서 제조되었습니다.이 모듈은 4-20mA에서 4μA (1 LSB = 4μA) 의 해상도, 0 ~ 20 mA에서 5μA (1 LSB = 5μA) 의 해상도, 1 mV (1 LSB = 1 mV) 에서 1 ~ 5 V의 해상도로 2 (2) 개의 아날로그 출력 채널을 가지고 있습니다.25mV (1 LSB = 1).25mV) 에서 0~5V로 +5V 전원으로부터 30mA 및 +24VDC 단위 전원 또는 사용자 전원으로부터 215mA의 배그라운드 전류를 섭취합니다.
