GE FANUC IC693APU300 500 MA 10-30 VDC 또는 20 MA 4.75 ~ 6 VDC 출력 등급

GE FANUC IC693APU300 500 MA 10-30 VDC 또는 20 MA 4.75 ~ 6 VDC 출력 등급

IC693APU300에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc
제조사 GE Fanuc (전); Emerson Automation (현재)
부문 번호 IC693APU300
시리즈 90-30 시리즈
제품 설명 고속 카운터 (HSC) 모듈
입력 채널 수 열두 (12) 개의 출력 입력
입력 채널 수 12 (12) 개의 긍정적 논리 입력
제품 설명 고속 카운터 모듈
입력 전압 5 VDC; 10-30 VDC
입력 신호 전압 5VDC; 10VDC - 30VDC
최대 카운트 속도 80 킬로 헤르츠
입력 주파수 8kHz
최소 계산 속도 20 킬로 헤르츠
입력 횟수 주파수 80 kHz
출력 등급 10 ~ 30 VDC @ 최대 500 mA; 4.75 ~ 6 VDC @ 최대 20 mA
출력 채널 수 네 (4) 긍정적 논리 출력
입력/출력 타입 긍정 논리
논리 입력 번호 12
출력 전압 범위 4.75 VDC - 6 VDC; 10-30 VDC

최대 200kHz까지의 최대 셀 속도
출력 보호 단장 보호
입력 전압 범위 5 볼트 DC, 10-30 볼트 DC
모듈 작동 전압 5 VDC는 뒷면으로부터 공급됩니다.
5VDC에서 전류 도출 250mA
네. 논리 출력 4
CMOS 로드 드라이브 용량 네
출력 전압 범위 4.7~40 볼트 DC
카운터 모드 위, 아래, 양방향, 차차
LED 표시기 BOARD OK 및 CONFIG OK
호환 가능한 응용 프로그램 측정, 흐름계 및 흐름 집계, 속도 측정, 재료 취급, 움직임

그리고 프로세스 제어 애플리케이션.
출력 보호 3 Amps 모든 지점의 피지
출력 포인트 사용자 공급 5V 또는 10 ~ 30 VDC
지원 응용 프로그램 터빈 흐름계, 미터 검증, 속도 측정, 재료 취급, 모션 제어,

그리고 프로세스 제어.
LED 표시기 BOARD OK; CONFIG OK
격리 250 볼트 AC
제품 라이프 사이클 상태 중단/무시한
전력 소모 250 mA 5 볼트 DC

제품 라이프 사이클 상태* 중단/무시한







IC693APU300에 대해

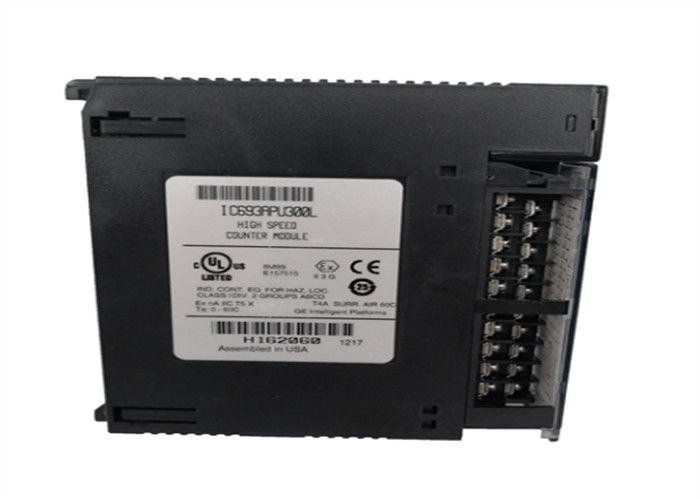

IC693APU300는 이전에는 90-30 시리즈 PLC 플랫폼에 속하는 고속 카운터 (HSC) 모듈입니다.

이 HSC 모듈은 특별히 설계되어 있습니다.

다양한 과정에 사용되지만 터빈 흐름계, 미터 검증, 속도 측정, 재료 취급에 제한되지 않습니다.

모션 컨트롤, 및 프로세스 제어. 측정 응용 프로그램에서이 HSC 모듈은 공급 된 총량을 생성하는 데 사용할 수 있습니다.

또는 청구 및 지불의 참조 또는 단순히 소비와 운영을 모니터링 할 수있는 수신 자료

효율성. 모션 컨트롤을 위해 이 모듈은 고속, 낮은 수준의 전압 신호를 수용하는 인코더와 결합 할 수 있습니다.

그 위치 또는 이동의 양을 나타냅니다.

재료 처리 응용 프로그램, 이 모듈은 정확한 분류를 구현하기 위해 제품의 빠른 계산을 위해 사용할 수 있습니다

생산 된 재료와 상품. 프로세스 제어와 함께 모듈은 고속 프로세스 변수를 측정하는 데 사용할 수 있습니다.

예를 들어 자기 속도 픽업. IC693APU300는 5VDC 또는 10-30에서 작동하는 12 (12) 긍정적 논리 입력을 갖추고 있습니다.

VDC 신호 전압. 또한 4 (4) 긍정적 논리 출력으로 10-30 VDC에서 500 mA 또는 4.75에서 20 mA를 생성합니다.

6 VDC 등급 출력 전압. 이 고속 카운터 모듈은 최대 계산 속도가 200 kHz이며 신호를 받아들이고

이 모듈은 옵션 모듈로 분류되므로 모든 장치에 설치 될 수 있습니다.

90-30 시리즈 기판의 I/O 슬롯이 사용가능합니다.

GE IC693APU300 고속 카운터 모듈은 GE Fanuc의 단일 슬롯 카운터 모듈입니다.

터빈 흐름계, 미터 검증, 속도 측정, 재료 처리, 모션 제어 및 프로세스

이 카운터 모듈의 주요 장점은

80 킬로헤르츠의 주파수입니다. 이 고속 카운터 모듈은 입력과 출력을 감지 할 수 있습니다.

CPU와 통신하지 않고 출력 응답 IC693APU300 고속 카운터 모듈은 둘 다 계산할 수 있습니다

그리고 아래로 그리고 2 변화 값 사이의 차이를 계산할 수 있습니다.

구성 매개 변수의 상태, 모듈은 상면에 2 개의 녹색 LED를 가지고 있습니다.

IC693APU300 고속 카운터 모듈은 4 개의 동일한 독립적인 간단한 카운터, 1 개의 복잡한

이 고속 카운터 모듈의 몇 가지 특징은

각 카운터에 대한 시간 기반 레지스터, 필드 배선을 위한 휴대가 가능한 터미널 보드 및 내부 모듈 진단에 대한 계산

모듈의 전력은 5 볼트 DC 등급 버스 PLC 뒷판에서 뽑는다. IC693APU300 고속

카운터 모듈은 모든 시리즈 90-30 베이스플릿에 설치 될 수 있습니다. 단지 접근 가능한 장에이 모듈을 설치하지 마십시오

이 모듈은 PLC를 제대로 종료하지 않고는 제거하거나 교체할 수 없습니다.

로직마스터 90-30/20, 핸드 홀드 프로그래머, 로직 개발자 PLC 또는 VersaPro 소프트웨어를 사용하여 구성됩니다. 이

모듈은 PLC의 입력 능력을 초과하는 펄스 입력 속도가있는 산업용 응용 프로그램에서 사용할 수 있습니다.

미터 테스트, 재료 취급, 속도 측정, 모션 제어 및 터빈 흐름 미터 응용 프로그램으로.
