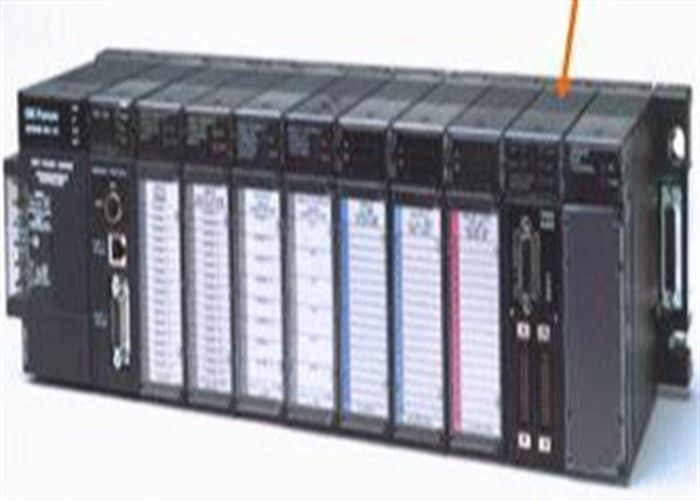

GE FANUC IC693CHS393 시리즈 90-30 프로그래밍 가능한 논리 제어기 (PLC)

GE FANUCIC693CHS39390-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC)

IC693CHS393에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc (전); Emerson Automation (현재)
부문 번호 IC693CHS393
시리즈 90-30 시리즈
설명 원격 기판
제품 설명 10 슬롯 원격 기판
슬롯 10
I/O 슬롯 10 (10)
전압 5 볼트 DC
CPU 슬롯의 수가 없습니다
전류 460mA
슬롯 1-5 할당 I/O 모듈; 옵션 모듈

크기는 17.44 x 5.12 x 5.59 인치
P/S 슬롯 전원 공급 모듈
700피트
확장 슬롯 25 핀 D 껍질 여성 커넥터
최대 확장 케이블 길이는 700 피트
확장 커넥터 25 핀 여성 타입 D 커넥터
확장 기판 지원
제품 라이프 사이클 상태* 중단/무시한
크기는 10.43 x 5.12 x 5.59 인치
설치 패널 설치
내부 전력 소비 5VDC에서 460mA
제품 라이프 사이클 중단



IC693CHS393에 대해

IC693CHS393는 90-30 시리즈 호환되는 베이스 플레이트입니다. 이것은 특히 원격 제어 장치라고 불리는 비 CPU 베이스 플레이트입니다.

I/O 베이스플릿 전 GE Fanuc, 지금은 에머슨 오토메이션에 속한다. 이 베이스플릿은 분산 I/O를 구현하는 데 사용됩니다.

확장 기판 사용에 비해 더 긴 확장 거리를 커버 할 수 있습니다.

IC693CHS393의 사용은 모든 원격 I/O 기판을 연결하는 케이블의 700 피트 이상 허용됩니다. IC693CHS393

주로 90-30 시리즈 I/O 및 옵션 모듈 설치를 지원하는 열 (10) 개의 I/O 슬롯을 갖추고 있습니다.

다른 모듈과 혼동할 수 없는 특정 및 고유 한 크기, 따라서 잘못된 모듈 설치를 방지합니다.

기본판에는 또한 호환되는 전원 공급 모듈을 설치하기 위한 전원 공급 슬롯이 있습니다.

원격 I/O 스테이션에 전원을 공급합니다. 확장 랙 주소 IC693CHS393는 DIP 스위치로 제공됩니다.

이 기판은 하드웨어의 가장 오른쪽에 위치하는 확장 장치가 제공되며

추가 확장 기판. CPU 331, 340 및 341와 같은 90-30 시리즈 CPU와 함께 사용할 때 최대 수

허용된 베이스플릿은 네 (4) 이다. CU 350 또는 그 이상의 경우 지원되는 베이스플릿 수는 일곱 (7) 이다.

하드웨어는 PCM, ADC, BEM330 및 CMM의 설치를 지원하지 않습니다.

CPU 베이스플릿. 이 베이스플릿은 10.43 x 5.12 x 5.59 인치의 물리적인 측정과 460의 백플레인 전류 소비

mA 5 VDC

GE Fanuc IC693CHS393 베이스플릿은 GE 시리즈 90-30 PLC 시스템의 10 슬롯 베이스플릿입니다.

전류와 함께 5 볼트 DC의 논리 전압 등급이 있습니다. 그것은 쉽게 700 피트 거리에 있는 모든 기판을 연결할 수 있습니다.

크기는 17.44 인치, 높이는 5.12 인치, 깊이는 5.59 인치 이다. 단 하나의 독립 단위 는 아니다.

대신 전체 PLC 시스템 또는 컴퓨터와 함께 사용할 수 있도록 만들어졌습니다. 이 확장 IC693CHS393 기본판은

개인용 컴퓨터 인터페이스 카드와 함께 제공됩니다. 이 카드는 개인용 컴퓨터에 연결하고 효율적으로 작동하는 데 도움이됩니다.

컴퓨터와 함께. 그것은 한 번에 최대 4 시리즈 90-30 CPU를 지원 할 수 있습니다.

350, 베이스플릿은 최대 7개의 CPU를 지원할 수 있습니다. 베이스플릿은 내장된 격리 기능이 있습니다. 격리 기능은

불균형적인 토양 조건으로 인해 발생할 수 있는 문제들.

GE 시리즈 90-30 IC693CHS393 기본판은 원격 조작 기능을 지원합니다. 가장 많은 원격 기본판

시스템에서 지원되는 CPU 또는 CPU의 종류에 따라 다릅니다. 베이스 플레이트는 25 핀 여성 D 타입으로 제공됩니다.

기판의 오른쪽 가장자리에 위치하고 다른 기판과의 연결을 위해 만들어진 확장 연결 장치.

IC693CHS393 베이스플릿은 확장 장치와 함께 베이스플릿의 오른쪽에 CPU 슬롯과 비 CPU 슬롯을 모두 가지고 있습니다.

슬롯. 슬롯과 함께, 베이스 플레이트는 랙 번호 DIP 스위치와 함께 제공됩니다.

안전상의 이유로 설치 중에 주요 전원 공급원이어야 합니다.
