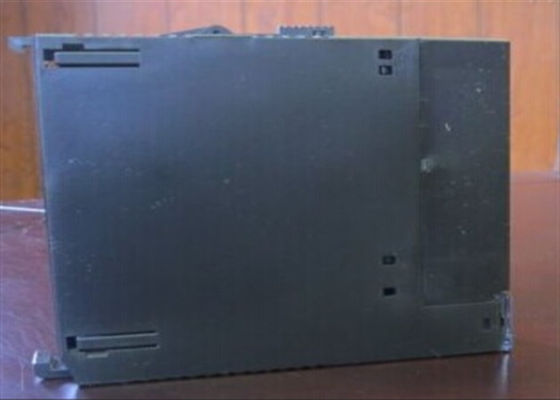

GE FANUC IC693CHS398 시리즈 90-30 프로그래밍 가능한 논리 제어기 (PLC)

GE FANUC IC693CHS398 시리즈 90-30 프로그래밍 가능한 논리 제어기 (PLC)

IC693CHS398에 대한 기술 사양

제조사 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc (전); Emerson Automation (현재)
슬롯의 수, 총 6개 (6)
시리즈 90-30 시리즈
부문 번호 IC693CHS398
I/O 슬롯 수 5 (5)
제품 설명 5 슬롯 확장 기판
제품 유형 I/O 확장 기판
전원 공급 장치 슬롯 번호 하나 (1)
슬롯의 수 5
CPU 슬롯의 수가 없습니다
슬롯 할당 I/O 모듈 / 옵션 모듈: 슬롯 1-5 번호가 없는 슬롯: 전원 공급 모듈 확장: 확장 케이블
CPU 연결 필요
슬롯 1-5 할당 I/O 모듈; 옵션 모듈
DIP 스위치 설정을 통해 랙 주소 설정
호환되는 CPU CPU 331, 340, 341, 350 또는 그 이상의
P/S 슬롯 전원 공급 모듈

지원되는 CPU 수 1
호환되는 케이블: IC693CBL300 3 피트 (1 미터), 연속 방패 IC693CBL301 6 피트 (2 미터), 연속 방패

IC693CBL302 50 피트 (15 미터), 터미네이터 IC693CBL312 0.5 피트 (.15 미터) 로 구축 된 연속 방패

방패 IC693CBL313 25 피트 (8 미터), 연속 방패
확장 슬롯 25 핀 D 껍질 여성 커넥터
호환되는 CPU 시스템 개인용 컴퓨터 인터페이스 카드와 PLC 및 PC
최대 확장 케이블 길이는 50 피트 또는 15 미터
허용된 I/O 확장 기판 수: CPU 331, 340, 341: 4 (4) CPU 350: 7 (7)
공평 한 근거 가 필요 하다
장착 패널 장착
확장 커넥터 D형 여성 커넥터 25 핀
확장 기판 지원
전류 부하 170mA
제품 라이프 사이클 상태* 중단/무시한
크기는 10.43 x 5.12 x 5.59 인치
버스 전압: +5VDC
설치 패널 설치
내부 전력 소비 170mA 5VDC
제품 라이프 사이클 중단



IC693CHS398에 대해

IC693CHS398은 전 GE Fanuc의 90-30 PLC 시리즈의 확장 기판입니다. 현재 Emerson의 자회사입니다.

자동화. 이 모듈은 CPU의 확장 포트를 통해 연결, CPU 베이스 플레이트와 결합과 호환됩니다

IC693CHS398의 활용으로 더 많은 I/O 모듈을 중앙 처리 장치에 의해 제어 할 수 있습니다.

단위 (CPU) 모듈. 사용 중인 CPU 유형에 따라 확장 베이스판의 수, 예를 들어

IC693CHS398, 시스템별로 구체적으로 다양하며, CPU 331, 340 및 341 중 어느 하나로 동시에 최대 4 개의 확장 기판

이 IC693CHS398는 5 (5) 개의 I/O 슬롯을 가지고 있습니다.

또한 옵션 모듈의 설치와 호환됩니다. 이러한 슬롯은 잘못된 설치를 방지하는 독특한 크기입니다.

이 기판은 작동하기 위해 전원 공급 모듈을 필요로 합니다. 전원 공급은

하드웨어의 왼쪽에 위치한 전원 공급 장치 슬롯. 확장 기판 포트 또한

추가 확장 기판이 연결될 수 있는 하드웨어의 가장 오른쪽에 IC693CHS398가 측정됩니다.

10.43 x 5.12 x 5.59 in. (W x H x D) 5VDC에서 170 mA의 내부 전력 요구 사항으로 총 50 피트 또는 15

이 하드웨어는 지속적인 통신을 보장하기 위해 확장 시스템을 따라 연결 케이블의 미터가 허용됩니다.

PCM, ADC, 버스 확장 모듈 (BEM) 및 CMM311 모듈의 설치를 지원하지 않습니다.

IC693CHS398 베이스플릿은 GE Fanuc가 90-30 시리즈의 일부로 제조하고 있으며 확장 베이스플릿입니다.

IC693CHS398 확장 기판은 항상

PLC에 CPU 베이스 플레이트, 하지만 그것은 단지 1 CPU 베이스 플레이트 전체에 연결할 수 있습니다. 그러나 그것은 1 개 이상의 추가로 연결할 수 있습니다

확장 기판을 한 번에.

GE Fanuc 시리즈 90-30 IC693CHS398 확장 기판이 연결할 수 있는 확장 기판의 총 수

CPU 331, 340, 341 CPU는 한 번에 최대 4 개의 확장 베이스 플레이트를 지원할 수 있으며,

350 또는 그 이상의 숫자를 가진 CPU는 한 번에 최대 7 개의 확장 베이스 플레이트를 지원 할 수 있습니다. 안전을 위해 IC693CHS398

확장 기판과 시스템 내의 다른 확장 기판은 모두 공동의 바닥으로 설치되어야 합니다.

IC693CHS398 확장 기판에는 I / O 모듈을 설치하기 위해 5 슬롯이 있으며 25 핀으로 다른 기판에 연결됩니다.

오른쪽 가장자리에 있는 D형 여성 I/O 확장 커넥터
