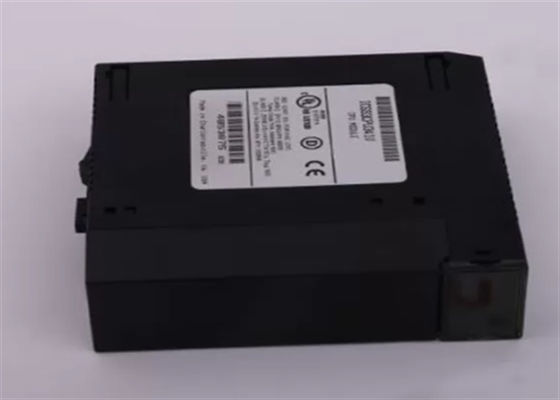

GE FANUC IC693CPU341 CPU 341 모듈 ((80K 바이트 사용자 메모리), 10K Reg., 3msec/K

GE FANUC IC693CPU341 CPU 341 모듈 ((80K 바이트 사용자 메모리), 10K Reg., 3msec/K

IC693CPU341에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc; Emerson Automation (현재)
제조사 GE Fanuc
부분 번호 IC693CPU341
시리즈 90-30 시리즈
제품 설명 모듈형 CPU
제품 유형 CPU 모듈
부분 번호 IC693CPU341
사용자 메모리 80Kbytes
제품 설명 단일 슬롯 CPU
프로세서 80188 타입
시속 20 메가헤르츠
전형적인 스캔 속도는 1K의 부올 논리당 0.3mS
사용자 메모리 80 킬로바이트
지원 된 기판 번호 5 (5)
프로세서 속도 20MHz
마이크로 프로세서 90C188XL
시속 20MHz
확장 가능
입력 전압 5 볼트 DC

사용자 메모리 80Kbytes
전류 도출 490 밀리 앰프
확장 기판 네 (4) 확장 기판 네 (4) 원격 I/O 기판
부엘어 실행 속도 1K 로직에 0.3ms
레지스트 메모리 9999 단어
타이머 / 카운터 > 2000
디스크리트 입력 포인트 - %I 512
통신 포트 하나 (1) 전원 공급 모듈에 호스팅된 SNP 포트
일련 포트 1
디스크리트 출력 포인트 - %Q 512
아날로그 입력 - %AI 1024 단어
끊기
아날로그 출력 - %AQ 256 단어
교대 레지스터 네
내장형 연쇄 포트 1 (PLC 전원 공급 장치에 커넥터를 사용합니다). SNP 슬레이브 및 SNP-X 슬레이브 프로토콜을 지원합니다.

타이머 / 카운터 >2000
끊기
교대 레지스터 네
전류 부하: 490 mA
버스 전압: +5VDC



제품 세부 정보



일반: GE Fanuc 90-30 시리즈의 일원인 IC693CPU341 모듈은 5개의 슬롯을 갖춘 단일 슬롯 CPU 모듈입니다.

베이스플릿. 1개의 CPU 베이스플릿 외에도 4개의 원격 및/또는 확장 베이스플릿을 포함하고 있다. 80C188XL로 장착되어 있다.

프로세서

전력: 20MHz에서 작동하며 +5VDC 등급 전원 공급 장치에서 490mA의 부하를 필요로합니다. 모듈은

주변 온도 범위는 0~60도 (또는 32~140도) 입니다.



메모리: 이 CPU의 전형적인 연산 속도는 논리 1K에 0.3 밀리 초입니다.

80K 바이트의 프로그램 메모리, IC693CPU341는 9999 단어의 레지스터 메모리 (%R) 를 가지고 있으며, 1280 비트의 디스크리트 글로벌 메모리 (%G),

1024비트의 내부 코일 (%M), 256비트의 출력 (임시적) 코일 (%T), 128비트의 시스템 상태 참조 (%S) (%S, %SA,

%SB, %SC 각각 32비트가 있습니다.)



I/O: 아날로그 입력 (%AI) 및 출력 (%AQ) 는 각각 1024 및 256 단어입니다. 디스크리트 입력 (%I) 및 출력 (%Q) 은 각각 512입니다.

16개의 단어 (%SR) 시스템 레지스터가 있는데, 이는 참조 테이블 보기에만 사용되며 사용자 로직 프로그램에서는 참조할 수 없습니다.

특정: 이 CPU는 시스템에서 사용되는 PLC 전원 공급 장치에 연결 장치가 필요한 단일 내장 일련 포트를 가지고 있습니다.

SNP/SNP-X 슬레이브 프로토콜을 지원합니다. IC693CPU341는 PCM/CCM 호환성을 가지고 있지만, CMM 모듈이 필요합니다.

SNP/SNP-x 마스터, CCM, 또는 RTU 슬레이브 지원을 지원하기 위해 PCM 모듈을 필요로 합니다.



LAN: IC693CPU341에는 로컬 영역 네트워크 (LAN) 가 설치되어 있습니다. 이 기능은 CUP가 FIP, Profibut, multidrop, Ethernet, GBC,GMC 및 GCM+ 옵션 모듈초기 버전에는 RAM 및 메모리 저장용 옵션 EPROM 또는 EEPROM이 있습니다. 하드웨어 버전 IC693CPU341-J 및 펌웨어 릴리스 4로 시작하는 새로운 버전.61, RAM 및 선택적 플래시를 추가 메모리 필요에 지원합니다.
