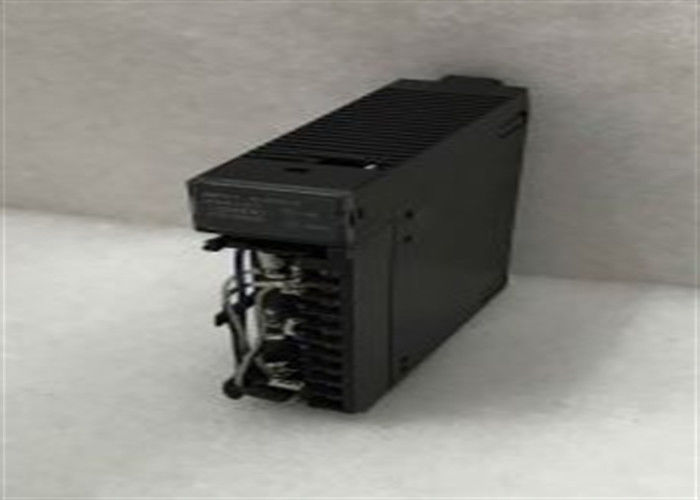

GE FANUC IC693CPU352 로직 1K에 0.22MS의 전형적인 스캔 속도

GE FANUCIC693CPU352전형적인 스캔 속도는 1K 로직에 0.22 MS

IC693CPU352에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc
부분 번호 IC693CPU352
제품 설명 모듈형 CPU
제품 유형 CPU 모듈
사용자 메모리 240 Kbyte
프로세서 80386EX
호환성 GE Fanuc 90-30 PLC
시속 25 메가헤르츠
전형적인 스캔 속도는 1K의 부울 논리에 0.22ms
일련 포트 3
프로세서 속도 25MHz
수학 공동 프로세서 네
확장 가능

입력 전압 5 볼트 DC
확장 기판 7 (7) 확장 기판; 7 (7) 원격 I/O 기판
입력 전류 910 밀리 앰프
디스크리트 입력 포인트 - %I 2048
작동 온도는 0~60°C
디스크리트 출력 포인트 - %Q 2048
아날로그 입력 - %AI 32,640 (최다)
아날로그 출력 - %AQ 32,640 (최다)
내장된 일련 포트 PLC 전원 공급 포트: SNP 슬레이브와 SNP-X 슬레이브 프로토콜을 지원합니다; 포트 1 및 2: RTU 슬레이브,

SNP/SNPX 마스터/스래브
타이머 / 카운터 >2000
끊기
교대 레지스터 네
플로팅 포인트 수학: 네, 하드웨어 기반 (부bygged math co-processor)
전류 부하: 890 mA



IC693CPU352에 대해

IC693CPU352는 GE Fanuc Series 90-30 프로그래밍 가능한 논리 컨트롤러 (PLC) 의 일부인 모듈 프로세서 모듈이다.

이 컨트롤러는 단일 슬롯 CPU 모듈로 CPU 베이스 플레이트에 장착되어 최대 7개의 I/O 통신을 지원합니다.

확장 및/또는 원격 I/O 기판을 사용해서 모듈의 I/O 용량을 극대화할 수 있습니다.

IC693CPU352 전면 패널은 SNP LED 표시기, P1 및 P2 LED 표시기를 갖추고 있습니다.

스위치 및 통신 포트 총 세 (3) 를 제공 합니다. 한 (1) 포트는 전원 공급 연결 장치에 위치 한 동안

포트 1은 RJ45 커넥터이고 포트 2는 9핀 D-sub 커넥터입니다.

IC693CPU352는 내장 코프로세서에 의해 활성화 된 부동 소수점 데이터 처리를 지원합니다.

이 컨트롤러가 보다 정확한 측정 및 데이터를 제공하기 위해 분수 또는 소수 값의 데이터를 처리 할 수 있습니다.

계산. 이것은 인간 기계 인터페이스 (HMI) 및 감독 제어 및 데이터 획득 시스템에서 사용할 수 있습니다.

(SCADA) 정확한 데이터 읽기 또는 내부 비율 + 통합 + 파생 (PID) 컨트롤러에 의해 사용

더 정확하고 정확한 제어.

IC693CPU352는 펌웨어 9.0와 로드 된 경우 240 Kbyte 사용자 메모리와 80 Kbyte

펌웨어 9. 이 모듈은 80386EX의 프로세서 타입과 0의 스캔 속도와 25 MHz의 프로세서 속도를 가지고 있습니다.22

이 모듈은 LogixMaster 90-30, VersaPro 또는 Proficy Machine를 사용하여 구성됩니다.

에디션 소프트웨어

IC693CPU352 CPU는 80386EX 프로세서를 탑재한 GE Fanuc CPU 모듈이다. IC693CPU352 CPU는 부동 소수를 지원한다.

이 IC693CPU352 CPU는 8 베이스플릿 시스템에 설치될 수 있습니다.

하나의 슬롯은 CPU 모듈에 의해 차지되고 나머지 7 슬롯은 확장 슬롯 또는 원격 슬롯입니다.

IC693CPU352 CPU는 25 메가헤르츠입니다. 논리 1 KB에 대한 모듈의 스캔 속도는 일반적으로 0.22 밀리 초입니다. 모듈은

펌웨어 버전의 메모리 9.0 릴리스 이전은 80 KB입니다. 그러나 펌웨어 버전의 경우 9.0 릴리스 이상,

사용자 메모리는 240 KB로 증가합니다. 사용 가능한 사용자 메모리는 레지스터 메모리에 할당된 메모리에 달려 있습니다.

아날로그 입력과 아날로그 출력

IC693CPU352 CPU에는 3개의 통합된 일련 포트가 있습니다. SNP/SNPX slave 및 RTU slave에 대한 네이티브 지원

하지만, PCM 모듈은 RTU 마스터 지원에 필요하고 CMM 모듈은 CMM에 필요합니다.

지원. 5 볼트 DC 입력 전압에서 IC693CPU352 CPU의 현재 요구 사항은 910 밀리 앰프입니다. 모듈은

+12 볼트 DC 전원 공급원에서 전류를 뽑습니다. IC693CPU352 CPU의 열 분산 등급은 4.55 와트입니다.

IC693CPU352 CPU 앞쪽에 스위치가 설치되어 "운전" 또는 "정지" 모드를 선택합니다. SNR를 위한 LED 표시기,

포트 1 및 포트 2는 또한 IC693CPU352 CPU의 앞쪽에 제공됩니다. 방패 지상 커넥터는 아래쪽에 위치하고 있습니다.

CPU 펌웨어는 포트 1을 통해 플래시 메모리에 로드 됩니다.

펌웨어 업그레이드 키트
