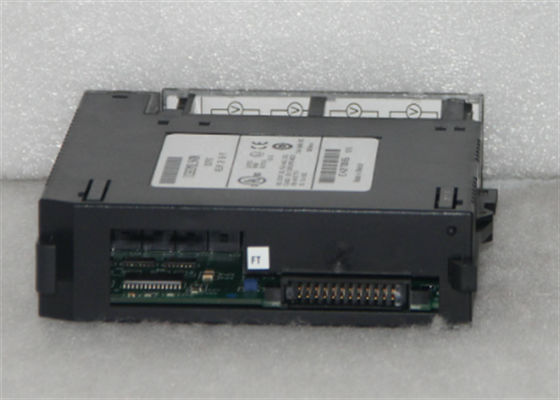

GE FANUC IC693MDL241 전형적인 모듈 0.22 Ms Per 1K Of Logic 새로운

GE FANUC IC693MDL241 전형적인 모듈 1K 로직에 0.22 Ms

IC693MDL241에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc
제조사 GE Fanuc (전); Emerson Automation (현재)
부분 번호 IC693MDL241
제품 설명 분별식 입력 모듈
시리즈 90-30 시리즈
부분 번호 IC693MDL241
채널 16 개 (16)
브랜드 GE 지능형 플랫폼/GE Fanuc
입력 그룹 16개의 입력 단위
배선 구성 긍정 / 부정 논리
격리 1500 VAC 현장 측면과 논리 측면 사이
제품 유형 입력 모듈
입력 신호 범위 0-30 VAC/VDC
입력 전압 범위 0 ~ + 30 볼트 DC 또는 0 ~ + 30 볼트 AC, 50/60 Hz
명소 입력 전압 24 VAC / VDC
전압 24V AC
입력 전류 7mA 등급 전압
명목 출력 전압 24 VAC / 24 VDC
전압 24V DC

전류 도출 80 mA @ 5 VDC 모든 입력 장치가 켜져있을 때; 125 mA 고립 된 24 VDC 뒷판 버스 또는 사용자가 제공

외부 전원 공급
정지 응답 시간 최대 28ms
입력 16
전압 상태 11.5 - 30.0 VAC / VDC
전압 11.5 ~ 30 볼트 AC 또는 DC
주파수 50/60 Hz
전압은 0-4 VAC/VDC
전압 0~+4볼트 AC 또는 DC
입력 전류 7mA 등급 전압
전류 1mA 최대
상태 전류 3.2mA
필드 측면과 논리 측면 사이의 격리 1500 V RMS
정전 전류 1mA
DC 전원: 네
AC 전원 네
반응 시간, 전형적인 12ms
응답 시간 최대 12ms
LED 표시기 16
논리 읽기 %I
제품 라이프 사이클 상태 중단/무시한



IC693MDL241에 대해

IC693MDL241는 90-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 시리즈의 분리 입력 모듈입니다.

이 모듈은 하나의 출력 그룹에 16개의 (16) 출력 채널을 가지고 있으며 하나의 공통 단말기를 가지고 있습니다.

전압 범위는 0-30 VDC 또는 0-30 VAC이며 모듈의 등급 전압은 24 VAC / 24 VDC입니다. 이 모듈은 배선을 지원합니다.

이진 또는 켜고 / 끄거나 이중 상태 입력 장치의 경우, 제한 스위치, 버튼 스위치, 근접 스위치, 보조

IC693MDL241는 LED 상태 표시기 두 (2) 줄로 구성되어 있습니다.

각 입력 채널의 에너지 공급. 등급 전압에서 7mA의 입력 전류를 적극적으로 수신하는 입력 채널은

해당 LED가 활성화됩니다. LED 표시기 외에도 모듈 삽입자는 짧은 설명 또는 입력 장치가 제공됩니다.

이 모듈은 5 슬롯 또는 10 슬롯에 설치되는 것과 호환됩니다

시리즈 90-30 PLC 플랫폼의 기본판. 입력 채널의 정상 전압 등급은 11.5 - 30 VAC / VDC

오프 상태 전압은 0 - 4 VDC / VAC입니다. 마찬가지로 최대 온 상태 전류는 3.2 mA이며 최대 오프 상태 전류는

1mA입니다. 모듈의 온 신호 전환 지연은 12mS이고 종료 응답 시간은 28mS입니다.

모듈은 모든 입력 장치가 논리 상태 1에서 125 mA로 분리 된 24 VDC 배후 플레인 버스 또는

사용자가 제공하는 외부 전원 공급 장치

IC693MDL241 모듈은 GE Fanuc가 90-30 PLC 시리즈의 일부로 제조한 양성/부작용 입력 모듈입니다.

24 볼트 AC/DC의 등급 전압으로 작동하며 모두 16개의 입력 포인트로 구성된 단일 그룹이 있습니다.

공통 전력 입력 단말기 이 모듈은 운영자가 공급하는 AC 또는 DC 입력 전력으로 사용하도록 설계되어 있으며,

그래서 DC 입력 모드에서 양성 또는 부정적인 논리 특성을 가질 수 있습니다. 이러한 입력 특성은

사용자에 의해 공급되는 다양한 입력 장치, 예를 들어 버튼, 전자 근접 스위치 및 제한 스위치에 적합합니다.

IC693MDL241 모듈은 50 ~ 60 주파수에서 0 ~ 30 볼트 AC 또는 DC 사이의 입력 전압으로 제공됩니다.

헤르츠 및 정량 전압에서 7 밀리 앰프의 전형적인 입력 전류. 11.5에서 30 볼트 AC 또는 DC의 정상 전압을 가지고 있습니다.

그리고 0~4 볼트 AC 또는 DC의 정전전압

GE IC693MDL241 모듈은 최소 온 상태 전류 3.2 밀리 앰프, 최대 오프 상태 전류 1

전류가 지나갈 때, 전류가 꺼지면 28 밀리초, 켜면 12 밀리초의 반응시간이 있습니다.

입력 포인트를 통해, 입력 상태 테이블의 결과는 논리 1 (%I) 이다.

현장 장치를 실행, 또는 DC 입력에 전원 공급로 격리 된 24 볼트 DC 출력 전압 소스를 사용.

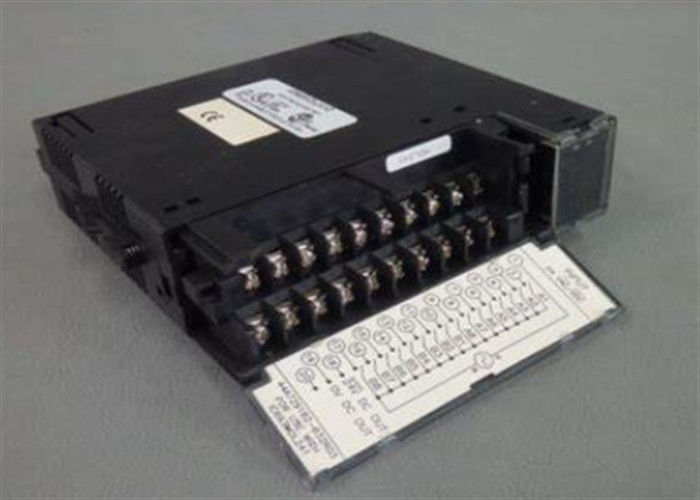

IC693MDL241는 모듈 상단의 각 지점에 LED 켜기 / 끄기 상태 표시기를 갖추고 있습니다.

LED 2 수평 행, 각각 8 녹색 LED. 상단 LED 행은 A1에서 A8로 표시됩니다.

9부터 16항의 행은 B1에서 B8까지 표시됩니다.
