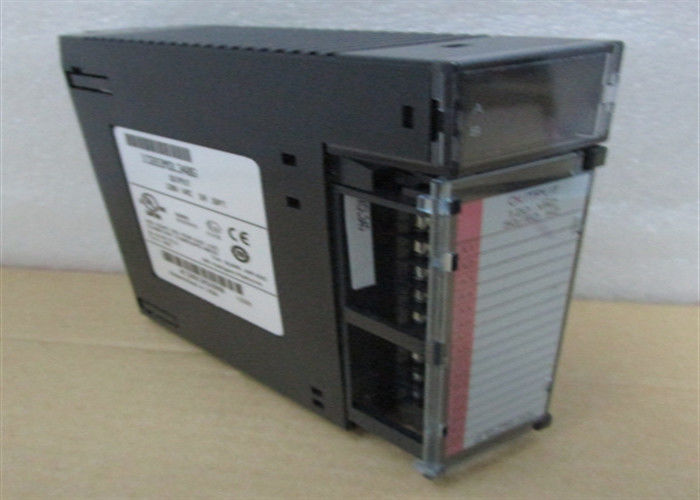

GE FANUC IC693MDL340 디스크리트 출력 모듈 16 채널 85 - 132 VAC

GE FANUCIC693MDL340전형적인 스캔 속도 시리즈 90-30 프로세서 모듈



IC693MDL340에 대한 기술 사양

브랜드	GE Fanuc
시리즈	90-30 시리즈
제조업자	GE Fanuc
제품 설명	디스크리트 출력 모듈
부문 번호	IC693MDL340
채널 번호	열여섯 (16)
브랜드	GE 인텔리전트 플랫폼/GE Fanuc
그룹 수	두 (2)
제품 종류	출력 모듈
그룹별 채널 수	여덟 (8)
가등전압	120V AC
출력 신호 범위	85-132 VAC
출력 전압 범위	85~132V AC
명목 출력 전압	120VAC
빈도	50~60 Hz

점당 출력 전류	0.5A
출력	16
그룹별 출력 전류	3오전 9시
필드 사이드와 논리 사이드 사이의 격리	1500V
입력 전류	20A 1주기
각 그룹 사이의 격리	500V
응답 시간	1ms
최대 출력 전압 감소	1.5V
정지 반응 시간	1⁄2 사이클
최대 출력 누출 전류	120V AC에서 2mA
격리	필드 사이드와 로직 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드 사이드
출력 누출 전류	1ms
최소 부하 전류	50mA
제품 라이프 사이클 상태	생산 중단/무용





IC693MDL340에 대해

IC930MDL340는 90-30 시리즈의 디스크리트 출력 모듈이다. 이 모듈은 이전 GE Fanuc에서 제조되었으며 현재 Emerson Automation에 속한다.이 모듈은 열여섯 (16) 출력 채널을 가지고 있으며 각 채널은 120 VAC의 출력 전압과 0의 출력 전류를 제공할 수 있습니다..5A

이 모듈은 두 (2) 그룹의 출력 채널을 가지고 있으며 각 그룹은 각각 여덟 (8) 개의 채널을 가지고 있습니다. 추가로, 하나의 (1) 공통 단말기는 단체를 제공하는 단독으로 제공됩니다.

IC930MDL340은 일반적으로 릴레 스필, 파일럿 램프 및 낮은 평준 전류를 가진 다른 전기 장치와 같은 전기 부하를 활성화하는 데 사용됩니다.그것은 CPU에 다운로드 사용자 논리 처리 결과로 출력 명령을 구현하는 데 사용됩니다.최대 출력 전류는 그룹당 3A이며 최소 부하 전류는 50mA입니다.

이 모듈의 다른 출력 특성은 한 사이클 동안 최대 20 A의 출력 전류와 최소 50 mA의 부하 전류를 포함합니다. 출력 전압 하락은 1입니다.5 VAV 및 120 VAC 명소 전압에서 최대 출력 누출 전류 2 mA각 출력 채널은 최대 1 ms의 전환 지연 및 1⁄2 사이클의 종료 신호 지연을 가지고 있습니다. 이 모듈은 모든 출력 채널에 전원을 공급하면 315 mA의 전력 소비를합니다.

IC930MDL340는 각 출력 채널에 개별 상태 표시기가 제공됩니다. 이 출력 모듈의 각 채널의 운영 상태를 나타냅니다.그것은 또한 내부 피저가 불 때 전원을 공급하는 피저 표시 LED를 제공.

GE Fanuc IC693MDL340 모듈은 GE 지능형 플랫폼 / GE Fanuc 시리즈 90-30 제품 라인의 일부로 제조된 출력 모듈입니다. 120 볼트 AC 전압 등급과 0.5 Amps 등급 전류와 그것은 2 개의 별도의 그룹에 16 출력 포인트를 제공합니다, 각 그룹은 그룹별로 개별 공통점이 8 개 있습니다. IC693MDL340 모듈은 각 그룹이 AC 전원 공급 장치의 독립적인 단계로 사용될 수 있습니다.이 두 가지 공통물은 같은 공급원을 사용하여 전원을 공급할 수 있습니다.각 그룹에는 보호용 3APS 피지, 그리고 전력 라인의 일시적인 전기 소음으로부터 보호하기 위해 출력용 RC 스냅버가 있습니다.

GE Fanuc IC693MDL340 모듈은 85 ~ 132 볼트 AC 출력 전압 범위, 50 ~ 60 헤르츠 주파수 및 포인트당 최대 출력 전류 0.5 Amps를 갖추고 있습니다.각 그룹은 3 Amps의 각 그룹에 대한 전류를 허용IC693MDL340 모듈은 높은 수준의 출력 전류를 제공하므로 출력은 각기 다른 부하, 즉 화전 및 인덕티브를 제어하기에 적합합니다.이 모듈의 운영자는 출력으로 연결된 부하를 작동하는 데 도움이되는 모듈에 전류 전원을 공급해야합니다.. IC693MDL340 모듈은 AC 전원에서만 작동 할 수 있습니다. 장치 상단에 LED 표시기가 있습니다. 이는 출력 포인트 각자의 ON 및 OFF 상태를 보여줍니다.LED는 8개의 녹색 LED의 2줄로 배치되어 있으며 2줄 사이에 빨간색 LED가 있습니다..
