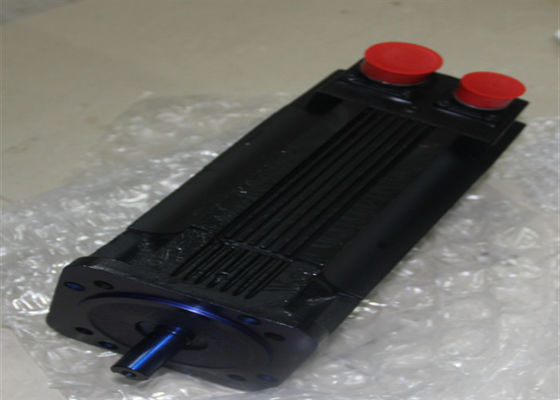

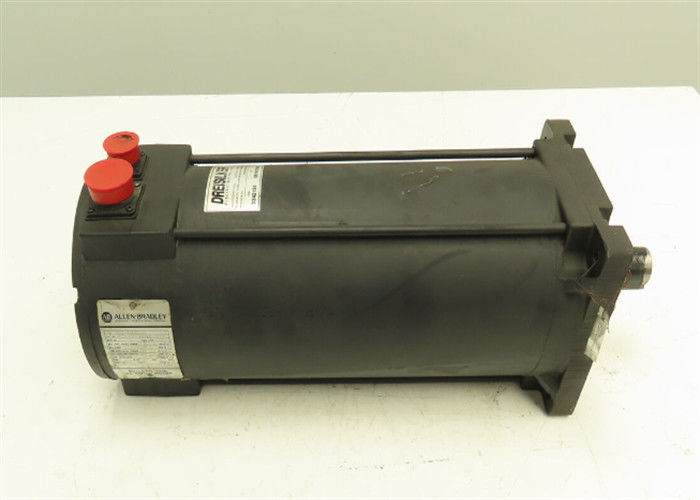

AB 1326AB-B720F-21 1326시리즈 5000 RPM AC 등급의 세로모터

AB 1326AB-B720F-21 1326시리즈 5000 RPM AC 등급의 세로모터

•

• 1326AB-B720F-21에 대한 기술 사양

•



  브랜드 앨런 브래들리 / 로크웰 자동화
  1326 시리즈 모터
  부분 번호 1326AB-B720F-21
  제품 유형 AC 서보 모터
  가속도 5000 RPM
  정압 380 / 460 볼트 AC
  프레임 지름 194mm



  부전 모터크 31.8 N-m
  출력력 11.7 킬로와트
  기계적 시간 상수 6.6 밀리 초
  로터 관성 0.015 kg-m2
  무게 62.6kg
  최대 주변 온도 40°C
  제품 라이프 사이클 상태* 중단/무시한

•

  약 1326AB-B720F-21

  앨런 브래들리 1326AB-B720F-21 서보 모터는 5000 RPM 등급 AC 서보 모터이다. 모터의 프레임 지름은 194 밀리미터 (215 밀리미터 볼트 센터).자석 스택 길이는 20 밀리미터입니다이 모터는 키웨이와 함께 IEC 메트릭 플랜지를 탑재하고 있다. 1326AB-B720F-21 서보 모터는 앨런 브래들리 1326AB 460 볼트 AC 토크 플러스 시리즈의 서보 모터의 일부이다.토크 플러스 서보 모터는 모터의 길이를 줄이고 모터의 연속 토크 등급을 높이기 위해 설계 된 특별한 가구를 가지고 있습니다.이 3단계 브러시리스 모터 가족은 고성능 시스템의 엄격한 요구 사항을 충족하도록 설계되었습니다.1326AB 서보 모터는 앨런 브래들리 1394 모션 컨트롤 시스템과 함께 사용하도록 설계되었습니다.





  1326AB-B720F-21 세르보 모터는 460 볼트 AC에서 5000 RPM의 명명 속도와 380 볼트 AC에서 4100 RPM의 명명 속도를 가지고 있습니다. 모터의 명명 토크는 31.8 N-m입니다. 모터의 명명 출력 전력은 11입니다.7 킬로와트1326AB-B720F-21 서보 모터는 AM50 및 AM75 1394 축 모듈과 호환됩니다. 연속 토크와 연속 스탠드 전류 등급은 각각 31.8 N-m 및 27.5 Amps입니다.AM50 축 모듈과 함께 사용할 때, 최고 스탠드 토크와 최고 스탠드 전류는 38 N-m 및 33.2 Amps입니다. AM75 축 모듈과 함께 사용할 때 최고 스탠드 토크와 최고 스탠드 전류 등급은 각각 56 N-m 및 50 Amps입니다.기계적 시간 상수는 6입니다.6 밀리초이며 전기 시간 상수는 9.5 밀리초입니다. 1326AB-B720F-21 서보 모터의 로터 관동력은 0.015 kg-m2입니다. 모터의 무게는 62.6 킬로그램입니다.열 사양은 최대 주변 온도 40도, 단열 H급, 열시간 상수는 60분입니다.
