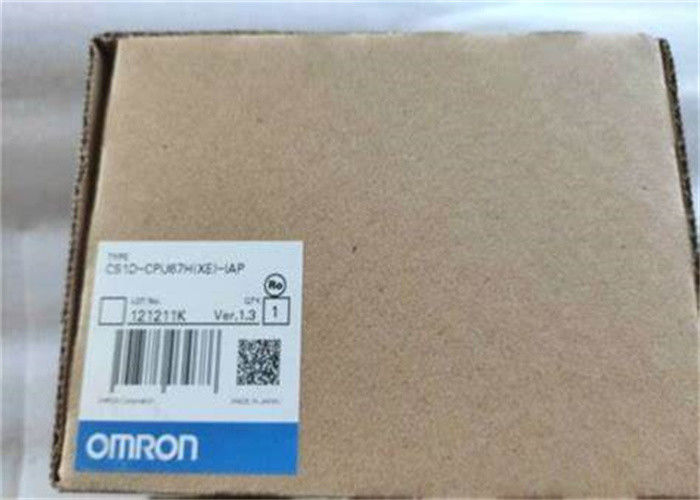

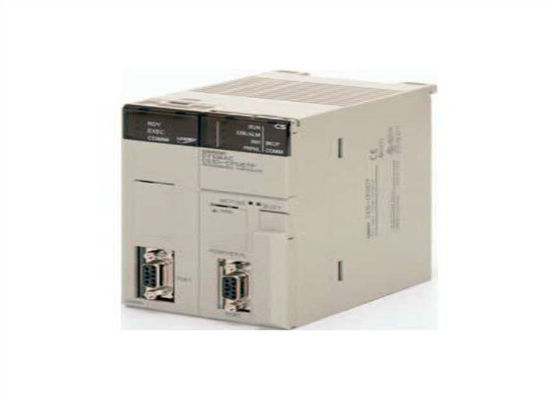

CS1D-CPU67H CS1D0006M 135745 OMRON CPU 듀플렉스 5120 I/O 250 KW 프로그램 448 KW 데이터

CS1D-CPU67H CS1D0006M 135745 OMRON CPU 듀플렉스 5120 I/O 250 KW 프로그램 448 KW 데이터

설명:

품목 사양
제어 방법 저장된 프로그램
I/O 제어 방법 순환 스캔 및 즉각적인 처리 모두 가능합니다.

프로그래밍

•계단 도표
•SFC (순차 함수 차트)

•ST (구성된 텍스트)

• 기억기술

명령어 길이는 명령어당 1~7단계
사다리 지침 약 400 (3자리 함수 코드)
기본 지침 0.02ms min.
특수 지침 0.04 ms min.

작업 수

288 (순환 작업: 32, 중단 작업: 256)
참고:순환 작업은 각 순환에서 실행되며 TKON ((820) 및 TKOF ((821) 명령으로 제어됩니다.

2:지속 4종류의 인터럽트 작업이 지원됩니다. 전원 끄는 인터럽트 작업: 최대 1개. 계획된 인터럽트 작업: 최대 2개. I/O 인터럽트 작업: 최대 32개. 외부 인터럽트 작업: 최대 256개.

중단형

계획된 인터럽트: CPU 유닛의 내장 타이머에 의해 계획된 시간에 생성되는 인터럽트. I/O 인터럽트: 인터럽트 입력 유닛에서 발생하는 인터럽트.
전원 종료 중단: CPU 단위의 전원이 종료될 때 실행되는 중단.

외부 I/O 중단: 특수 I/O 단위, CS 시리즈 CPU 버스 단위 또는 내부 보드에서 발생하는 중단.

함수 블록 *1 함수 블록 정의의 언어: 계단 프로그래밍, 구조화된 텍스트

I/O 영역

5,120: CIO 000000에서 CIO 031915까지 (CIO 0000에서 CIO 0319까지 320 단어)
첫 번째 단어의 설정은 CIO 0000에서 CIO 0999로 사용할 수 있도록 기본 (CIO 0000) 에서 변경할 수 있습니다. I/O 비트는 CS 시리즈 기본 I/O 유닛과 같은 기본 I/O 유닛에 할당됩니다.C200H 기본 I/O 단위, 그리고 C200H 그룹-2 고밀도 I/O 단위

CIO 영역은 여기서 보여준 바와 같이 비트가 사용되지 않는 경우 작업 비트로 사용될 수 있습니다.

링크 영역 3,200 (200 단어): CIO 10000에서 CIO 119915 (말 CIO 1000에서 CIO 1199)
링크 비트는 데이터 링크에 사용되며 컨트롤러 링크 시스템 및 PLC 링크 시스템에서 단위로 할당됩니다.

CPU 버스 부대 6,400 (400 단어): CIO 150000에서 CIO 189915 (말 CIO 1500에서 CIO 1899)
CS 시리즈 CPU 버스 유닛 비트 CS 시리즈 CPU 버스 유닛의 운영 상태를 저장합니다. (25 단어 단위, 최대 16 유닛)

특수 I/O 부대 영역

15,360 (960 단어): CIO 200000에서 CIO 295915까지 (말 CIO 2000에서 CIO 2959)
특수 I/O 단위 비트는 CS 시리즈 특수 I/O 단위와 C200H 특수 I/O 단위로 할당됩니다. (참고 참조).

(10 단어 단위당, 96 단위 최대. 그러나 최대 총 슬롯 수는 확장 슬롯을 포함하여 80으로 제한되어 있으므로 최대 단위 수는 실제로 80입니다.

참고: 최대 16개의 C200H 특수 I/O 유닛이 장착될 수 있습니다. 또한, 유닛에 따라 최대 10개의 유닛이 장착될 수 있습니다.

일부 I/O 단위는 특수 I/O 단위로 분류됩니다.

내부 위원회 영역 1,600 (100 단어): CIO 190000에서 CIO 199915 (말 CIO 1900에서 CIO 1999)
내부 보드 비트는 내부 보드에 할당됩니다. (100 I/O 단어 최대.)

SYSMAC BUS 영역 800 (50 단어): CIO 300000에서 CIO 304915 (말 CIO 3000에서 CIO 3049)
SYSMAC BUS 비트는 SYSMAC BUS 원격 I/O 마스터 유닛에 연결된 슬레이브 랙에 할당됩니다. (각 랙당 10 단어, 최대 5 랙)

I/O 터미널 영역 512 (32 단어): CIO 310000 ~ CIO 313115 (말 CIO 3100 ~ CIO 3131)
I/O 터미널 비트는 I/O 터미널 유닛 (하지만 슬레이브 랙은 아닙니다) 에 할당됩니다.

C200H 특수 I/O 단위 영역 8,192 비트 (512 단어): W00000 ~ W51115 (W000 ~ W511)
C200H 특수 I/O 유닛 비트들은 C200H 특수 I/O 유닛에 할당되며, I/O 갱신에서 별도로 액세스된다.

디바이스넷 영역 1,600 (100 단어): 출력: CIO 005000 ~ CIO 009915 (말 CIO 0050 ~ CIO 0099)
입력: CIO 035000에서 CIO 039915 (말 CIO 0350에서 CIO 0399)

디바이스넷 비트는 디바이스넷 원격 I/O 통신에 따라 슬레이브에 할당됩니다.

PLC 링크 영역 64 비트 (4 단어): CIO 024700에서 CIO 025015 (말 CIO 0247에서 CIO 0250)
PLC 링크에서 PLC 링크 단위가 사용되면, 이 비트들을 사용하여 PLC 링크 오류와 PLC 링크의 다른 CPU 단체의 작동 상태를 모니터링합니다.

내부 I/O 영역 4,800 (300 단어): CIO 120000 ~ CIO 149915 (말 CIO 1200 ~ CIO 1499)
37,504 (2,344 단어): CIO 380000에서 CIO 614315 (말 CIO 3800에서 CIO 6143)

CIO 영역의 이 비트들은 프로그램 실행을 제어하기 위해 프로그래밍에서 작업 비트로 사용됩니다. (외부 I/O에 사용할 수 없습니다.)

작업 영역 8,192 비트 (512 단어): H00000 ~ H51115 (H000 ~ H511)
CIO 영역의 이 비트들은 프로그램 실행을 제어하기 위해 프로그래밍에서 작업 비트로 사용됩니다. (외부 I/O에 사용할 수 없습니다.)

프로그래밍에서 작업 비트를 사용할 때 다른 영역의 비트를 사용하기 전에 작업 영역의 비트를 먼저 사용하십시오.

채식 지역

8,192 비트 (512 단어): H00000 ~ H51115 (H000 ~ H511)
홀딩 비트 (holding bits) 는 프로그램의 실행을 제어하고, PLC가 켜지거나 작동 모드가 변경될 때 ON/OFF 상태를 유지하기 위해 사용됩니다.

참고: 함수 블록 보유 영역 단어들은 H512에서 H1535로 할당됩니다. 이 단어들은 함수 블록 인스턴스 영역 (내용 할당 변수 영역) 에만 사용될 수 있습니다.

보조 영역 읽기 전용: 7,168 비트 (448 단어): A00000 ~ A44715 (말 A000 ~ A447) 읽기 / 쓰기: 8,192 비트 (512 단어):A44800 ~ A95915 (문자 A448 ~ A959) 보조 비트에는 특정 기능이 배정됩니다..
임시 영역 16 비트 (TR0 ~ TR15)
임시 비트 (temporary bit) 는 프로그램 지부에서 ON/OFF 실행 조건을 일시적으로 저장하는 데 사용됩니다.

타이머 영역 4096: T0000 ~ T4095 ( 카운터와 분리)
참고: 타이머 설정을 위한 시간 단위는 0.1 s, 0.01 s, 0.001 s입니다 (이용되는 타이머 명령에 따라).

카운터 영역 C0000 ~ C4095 (타이머와 분리)


DM 지역

32K 단어: D00000에서 D32767
내부 특수 I/O 단위 DM 영역: D20000 ~ D29599 (100 단어 x 96 단위)

특수 I/O 단위의 매개 변수를 설정하는 데 사용됩니다. CPU 버스 단위 DM 영역: D30000 ~ D31599 (100 단어 x 16 단위)

CPU 버스 유닛의 매개 변수를 설정하는 데 사용됩니다.

내부 보드 DM 영역: D32000 ~ D32099

내부 보드의 매개 변수를 설정하는 데 사용됩니다.

단어 단위 (16 비트) 에서 데이터를 읽고 쓰는 일반용 데이터 영역으로 사용됩니다. DM 영역의 단어는 PLC가 꺼지거나 작동 모드가 변경되면 상태를 유지합니다.
