| 원래 장소: | 에스토니아 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AI820 3BSE008544R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원상자에서 새롭습니다 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 모델: | AI820 3BSE008544R1 | 브랜드: | ABB |
|---|---|---|---|
| 생산국: | 에스토니아 | 결의: | 14비트 더하기 기호 |
| 순생산물 중량: | 0.2KG | 제품 종류: | i-o_module |
| MTU와 함께 사용: | TU810, TU812, TU814, TU830, TU833 |

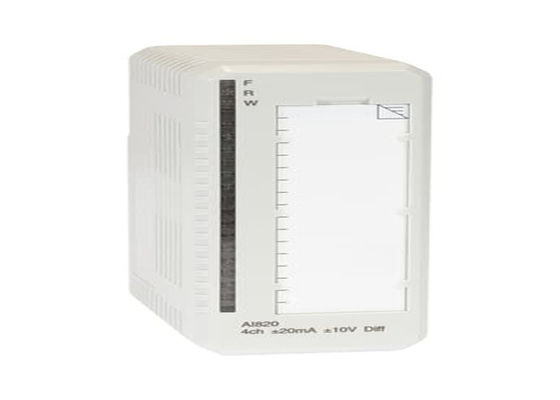

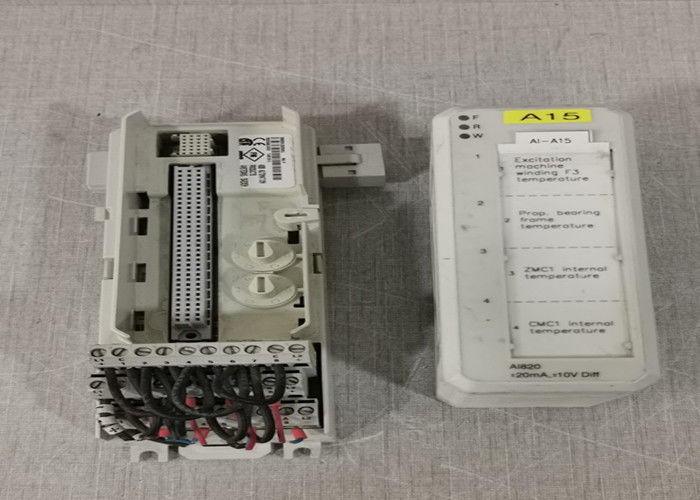

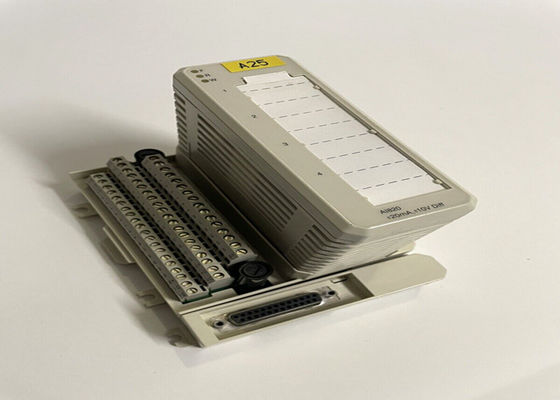

ABB AI820 3BSE008544R1AI820 아날로그 입력 4 ch
AI820 아날로그 입력 모듈은 4 개의 이차, 양극 전류 / 전압 입력을 가지고 있습니다. 각 채널은 전압 또는 전류 입력이 될 수 있습니다.전류 입력은 30V d의 최대 정상 모드 사고에 견딜 수 있습니다..c 연결. 현재 입력 회로를 위험한 입력 수준으로부터 보호하기 위해, 즉 24V 소스를 실수로 연결함으로써,250W 전류 감지 저항의 저항 등급은 약 5 와트입니다이것은 한 번에 한 채널을 일시적으로 보호하는 것입니다.
모듈은 각 채널에 외부 송신기 공급을 배포합니다. 이것은 외부 2 와이어 송신기에 공급을 배포하기 위해 간단한 연결 (확장 된 MTU와 함께) 을 추가합니다.송신기 전원 단말기에 전류 제한이 없습니다.
모든 4개의 채널은 모듈버스에서 하나의 그룹으로 분리되어 있다. 입력 단계에 대한 전력은 모듈버스의 24V에서 변환된다.
| 제1항 | 3BSE008544R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| 채널 수 | 4 |
| 신호 종류 | 양극분차 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 14비트 플러스 표시 |
| 입력 임페던스 | 200 kΩ ± 25% (전압 모드, 일반 모드) 800 kΩ ± 25% (전압 모드, 정상 모드) 250 Ω (출력 전류) |
| 격리 | 그룹별로 땅으로부터 분리 (RIV=50 V) |
| 범위를 넘거나 그 아래 | ± 15% |
| 오류 | 최대 0.1% |
| 온도 변동 | 전압: 최대 70ppm/°C 전류: 최대 50ppm/°C |
| 입력 필터 (올림 시간 0-90%) | 40ms |
| 전류 제한 | 송신기 전력은 현재 MTU에 의해 제한 될 수 있습니다 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 1.7W |
| 전류 소비 +5V 모듈버스 | 80mA |
| 전류 소비 +24V 모듈버스 | 0 |
| 전류 소비 +24V 외부 | 70mA |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 내부 전원 공급 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증
| CE 표시 | 그래요 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 | TU810, TU812, TU814, TU830, TU833 |
| 키 코드 | BB |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.2kg (0.44파운드) |
